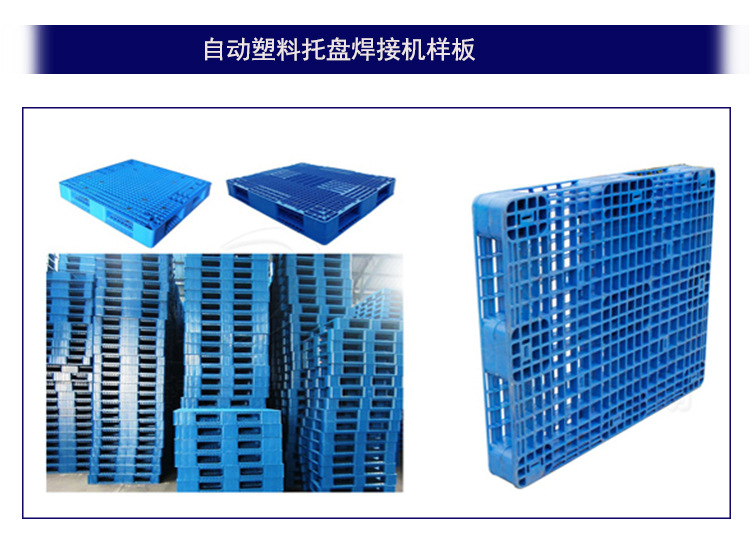

自動塑料托盤焊接機概述：

自動塑料托盤焊接機通過送料裝置把塑料托盤自動送入待焊接區域，焊接時，加熱板置于

兩個塑料件之間，當工件緊貼住加熱板時，塑料開始熔化。在一段預先設置好的加熱時間

過去之后，工件表面的塑料將達到一定的熔化程度，此時工件向兩邊分開，加熱板移開，

隨后兩片工件并合在一起，當達到一定的焊接時間和焊接深度之后，整個焊接過程完成，

再通過設備送料裝置把焊接成品送出。

機器別名: 塑料托盤焊接機、自動棧板機、棧板焊接機、雙面網格托盤焊接機、塑膠棧板

焊接機、自動熱板焊接機、大型塑料焊接機、大型pp塑料托盤自動焊接機等

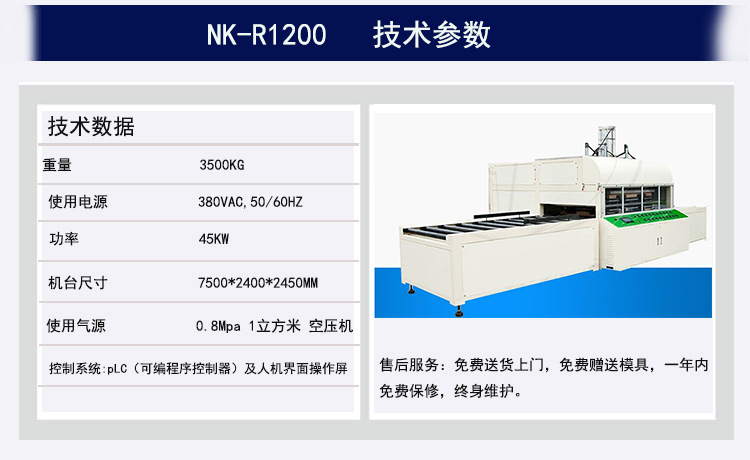

自動塑料托盤焊接機機械結構：

機械部分：

1、本機通過送料裝置把塑料托盤自動送入待焊接區域，焊接完成后，再通過裝置自動送

出焊接成品；
2、主機為普通單導柱柱熱熔機，可安裝上、下模**大尺寸可達1200mm*1200mm）

的塑料熱熔模；
3、焊接深度可調，根據塑料件外觀及焊接強度要求，可適當微調上模的行程達到預期效

果；
4、本機采用日本進口直線軸承，使用壽命大大提高；
5、本機由人工放托盤到輸送帶上，自動進料，自動焊接，自動退料，減少工人工作量，

焊接效果穩定，一致強；
6、本機采用高性能氣缸裝置，可耐久作業，保證制品良好之均一性；
7、本機使用進口精密導軌平行進出送料工作，雙直線軸承輔助壓接，確保生產品質；
8、本機運動平穩，控制**，氣壓可根據焊接工件需要微調。

電器部分：
1、本機采用進口溫控器，每個加熱塊獨立控制，可根據工件形狀大小及材質設定所需焊

接溫度，可檢測發熱管是否正常工作；
2、時間可調，塑料件焊接時，根據具體焊接要求，增加或減少焊接時間，達到所需地焊

接效果；
3、本機采用三菱可編程控制器（pLC）和觸模屏人機界面來控制，各氣缸運動為氣壓推

動，操作簡便、性能可靠、尺寸緊湊，提高生產效率和質量。
