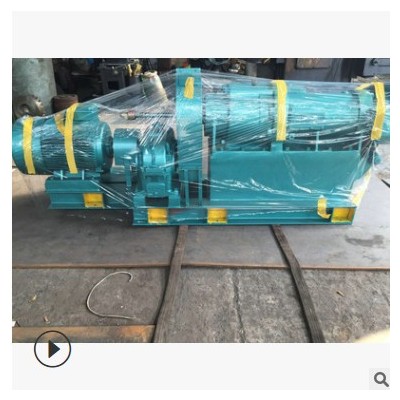

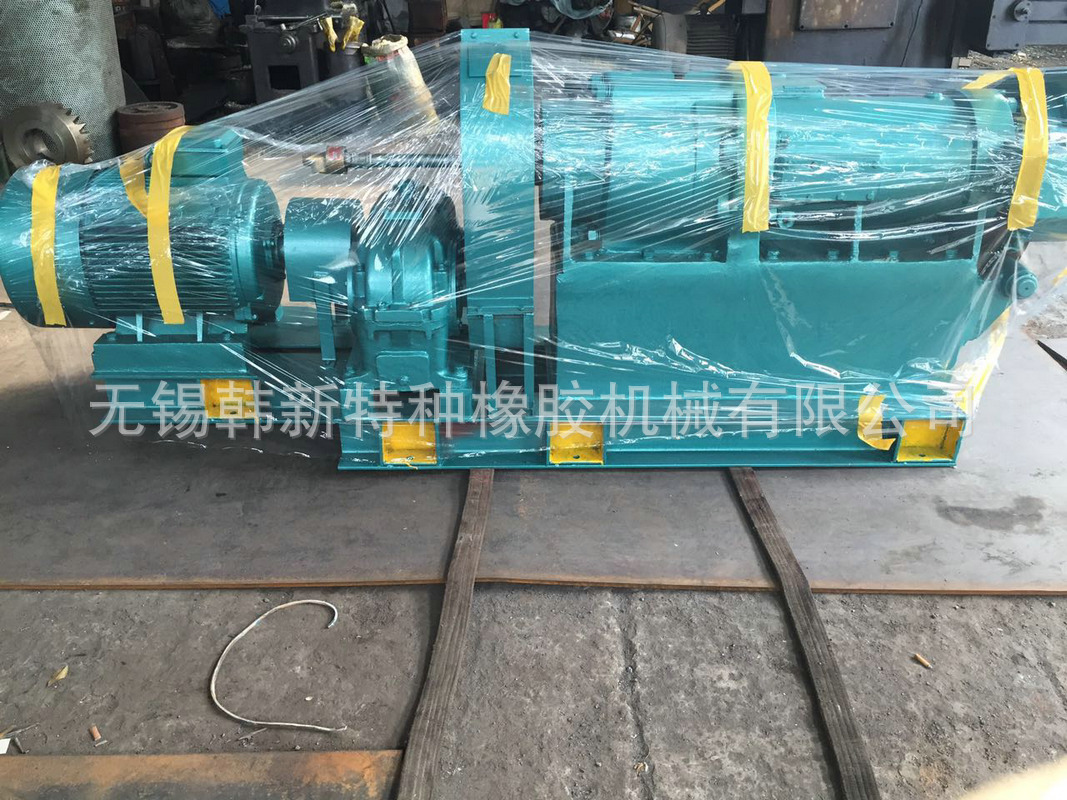

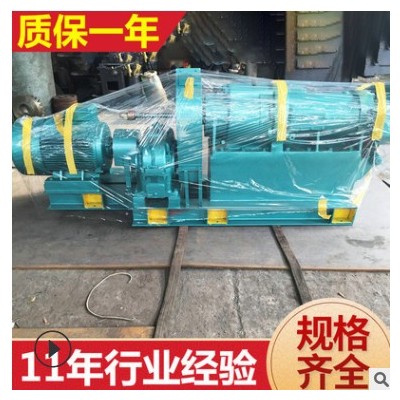

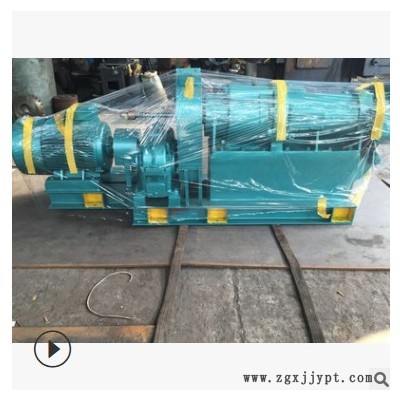

【一】本濾膠機由機頭、機身、推力軸承座、螺桿螺套、減速機、底座、電機、水氣管路、電氣控制箱等部分組成。
【二】螺桿螺套選用特殊材料38鉻鉬鋁，其抗拉強度不低于550 MPa，表面經過氮化處理，硬度不低于HRC17，它的動力由電機經過ZLY180硬齒面減速機和裝在螺桿軸末端的一對開式齒輪帶動螺桿轉動，螺桿轉速不能調節。為了加熱或者冷卻螺桿溫度，螺桿制成空心，通過三路接頭，通入蒸汽或者冷卻水，達到生產工藝加熱或者冷卻的效果。由于螺桿材質為38CrMoA1A,且表面經過氮化處理，所以，耐磨性很好。螺桿是在機身壓力極大的條件下進行工作，其軸向力由裝在推力軸承座中的3426軸承來承受。
【三】機身鑄有夾層，便于加熱或者冷卻，機身前部裝有襯套[可換]，可以根據襯套磨損程度來決定更換新襯套。機身后部有一方形進料口，膠料由此送入機身，因螺桿的回轉把膠料壓向機頭，經過濾網過濾成條狀擠出。
【四】螺桿和襯套間的總間隙為0.355-0.555 毫米，其單面?zhèn)乳g隙不小于0.07毫米，否則，過小將會影響正常運轉，過大將會降低生產能力。
【五】機頭為錯齒式，手動開啟，使用一定時間或者濾網破裂時，就應開啟機頭，更換濾網，否則，將會影響膠料過濾產量和過濾質量。
【六】過濾擠出機機筒冷卻水從機身的下部進入機筒的水槽,流經機筒的整個表面,從機身的上部排出,可實現良好充分的冷卻效果。機身后面連接螺桿的旋轉接頭有進、出水口,直接的接口為進口，直角的接口為出口，長期不使用機器時應放掉機筒、螺桿內的冷卻水。
【七】減速機已經采用ZLY型硬齒面減速機，淘汰了以往采用的JZQ型普通減速機，噪音大大降低，進一步提升了該設備的工作性能。
四、電氣部分
1.主機啟動
開啟SB1常開按鈕,將接觸器KM閉合,電機M啟動。
2.熱保護
為了保證主機正常運轉,在主機控制回路中設置FA熱繼電器,使之能夠在出現電氣故障時,繼電器立即停止給電動機送電,使電機不會損壞
3.主機停止
當需要主機停止工作時,可操作SB2停紐,使電機斷電停車。
4.監視系統
當指示燈HL亮?xí)r,說明拖動電機已正常工作。
五、 安裝
本機可根據需要，在機座下面放置橡膠墊,可不作地腳螺拴緊固。
本機為硅橡膠膠料過濾擠出，為了使膠料塑化良好，適合產品工藝需保持一定溫度，為保證其不致過熱或過冷，故配置有蒸汽或冷卻水管路,在螺桿內、機筒上、機頭上都可通蒸汽或冷卻水，可根據場地實際情況接通，各個進口管路上必須安裝控制閥門，以便用來調節溫度，但在出口處禁止安裝閥門【冷卻水出水口保證暢通】。
電器定位后用電纜把電源和擠出機電氣控制箱連接,工作電壓為380V/50HZ。
設備外殼必須有良好的可靠接地。
