產(chǎn)品參數(shù)
| 性能項目 | 試驗條件[狀態(tài)] | 測試方法 | 測試數(shù)據(jù) | 數(shù)據(jù)單位 | |
| 基本性能 | 熔體流動速率 | ASTM D-1238 | 8 | g/10min | |
| 密度 | ASTM D-1505 | 0.964 | g/cm3 | ||
| 機械性能 | 拉伸模量 | 1%延伸 | ASTM D-638 | 1240 | MPa |
| 屈服拉伸強度 | ASTM D-638 | 33 | MPa | ||
| 斷裂拉伸強度 | ASTM D-638 | 15 | MPa | ||
| 斷裂拉伸張力 | ASTM D-638 | 650 | % | ||
| IZOD沖擊 | ASTM D-256 | 48 | J/m | ||
| 硬度 | ASTM D-2240 | 69 | Shore D | ||
| 耐環(huán)境應(yīng)力開裂 | 100%Igepal，F(xiàn)50 | ASTM D-1693 | 3 | Hrs | |
| 熱性能 | 維卡軟化點 | ASTM D-1525 | 128 | ℃ | |
| 脆化溫度 | ASTM D-746 | ＜-75 | ℃ | ||

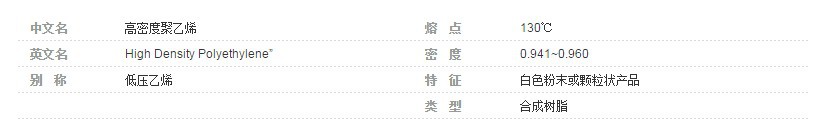

高密度聚乙烯
HDPE一般指高密度聚乙烯
高密度聚乙烯(HDPE)為白色粉末或顆粒狀產(chǎn)品．無毒，無味，結(jié)晶度為80%～90%，軟化點為125～l 35℃，使用溫度可達100℃；硬度、拉伸強度和蠕變性優(yōu)于低密度聚乙烯；耐磨性、電絕緣性、韌性及耐寒性較好；化學(xué)穩(wěn)定性好，在室溫條件下，不溶于任何有機溶劑，耐酸、堿和各種鹽類的腐蝕；薄膜對水蒸氣和空氣的滲透性小，吸水性低；耐老化性能差，耐環(huán)境應(yīng)力開裂性不如低密度聚乙烯，特別是熱氧化作用會使其性能下降，所以樹脂中須加人抗氧劑和紫外線吸收劑等來改善這方面的不足。高密度聚乙烯薄膜在受力情況下熱變形溫度較低，應(yīng)用時要注意。
