| 類型 | 標(biāo)準(zhǔn)料 |
| 密度 | 1.31g/cm |
| 牌號(hào) | B 4520 |
| 銷售方式 | 品牌經(jīng)銷 |
| 顏色 | 白色 |
| 用途級(jí)別 | 電子電器部件,汽車部件 |
| 品牌 | 德國(guó)巴斯夫 |
| 廠家(產(chǎn)地) | 德國(guó)巴斯夫 |
| 加工級(jí)別 | 中空級(jí),注塑級(jí) |
| 特性級(jí)別 | 標(biāo)準(zhǔn)級(jí),高流動(dòng) |
| 備注說明 | 高流動(dòng)PBT |
| 規(guī)格級(jí)別 | 注塑級(jí) |

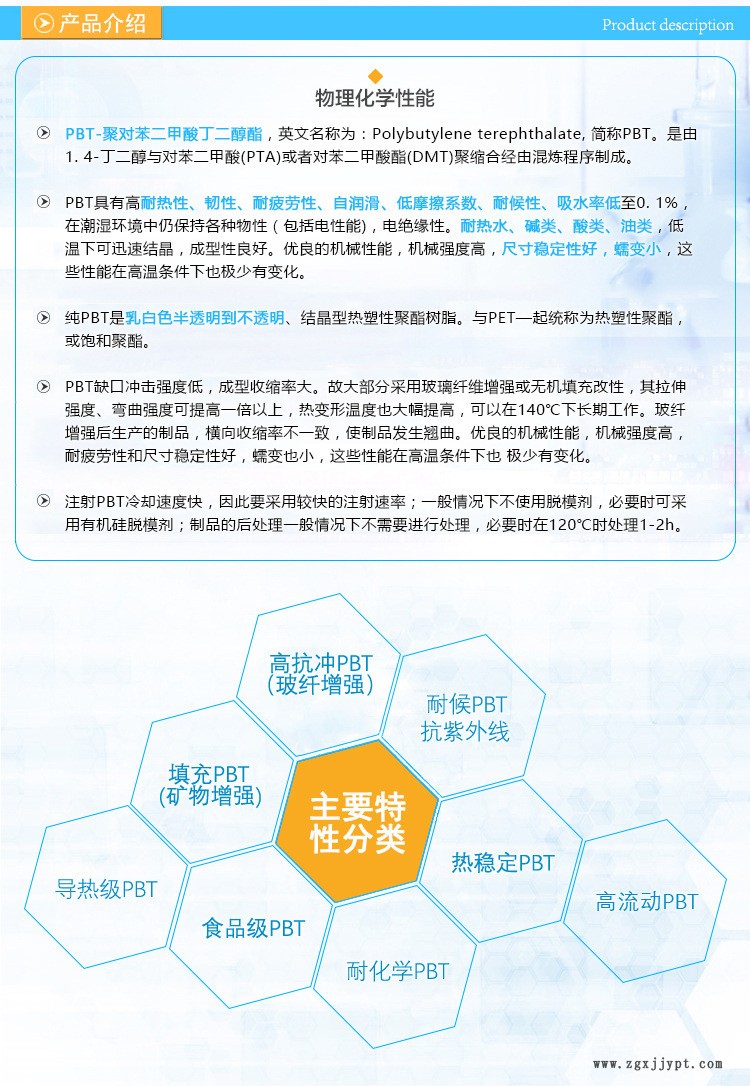

Ultradur® B 4520 聚丁烯對(duì)苯二甲酸酯 BASF Corporation 產(chǎn)品說明: Ultradur® B 4520 是一種 聚丁烯對(duì)苯二甲酸酯(PBT) 產(chǎn)品。 它 可以通過 注射成型 進(jìn)行處理，且可以在 北美洲、歐洲或亞太地區(qū)中獲得。 Ultradur® B 4520 應(yīng)用包括 電氣用具、房屋、商業(yè)/辦公用品 和 汽車行業(yè)。
特性包括：
阻燃/額定火焰 符合 REACH 標(biāo)準(zhǔn) 通過 ROHS 認(rèn)證 中等粘度
| 總體 | |
| 材料狀態(tài) | 已商用：當(dāng)前有效 |
| 資料 1 | | Technical Datasheet - ASTM (English) | Technical Datasheet - ISO (English) | | |
| UL 黃卡 2 | E36632-531673 E41871-233795 |
| 搜索 UL 黃卡 | BASF Corporation Ultradur® |
| 供貨地區(qū) | |
| 性能特點(diǎn) | 中等粘性 |
| 用途 | | 家電部件 | 型號(hào) | 營(yíng)業(yè)設(shè)備 | |
| 機(jī)構(gòu)評(píng)級(jí) | EC 1907/2006 (REACH) |
| RoHS 合規(guī)性 | RoHS 合規(guī) |
| 形式 | 顆粒料 |
| 加工方法 | 注射成型 |
| 多點(diǎn)數(shù)據(jù) | | Isothermal Stress vs. Strain (ISO 11403-1) Secant Modulus vs. Strain (ISO 11403-1) | Shear Modulus vs. Temperature (ISO 11403-1) Specific Volume vs Temperature (ISO 11403-2) | Viscosity vs. Shear Rate (ISO 11403-2) | |
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 比重 | 1.30 | g/cm3 | ASTM D792, ISO 1183 |
| 溶化體積流率（MVR） (250°C/2.16 kg) | 19.0 | cm3/10min | ISO 1133 |
| 收縮率 - 流動(dòng) (3.18 mm) | 1.5 | % | |
| 吸水率 | | | |
| 飽和 | 0.50 | % | ASTM D570 |
| 飽和, 23°C | 0.50 | % | ISO 62 |
| 平衡, 50% RH | 0.25 | % | ASTM D570 |
| 平衡, 23°C, 50% RH | 0.25 | % | ISO 62 |
| Viscosity Number (Reduced Viscosity) | 130.0 | ml/g | ISO 1628 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 (23°C) | 2500 | MPa | ISO 527-2 |
| 抗張強(qiáng)度 | | | |
| 屈服, 23°C | 60.0 | MPa | ASTM D638, ISO 527-2 |
| 屈服, -40°C | 94.0 | MPa | ISO 527-2 |
| 屈服, 80°C | 22.0 | MPa | ISO 527-2 |
| 屈服, 121°C | 18.0 | MPa | ISO 527-2 |
| 伸長(zhǎng)率 (屈服, 23°C) | 3.7 | % | ASTM D638, ISO 527-2 |
| 斷張率 (23°C) | > 50 | % | ISO 527-2 |
| 拉伸蠕變模量 | | | ISO 899-1 |
| 1 hr | 1800 | MPa | |
| 1000 hr | 1200 | MPa | |
| 彎曲模量 | | | |
| 23°C | 2300 | MPa | ASTM D790 |
| 23°C | 2400 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | | | ISO 179 |
| -30°C | 3.0 | kJ/m2 | |
| 23°C | 6.0 | kJ/m2 | |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 (23°C) | 無斷裂 | | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度 | | | ASTM D256 |
| -40°C | 37 | J/m | |
| 23°C | 43 | J/m | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 熱變形溫度 | | | |
| 0.45 MPa, 未退火 | 163 | °C | ASTM D648 |
| 1.8 MPa, 未退火 | 60.0 | °C | ASTM D648, ISO 75-2/A |
| 熔融峰值溫度 | 223 | °C | ASTM D3418, ISO 3146 |
| 線形膨脹系數(shù) - 流動(dòng) | 1.5E-4 | cm/cm/°C | |
| RTI Elec | | | UL 746 |
| 0.750 mm | 130 | °C | |
| 1.50 mm | 130 | °C | |
| 2.80 mm | 130 | °C | |
| RTI Imp | | | UL 746 |
| 0.750 mm | 130 | °C | |
| 1.50 mm | 130 | °C | |
| 2.80 mm | 130 | °C | |
| RTI Str | | | UL 746 |
| 0.750 mm | 140 | °C | |
| 1.50 mm | 140 | °C | |
| 2.80 mm | 140 | °C | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 3 | 1.0E+13 | ohm | ASTM D257, IEC 60093 |
| 體積電阻率 | | | |
| 1.50 mm | > 1.0E+13 | ohm·cm | ASTM D257 |
| -- | > 1.0E+13 | ohm·cm | IEC 60093 |
| 介電常數(shù) | | | IEC 60250 |
| 100 Hz | 3.40 | | |
| 1 MHz | 3.30 | | |
| 耗散因數(shù) | | | IEC 60250 |
| 100 Hz | 2.0E-3 | | |
| 1 MHz | 0.020 | | |
| 漏電起痕指數(shù) | 550 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | | | UL 94 |
| 0.750 mm | HB | | |
| 1.50 mm | HB | | |
| 2.80 mm | HB | | |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 100 到 120 | °C | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大水分含量 | 0.040 | % | |
| 加工（熔體）溫度 | 250 到 270 | °C | |
| 模具溫度 | 40.0 到 80.0 | °C | |
| 注塑溫度 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | | |
| 背壓 | < 1.00 | MPa | |
| 備注 |
| 1通過這些鏈接您能夠訪問供應(yīng)商資料。我們盡量保證及時(shí)更新資料；不過您可以從供應(yīng)商處了解最新資料。 |
| 2UL 黃卡含有 UL 驗(yàn)證的易燃性和電氣特性。 |
| 31.5 mm |
