| 類型 : | 立式加工中心 | 型號 : | wmc850 |
| 重量 : | 5600kg | 主電機功率 : | 7.5kw |
| 界面語言 : | 中文 | 主軸轉速范圍 : | 80-8000rpm |
| 定位精度 : | 0.012 | 刀具數量 : | 16 |
| 三軸行程(X*Y*Z : | 800*500*500 | T型槽尺寸(寬*數量 : | 5/18 |
| 動力類型 : | 電動 | 布局形式 : | 立式 |
| 產品類型 : | 全新 | 是否庫存 : | 是 |
| 售后服務 : | 24 |
1.山東成海機床加工中心采用高剛性、高精密主軸：采用臺灣丹銓主軸
(1)主軸電機通過高扭力齒形同步皮帶傳動，不打滑，并可大幅減低傳動噪音及熱量產生。
(2)主軸采用精密級日本NSK軸承，高速、高精密， 高轉速可達8000r/min。
(3)高性能油脂潤滑主軸軸承，支持主軸頭水冷卻系統，有效地控制主軸高速溫升。
(4)主軸采用1:1重錘平衡配重，配重更可靠、穩定。使主軸在高速運轉時，避免產生共振現象，確保機床的加工精度。
?
2、采用臺灣上銀P3?級高精密、高強度滾珠絲杠。采用進口高精度鎖緊螺母，滾珠絲杠經預拉伸后，大大增加了傳動剛性并消除了運動時產生的熱變形影響，因而確保了機床的定位精度和重復定位精度。?
?
3、X、Y軸采用原裝臺灣滾柱重載導軌，線軌寬度35mm，線軌滑座為加寬加大處理。滾柱重載線軌可以滿足客戶速度快、精度高的要求外，還可以強力切削，同時也增加機床導軌的使用壽命等特性。
?
4、采用原裝臺灣岡田圓盤刀庫BT40，滿足自動化要求，又降低了機床故障率。
?
5、機床配有密封式導軌防護罩，有效的保護導軌和絲杠，延長其使用壽命。
?
6、當機床配立體式全防護時，機床在強力切屑時保證不震動。
?
7、加工中心CNC控制系統采用臺灣新代凱恩帝-2000操作數控系統。系統支持四軸、數控系統可配備標準RS-232接口及USB接口功能
?
8、 率雙泵自動潤滑系統：導軌潤滑采用容積分配器搭配注油，定時、定量供給導軌所需用油，減少潤滑油的浪費，避免環境污染。
?
9、電氣柜內的配線皆符合國家電氣安全規范，確?？刂葡到y(tǒng)運轉時不受外部干擾。更好的保證生產安全。
?
10、高精度螺距補償，各傳動軸均采用高精度激光鐳射進行檢測優化補償使各軸定位精度更加準確，更適合加工高精度的零件。同時采用先進的球桿儀優化分析處理，保證機床在做圓、曲面加工時的精度。
?

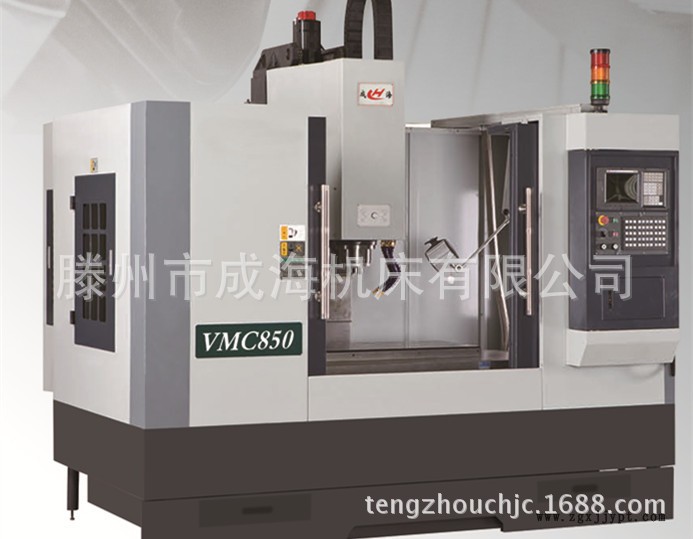

機床型號 | 單位 | VMC850 |
工作臺 | 工作臺尺寸mm | 1000500 |
工作臺T 型槽 | 5-18100 | |
工作臺 荷重 | 600 | |
行程 | 左右行程(X)mm | 800 |
前后行程(Y)mm | 500 | |
上下行程(Z)mm | 500 | |
主軸 | 主軸中心至立柱導軌距離mm | 500 |
主軸端面至工作臺面距離mm | 110-610 | |
主軸刀柄 | BT40 | |
主軸轉速 | 8000 | |
安裝直徑 | Φ150 | |
主軸馬達功率(Kw) | 7.5 | |
伺服電機 | X.Y.Z電機聯接方式 | 直聯/皮帶 |
刀具 | 刀庫容量（把） | 24把 |
重量Kg | 8 | |
長度mm | 350 | |
拉釘型號 | BT40 45° | |
刀柄型號 | BT40 | |
快速移動 | XYZ快移速度m/min | 36-36-36 |
切削進給速度m/min | 10 | |
精度 | XYZ定位精度mm | ±0.005 |
XYZ重復定位精度mm | ±0.003/±0.003/±0.003 | |
機器外形 | ?(L×W×H)mm | 2800×2250×2400 |
機床總重 | ?kg | 6500 |
系統 | ? | 凱恩帝-2000 |
電器容量 | KVA | 15 |
?
? ? ? ? ??
??
品名 | 產地 | 制造商 |
主軸單元 | ? ? ? ? 臺灣 | ? ? ? ? ? ? ? ? ?丹銓 |
增壓缸 | 臺灣 | 亞德客 |
X，Y，Z，軸承 | 日本 | NTN |
X，Y，Z滾珠螺桿 | 臺灣 | 上銀 |
X，Y，Z軸線軌 | 臺灣 | 上銀 |
三軸螺桿預拉螺母 | 臺灣 | 盈錫 |
三軸聯軸器 | 臺灣 | S+P |
集中式自動潤滑系統 | 中外合資 | 河谷 |
氣源過濾凈化裝置 | 臺灣 | AirTAC |
冷卻裝置 | 中國 | 洛凱/簡陽 |
操作面板 | 臺灣 | 新代 |
刀庫 | 臺灣 | 岡田/ 輪 ? |
外型板金 | 中國 | 海東 |
電器,過載保護器 | 法國 | 施耐德 |
熱交換器 | 中國 | 溫亨 |
?選擇配置：
?
序號 | 項目 | |
1 | 第四軸 | 煙臺環球125/145數控分度頭 |
? | ? | 臺灣旭陽/綜欣?170/200立臥轉臺 |
2 | 第五軸（環球/臺灣旭陽/綜欣） | |
3 | 鏈板式排屑器 | |
4 | 高壓油冷 | |
5 | 主軸環噴/中心出水 | |
6 | 10000轉/12000轉主軸 | |
7 | 系統：西門子/廣數/FANUC 0iMF/凱恩帝/三菱/ ? | |
我廠是全國36家聯名向用戶提出機床產品質量保證聲明的發起單位，我廠切實履行“為用戶服務，對用戶負責，讓用戶滿意。"的諾言，特向廣大用戶提出以下質量保證及售后服務承諾：
我廠在長春、大慶、溫州、廣州、北京、西安、重慶、石家莊、鄭州等十五個地區設立了的售后服務網點，固定的專業維修人員常住服務網點，確保為用戶提供快速、及時的維修服務。
出廠的產品達到優質，可靠，做到在廠內消除早期故障。
產品在用戶使用過程中，發現質量問題，在接到用戶通知后，在24小時內做出答復48小時派服務人員到達用戶現場，并做到故障不排除維修人員不撤離現場。
在產品保修期內，確屬產品質量問題，經維修人員修理后，仍達不到質量要求，不合格產品包退包換。
企業對出廠的產品，質保期內免費提供維修備件，質保期外優惠提供備件，并按用戶要求做好維修服務。
