| 品牌 : | KOSMEK | 型號 : | BWD |
| 產品別名 : | 氣動順序閥 | 用途 : | 用于無電源少氣口的刀具上 |
| 適用行業 : | 汽車搬送機加工自動化線 | 產品用途 : | 汽車搬用機加工多種刀具順序快換 |
考世美氣動順序閥BWD文字

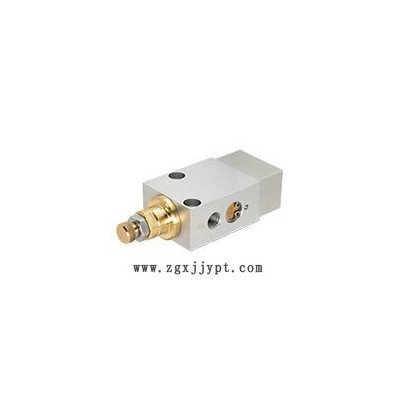

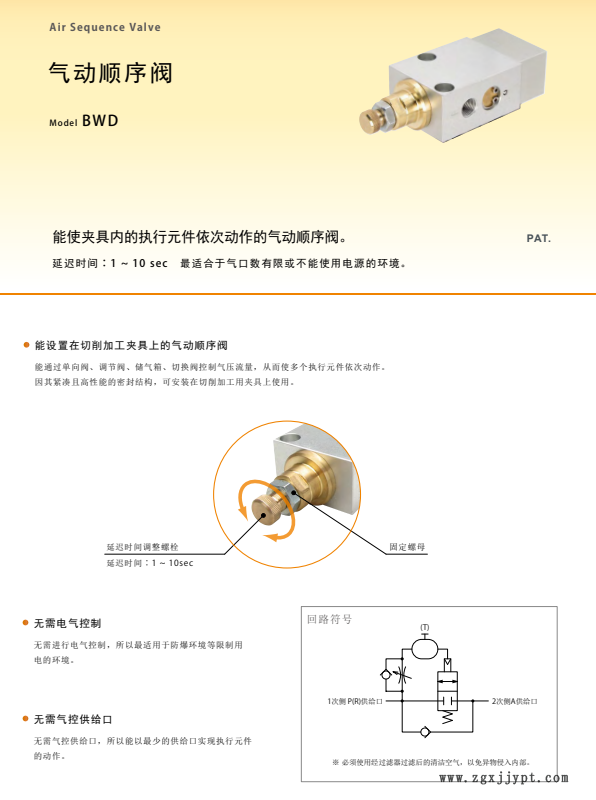

產品名稱：氣動順序閥BWD
壓力范圍：0.2-0.6MPa
簡單介紹：
能通過單向閥、調節閥、儲氣箱、切換閥控制氣壓流量，從而使多個執行單元依次動作。
因其緊湊且高性能的密封結構，可安裝在切削加工用刀具上使用。
特長：
能使夾具內的執行元件依次動作的氣動順序閥。
延遲時間：1-10sec Z適合于氣口數有限不能使用電源的環境。
可安裝在切削加工用刀具上使用。
無需電氣控制
無需進行電氣控制，所以Z適用于防爆環境等限制用電的環境。
無需氣控供給口
無需進行電氣控制，所以能以Z少的供給口實現執行元件的動作。
回路記號：
1次側P（R）供給口， 2次側A供給口
※必須使用經過濾器過濾后的清潔空氣，以免異物侵入內部。

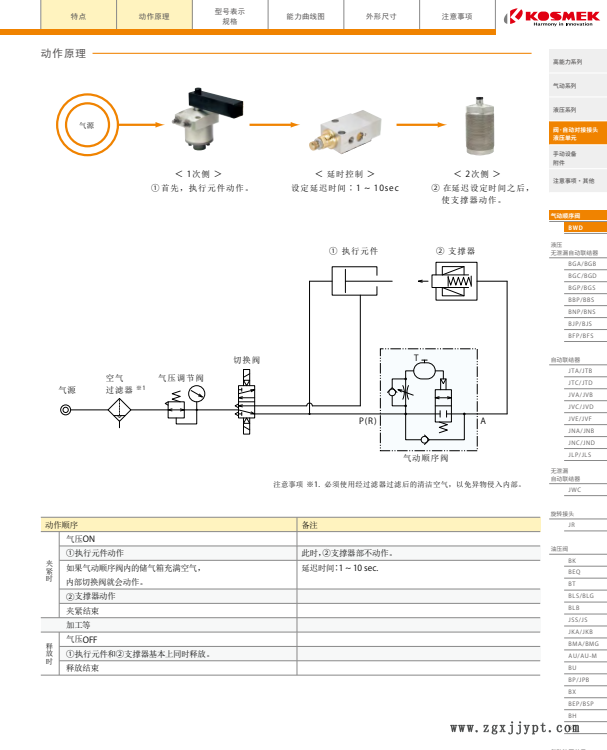

動作原理：
氣源 旋轉夾緊器 順序控制閥 定位銷
《1次側》 《延時控制》 《2次側》
①首先，執行元件動作 設定延時時間：1-10sec ②在延遲設定時間之后，使支撐缸動作
執行元件 支撐缸
氣源 空氣過濾器※1 氣壓調節閥 切換閥 氣動順序閥
注意事項：※1.必須使用經過過濾器過濾后的清潔空氣，以免異物侵入內部。
動作順序 | 備注 | |
夾緊時 | 氣壓ON | |
①執行元件動作 | 此時，②支撐缸部不動作 | |
如果氣動順序閥內的儲氣箱充滿空氣， 內部切換閥就會動作 | 延遲時間1-10sec | |
②支撐缸動作 | ||
夾緊結束 | ||
加工等 | ||
釋放時 | 氣壓OFF | |
①執行元件和②支撐缸基本上同時釋放 | ||
釋放結束 | ||
