首頁 > 供應產品 > 輪胎式聯軸器廠家各種型號尺寸UL LA LB 輪胎連軸器

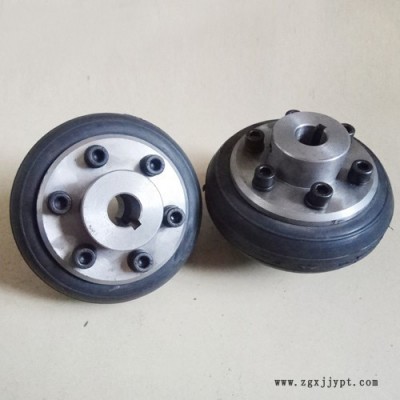

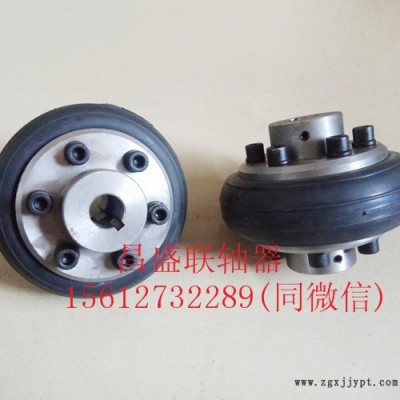

輪胎式聯軸器廠家各種型號尺寸UL LA LB 輪胎連軸器
產品： 瀏覽次數：910輪胎式聯軸器廠家各種型號尺寸UL LA LB 輪胎連軸器
品牌： 昌盛聯軸器
樣品或現貨： 現貨
長度： 172
單價： 500.00元/套
最小起訂量： 1 套
供貨總量： 142 套
發貨期限： 自買家付款之日起 天內發貨
有效期至： 長期有效
最后更新： 2022-01-21 11:12

詳細信息
樣品或現貨 現貨
長度 172
公稱轉矩 63-16000
孔徑 55
外徑 220
外形尺寸 100-900
許用轉速 2100
重量 32
軸孔 18-175mm
是否可定制 是
是否標準件 標準件
標準編號 GB5844-2003
是否進口 非進口
聯軸器類型 輪胎式聯軸器
品牌 昌盛聯軸器
型號 UL型
是否原廠 是
允許扭矩 1520

UL型輪胎式聯軸器基本參數和主要尺寸GB/T5844-86

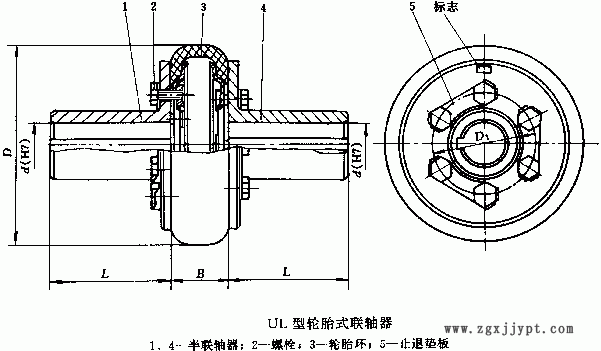

UL型輪胎式聯軸器

UL型輪胎式聯軸器基本參數和主要尺寸（GB/T5844-86）/mm
型號 公稱 轉矩 Tn/ N·m 瞬時最 大轉矩Tmax /N·m 許用轉速 [n]/r·min-1 軸孔直徑 d(H7) 軸孔長度L D B D1 轉動 慣量 I/ kg·m2 質 量 m/ kg
鋼 鐵 鋼 鐵 J、J1型 Y型
UL1 10 31.5 5000 3500 11 11 22 25 80 20 42 0.0003 0.7
12、14 12、14 27 32
16、18 16 30 42
UL2 25 80 3000 14 14 27 32 100 26 51 0.0008 1.2
16、18、19 16、18、19 30 42
20、22 20 38 52
UL3 63 180 4300 18、19 18、19 30 42 120 32 62 0.0022 1.8
20、22、24 20、22 38 52
25   44
UL4 100 315 4500 3000 20、22、24 20、22、24 38 52 140 38 69 0.0044 3
25、28 25 44 62
30   60
UL5 160 500 4000 24 24 38 52 160 45 80 0.0084 4.6
25、28 25、28 44 62
30、32、35 30 60 82
UL6 250 710 3600 2500 28 28 44 62 180 50 90 0.0164 7.1
30、32、35、38 30、32、35 60 82
40   84 112
UL7 315 900 3200 32、35、38 32、35、38 60 82 200 56 104 0.029 10.9
40、42、45、48 40、42 84 112
UL8 400 1250 3000 2000 38 38 60 82 220 63 110 0.0448 13
40、42、45、48、50 40、42、45 84 112
UL9 630 1800 2800 42、45、48、50、55、56 42、45、48、50、55 84 112 250 71 130 0.0898 20
60   107
UL10 800 2240 2400 1600 45*、48*、50、55、56 45*、48*、50、55、56 84 112 280 80 148 0.1596 30.6
60、63 60、63 107 142
UL11 1000 2500 2100 50*、55*、56* 50*、55*、56* 84 112 320 90 165 0.2792 39
60、63、65、70、71、75 60、63、65 107 142
UL12 1600 4000 2000 55*、56* 55*、56* 84 112 360 100 188 0.5356 59
60、63、65、70、71、75 60、63、65、70、71、75 107 142
80、85 80 132 172
UL13 2500 6300 1800 63*、65*、70*、71*、75* 63*、65*、70*、71*、75* 107 142 400 110 210 0.896 81
80、85、90、95 80、85、90、95 132 172
UL14 4000 10000 1600 1400 75* 75* 107 142 480 130 254 2.2616 145
80*、85*、90*、95* 80*、85*、90*、95* 132 172
100、110 100、110 167 212
UL15 6300 14000 1200 1120 85*、90*、95* 90*、95* 132 172 560 150 300 4.6456 222
100*、110*、120*、125* 100*、110*、120*、125* 167 212
UL16 10000 20000 1000 1000 100*、110*、120*、125* 100*、110*、120*、125* 630 180 335 8.0924 302
130、140 130、140 202 252
UL17 16000 31500 900 850 120*、125*   167 212 750 210 405 20.0176 561
130*、140*、150* 130*、140*、150* 202 252
160* 160* 242 302
UL18 25000 59000 800 750 140*、150*   202 252 900 250 490 43.053 818
160*、170*、180* 160*、170*、180* 242 302
    注：1.軸孔長度欄中的Y型為長圓柱形軸孔、J型為有沉孔的短圓柱形軸孔、J1型為無沉孔的短圓柱形軸孔。         2.軸孔直徑有*號者為結構允許制成J型軸孔（按GB3852）。

        3.聯軸器轉動慣量質量是各型號中最大值的計算近似值。

聯系電話：15612732289（同微信）
