| 公稱轉矩 | 630 |
|---|---|
| 孔徑 | 30 |
| 外形尺寸 | 185 |
| 許用轉速 | 4200 |
| 重量 | 8.1 |
| 軸孔 | 42 |
| 是否可定制 | 是 |
| 是否標準件 | 標準件 |
| 標準編號 | JB/ZQ4018-85 |
| 是否進口 | 否 |
| 聯軸器類型 | 輪胎式聯軸器 |
| 品牌 | 昌盛聯軸器 |
| 型號 | UL |
| 是否原廠 | 是 |
| 允許扭矩 | 315 |
| 是否提供加工定制:是 | 樣品或現貨:現貨 |
| 是否標準件:標準件 | 是否進口:否 |
| 標準編號:GB5844-2003 | 聯軸器類型:輪胎式聯軸器 |
| 公稱轉矩:10-25000（N.m） | 軸孔:10-180mm |
| 外形尺寸:80-900（mm） | 許用轉速:5000-800（r/m） |
| 是否提供加工定制:是 | 樣品或現貨:現貨 |
| 是否標準件:標準件 | 是否進口:否 |
| 標準編號:GB5844-2003 | 聯軸器類型:輪胎式聯軸器 |
| 公稱轉矩:10-25000（N.m） | 軸孔:10-180mm |
| 外形尺寸:80-900（mm） | 許用轉速:5000-800（r/m） |

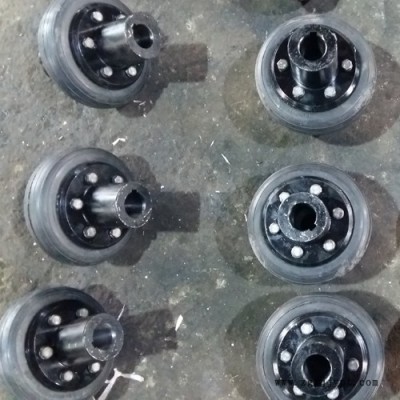

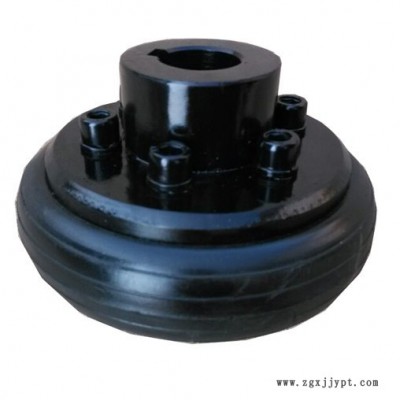

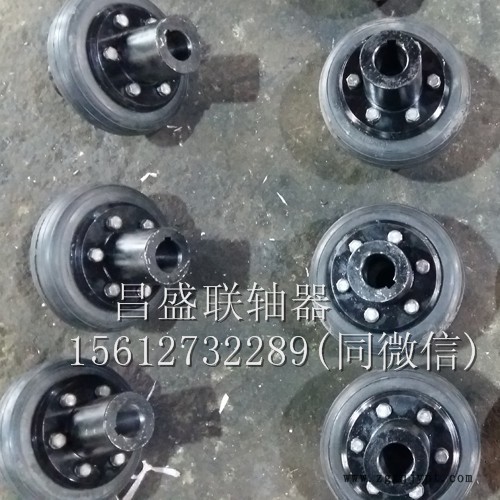

河北昌盛UL型輪胎聯軸器主要特點： 1、標準的半聯軸器結構為K型，在表示中可不再標記。 2、橡膠元件（輪胎體）與金屬壓板硫化粘結在一起，裝配時用螺栓直接與兩半聯軸器聯結。 3、柔性、阻尼大、補償量大。 4、結構簡單、裝配容易，要換輪胎體時無需軸向移動聯軸節。 5、缺點：隨扭轉角的增加，在主從動軸上會產生相當大的軸向力 。 河北昌盛UL型輪胎聯軸器是一種由外形呈輪胎狀的橡膠元件與金屬壓板硫化粘結在一起，裝配時用螺栓直接與兩半聯軸器連接。結構簡單，具有很高的柔度，阻尼大，減振效果好，補償兩軸相對位移量大。相對扭轉角6度到30度，適用于起動頻繁，正反轉多變沖擊，振動大的軸系。可在有塵灰，水分環境工作，但不適用于低速重載和高速大轉矩及高溫工況。通常工作環境溫度-20度到80度。河北昌盛UL型輪胎聯軸器是一種高彈性聯軸器，具有良好的減震緩沖和優越的軸間偏移補償性能，工作溫度—20~80攝氏度，轉遞轉矩10~20000N.M,適于潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作條件，并全拆裝方便，不需潤滑、耐久可靠。
| 型號 | 公稱轉矩 Tn N.m | 許用轉速 r/min | 軸孔直徑 d1,d2 | 軸孔長度 | 尺寸 mm | 螺栓 | 轉動慣量 kg.m2 | 最大重量 kg | ||
| D | D1 | B | ||||||||
| UL1 | 10 | 5000 | 10-18 | 22-42 | 80 | 29 | 20 | 12-M5*12 | 0.0003 | 0.7 |
| UL2 | 25 | 5000 | 12-22 | 27-52 | 100 | 36 | 26 | 12-M6*14 | 0.0008 | 1.2 |
| UL3 | 63 | 4800 | 18-25 | 30-62 | 120 | 40 | 32 | 12-M8*15 | 0.0022 | 1.8 |
| UL4 | 100 | 4500 | 20-30 | 38-82 | 140 | 48 | 38 | 12-M8*18 | 0.0044 | 3 |
| UL5 | 160 | 4000 | 24-35 | 38-82 | 160 | 56 | 45 | 12-M10*20 | 0.0084 | 4.6 |
| UL6 | 250 | 3600 | 25-40 | 44-112 | 180 | 65 | 50 | 12-M10*22 | 0.0164 | 7.1 |
| UL7 | 315 | 3200 | 32-48 | 60-112 | 200 | 78 | 56 | 12-M10*25 | 0.029 | 10.9 |
| UL8 | 400 | 3000 | 38-50 | 60-112 | 220 | 80 | 63 | 12-M12*28 | 0.045 | 13 |
| UL9 | 630 | 2800 | 42-60 | 84-142 | 250 | 100 | 71 | 16-M12*30 | 0.089 | 20 |
| UL10 | 800 | 2400 | 45-70 | 84-142 | 280 | 120 | 80 | 16-M12*35 | 0.159 | 30.6 |
| UL11 | 1000 | 2100 | 50-75 | 84-142 | 320 | 125 | 90 | 12-M16*40 | 0.279 | 39 |
| UL12 | 1600 | 2000 | 55-85 | 84-172 | 360 | 150 | 100 | 12-M16*45 | 0.535 | 59 |
| UL13 | 2500 | 1800 | 63-95 | 107-172 | 400 | 170 | 110 | 16-M16*50 | 0.896 | 81 |
| UL14 | 4000 | 1600 | 75-110 | 107-212 | 480 | 210 | 130 | 16-M20*56 | 2.261 | 145 |
| UL15 | 6300 | 1200 | 85-125 | 132-212 | 560 | 255 | 150 | 24-M20*60 | 4.645 | 222 |
| UL16 | 10000 | 1000 | 100-140 | 167-252 | 630 | 280 | 180 | 16-M24*68 | 8.092 | 302 |
| UL17 | 16000 | 900 | 120-160 | 167-302 | 750 | 350 | 210 | 24-M24*76 | 20.017 | 561 |
| UL18 | 25000 | 800 | 140-180 | 202-302 | 900 | 420 | 250 | 24-M30*86 | 43.053 | 818 |
