| 產(chǎn)地 | 瑞士 |
| 牌號 | GVX-65H |
| 銷售方式 | 品牌經(jīng)銷 |
| 執(zhí)行質量標準 | 歐標 |
| 用途級別 | 電動工具配件,汽車部件,照明燈具 |
| 品牌 | EMS |
| 加工級別 | 注塑級 |
| 特性級別 | 高流動,熱穩(wěn)定性,增強級 |
| 準入認證 | 歐盟 |

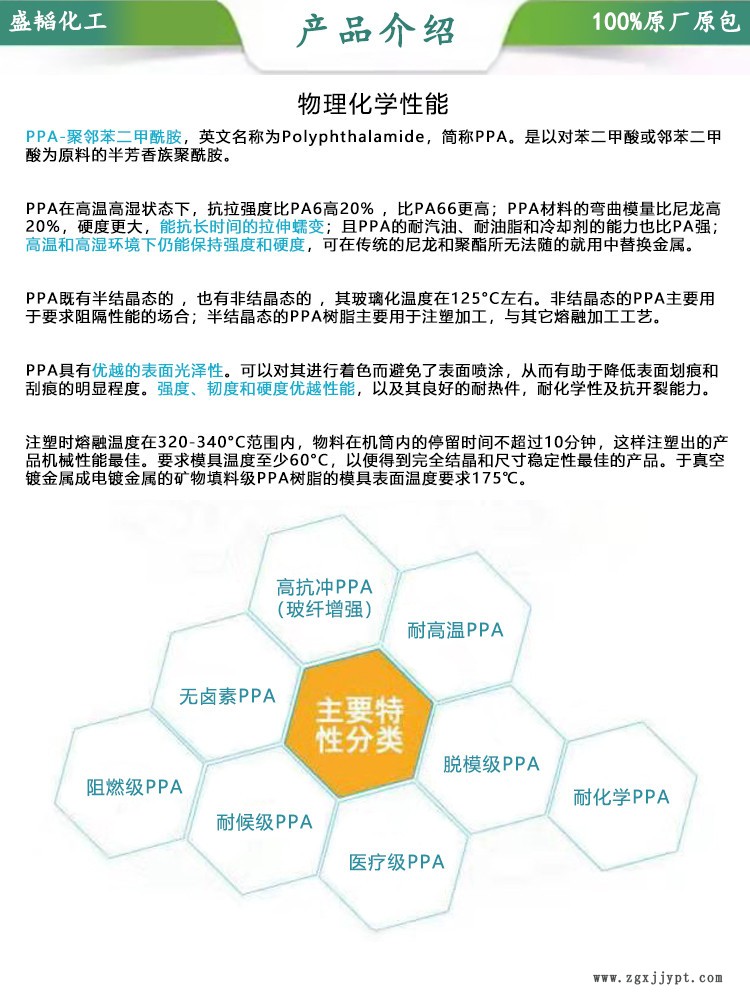

GVX-65H是一種Polyamide 66 + PA 6I/X (Nylon 66+Nylon 6I/X)材料,含有的填充物為65% 玻璃纖維增強材料。,加工方式為:擠出或注射
| 填料/增強材料 | 玻璃纖維增強材料, 65% 填料按重量 |
| 添加劑 | 熱穩(wěn)定劑 |
| 特性 | 芳香 良好的流動性 熱穩(wěn)定性 脫模性能良好 |
| 用途 | 電氣/電子應用領域 動力/其它工具 工程配件 工業(yè)應用 家電部件 家用貨品 連接器 氣動應用 汽車領域的應用 汽車內部零件 汽車外部零件 體育用品 消費品應用領域 液壓應用 |
| RoHS 合規(guī)性 | RoHS 合規(guī) |
| 外觀 | 自然色 |
| 形式 | 顆粒 |

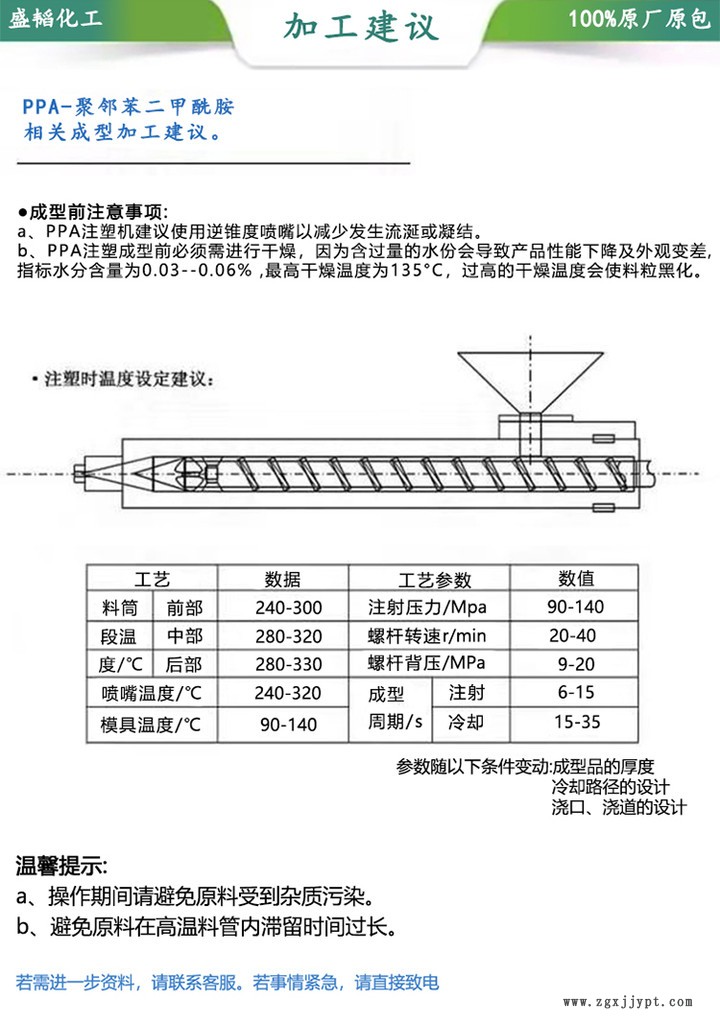

| 加工方法 | 擠出 注射成型 |
| 多點數(shù)據(jù) | Isothermal Stress vs. Strain (ISO 11403-1) Tensile Modulus vs. Temperature (ISO 11403-1) |
| 物理性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.77 | -- | g/cm3 | ISO 1183 |
| 收縮率 | | | | ISO 294-4 |
| 垂直流動方向 | 0.20 | -- | % | ISO 294-4 |
| 流動方向 | 0.10 | -- | % | ISO 294-4 |
| 吸水率 | | | | ISO 62 |
| 飽和, 23°C | 3.2 | -- | % | ISO 62 |
| 平衡, 23°C, 50% RH | 1.1 | -- | % | ISO 62 |
| 硬度 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 球壓硬度 | 345 | 330 | MPa | ISO 2039-1 |
| 機械性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 25500 | 25000 | MPa | ISO 527-2 |
| 拉伸應力 (斷裂) | 300 | 280 | MPa | ISO 527-2 |
| 拉伸應變 (斷裂) | 1.9 | 1.9 | % | ISO 527-2 |
| 沖擊性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | | | | ISO 179/1eA |
| -30°C | 15 | 15 | kJ/m2 | ISO 179/1eA |
| 23°C | 15 | 15 | kJ/m2 | ISO 179/1eA |
| 簡支梁無缺口沖擊強度 | | | | ISO 179/1eU |
| -30°C | 70 | 70 | kJ/m2 | ISO 179/1eU |
| 23°C | 75 | 70 | kJ/m2 | ISO 179/1eU |
| 熱性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 熱變形溫度 | | | | |
| 1.8 MPa, 未退火 | 250 | -- | °C | ISO 75-2/A |
| 8.0 MPa, 未退火 | 215 | -- | °C | ISO 75-2/C |
| 連續(xù)使用溫度 | | | | 內部方法 |
| -- 1 | 100 到 120 | -- | °C | 內部方法 |
| -- 2 | 220 | -- | °C | 內部方法 |
| 熔融溫度 3 | 260 | -- | °C | ISO 11357-3 |
| 線形熱膨脹系數(shù) | | | | ISO 11359-2 |
| 流動 | 1.5E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 橫向 | 5.0E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 電氣性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | 1.0E+12 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+12 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介電強度 | 33 | 33 | kV/mm | IEC 60243-1 |
| 漏電起痕指數(shù) | -- | 600 | V | IEC 60112 |
| 可燃性 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級 (0.800 mm) | HB | -- | | IEC 60695-11-10, -20 |
成型。
