東莞市盛韜化工有限公司

聚甲醛(英文:polyformaldehyde)熱塑性結(jié)晶聚合物。被譽(yù)為"超鋼"或者"賽鋼"，又稱聚氧亞甲基。英文縮寫為POM。白色可燃結(jié)晶粉末，具有甲醛氣味。 緩慢溶于冷水，在熱水中溶解較快。20℃時(shí)水中溶解度0.24g/100cmH2O。不溶于乙醇。溶于苛性鈉、鉀溶液。

聚甲醛是一種表面光滑、有光澤的硬而致密的材料，淡黃或白色，薄壁部分呈半透明。燃燒特性為容易燃燒，離火后繼續(xù)燃燒，火焰上端呈黃色，下端呈藍(lán)色，發(fā)生熔融滴落，有強(qiáng)烈的刺激性甲醛味、魚腥臭。聚甲醛為白色粉末，一般不透明，著色性好，比重1.41-1.43克/立方厘米，成型收縮率1.2-3.0%，成型溫度170-200℃，干燥條件80-90℃2小時(shí)。POM的長期耐熱性能不高，但短期可達(dá)到160℃，其中均聚POM短期耐熱比共聚POM高10℃以上，但長期耐熱共聚POM反而比均聚POM高10℃左右?？稍?40℃~100℃溫度范圍內(nèi)長期使用。POM極易分解，分解溫度為280℃，分解時(shí)有刺激性和腐蝕性氣體發(fā)生。故模具鋼材宜選用耐腐蝕性的材料制作。

POM強(qiáng)度、剛度高，彈性好，減磨耐磨性好。其力學(xué)性能優(yōu)異，比強(qiáng)度可達(dá)50.5MPa，比剛度可達(dá)2650MPa，與金屬十分接近。POM的力學(xué)性能隨溫度變化小，共聚POM比均聚POM的變化稍大一點(diǎn)。POM的沖擊強(qiáng)度較高，但常規(guī)沖擊不及ABS和PC;POM對(duì)缺口敏感，有缺口可使沖擊強(qiáng)度下降90%之多。POM的疲勞強(qiáng)度十分突出，10交變載荷作用后，疲勞強(qiáng)度可達(dá)35MPa，而PA和PC僅為28MPa。POM的蠕變性與PA相似，在20℃、21MPa、3000h時(shí)僅為2.3%，而且受溫度的影響很小。POM的摩擦因數(shù)小，耐磨性好(POM>PA66>PA6>ABS>HPVC>PS>PC)，極限PV值很大，自潤滑性好。POM制品對(duì)磨時(shí)，高載荷作用時(shí)易產(chǎn)生類似尖叫的噪聲

POM的電絕緣性較好，幾乎不受溫度和濕度的影響;介電常數(shù)和介電損耗在很寬的溫度、濕度和頻率范圍內(nèi)變化很小;耐電弧性極好，并可在高溫下保持。POM的介電強(qiáng)度與厚度有關(guān)，厚度0.127mm時(shí)為82.7kV/mm，厚度為1.88mm時(shí)為23.6kV/mm。

POM不耐強(qiáng)酸和氧化劑，對(duì)烯酸及弱酸有一定的穩(wěn)定性。POM的耐溶劑性良好，可耐烴類、醇類、醛類、醚類、汽油、潤滑油及弱堿等，并可在高溫下保持相當(dāng)?shù)幕瘜W(xué)穩(wěn)定性。吸水性小，尺寸穩(wěn)定性好。

POM的耐候性不好，長期在紫外線作用下，力學(xué)性能下降，表面發(fā)生粉化和龜裂。

優(yōu)點(diǎn)

1、具高機(jī)械強(qiáng)度和剛性;

2、環(huán)境抵抗性、耐有機(jī)溶劑性佳;

3、耐反覆沖擊性強(qiáng);

4、廣泛的使用溫度范圍(-40℃~120℃);

5、良好的電氣性質(zhì);

6、復(fù)原性良好;

7、具自已潤滑性、耐磨性良好;

8、尺寸安定性優(yōu)。

缺點(diǎn)

受強(qiáng)酸腐蝕，耐侯差，粘合性差，熱分解與軟化溫度接近，限氧指數(shù)小。

工業(yè)應(yīng)用

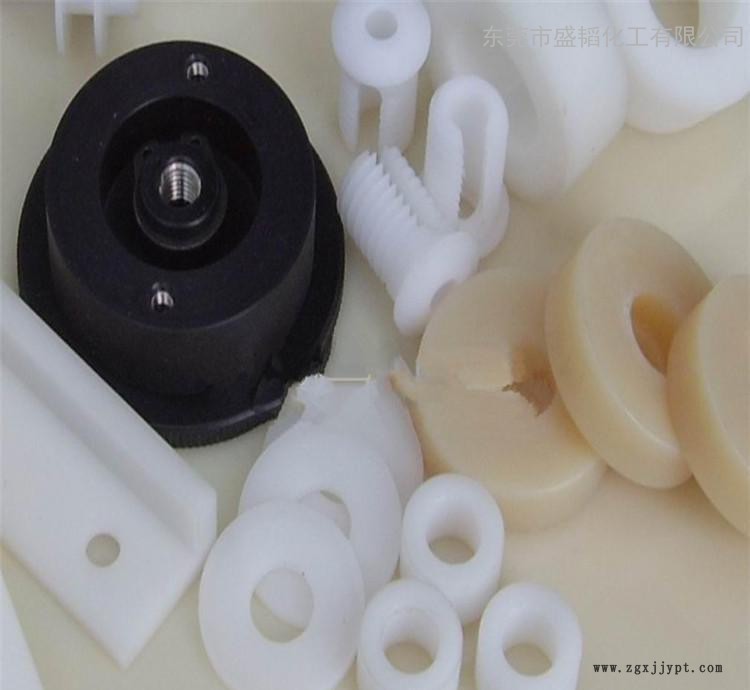

POM具有很低的摩擦系數(shù)和很好的幾何穩(wěn)定性，特別適合于制作齒輪和軸承。由于它還具有耐高溫特性，因此還用于管道器件(閥門、泵殼體)，草坪設(shè)備等

民用應(yīng)用范圍

錄像機(jī)、CD、LD、MD播放機(jī)、收音機(jī)、耳機(jī)、立體聲音響等音響機(jī)器，打印機(jī)、鍵盤、CD-ROM驅(qū)動(dòng)器等OA機(jī)器，洗衣機(jī)、干燥機(jī)、電吹風(fēng)等家用電器，安全帶機(jī)械部件、車門外部把手、反射鏡、發(fā)動(dòng)機(jī)室等的汽車用零部件，還有照相機(jī)，鐘表等的精密零件，以及建筑材料，游戲機(jī)等玩具及文具等的成型用材料。
