| 電壓 | 220/380（V） |
|---|---|
| 輸送介質 | 其他 |
| 效率 | 99 |
| 輸出流量 | 1~300 |
| 功率 | 1~90（kw） |
| 材質 | 不銹鋼 |
| 產地 | 上海 |
| 規格 | CQ |
| 類型 | 其他 |
| 流量 | 1~900（m3/h） |
| 排出口徑 | 15~300（mm） |
| 驅動方式 | 磁力 |
| 適用范圍 | 1~600 |
| 吸入口徑 | 15~300（mm） |
| 性能 | 變頻 |
| 揚程 | 1~200（m） |
| 用途 | 管道泵 |
| 轉速 | 2900/1440（rpm） |
| 泵軸位置 | 其他 |
| 葉輪數目 | 單級 |
| 葉輪吸入方式 | 單吸式 |
| 品牌 | galileo/伽利略 |
| 型號 | CQ型 |

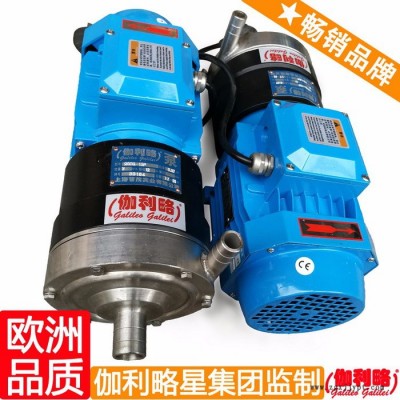

【CQ型磁力驅動泵】產品簡介：
CQ型不銹鋼磁力驅動泵(簡稱磁力泵)是將永磁聯軸器的工作原理用于離心泵的新產品,設計合理、工藝先進,具有全密 封、無泄漏、耐腐蝕的特點,其性能達到國外同類產品的先進水平。磁力泵以靜密封取代動密封,使泵的過流部件 處于完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的 工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。
【CQ型磁力驅動泵】型號意義：
【CQ型磁力驅動泵】產品特點：

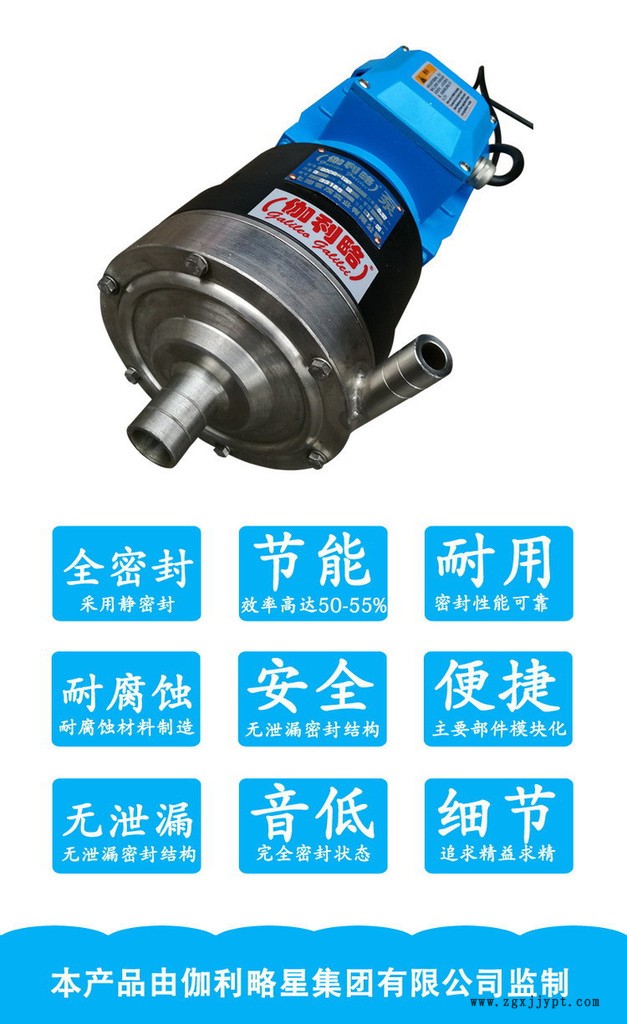

磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
過流部件彩不銹鋼、高密度碳、高純氧化鋁陶瓷、填充聚四氟乙烯等耐腐蝕材料制造，加上無泄漏密封結構設計，確保化學流體的安全輸送。
泵的最高效率達到50-55%，泵的設計過程是充分考慮了節能。
結構簡單，主要部件模塊化，以便于簡便快速成的拆卸和檢查。易損件可單獨更換。
【CQ型磁力驅動泵】材質種類：
（1）工程塑料泵（增強聚丙烯）型號有：8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
（2）不銹鋼泵(1Cr18Ni9Ti)型號有：16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20，40CQ—32、50CQ—25，50CQ—32，50CQ—50，65CQ—25，65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。
【CQ型磁力驅動泵】產品用途：

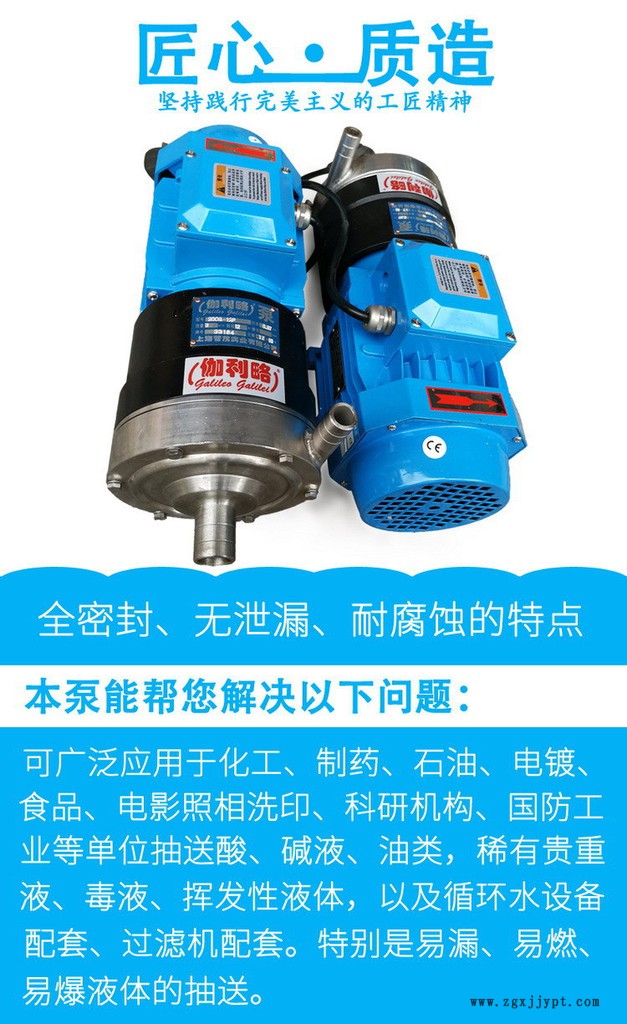

磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類，稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。
【CQ型磁力驅動泵】結構爆炸圖：
注：泵體材質：304不銹鋼；動環材質：填充四氟；靜環材質：陶瓷；葉輪：304不銹鋼；密封圈：橡膠；隔板：304不銹鋼；軸套：填充四氟；壓蓋:304不銹鋼；泵軸:304不銹鋼；內磁鋼總成:304不銹鋼+磁鐵；隔離套:304不銹鋼；外磁鋼總成：鑄鋼+磁鐵
結構與材料
|
|
|
【CQ型磁力驅動泵】性能參數：
【CQ型磁力驅動泵】性能曲線圖：
【CQ型磁力驅動泵】安裝尺寸圖：
【CQ型磁力驅動泵】安裝與使用：
1.磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
2.當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸收線時，管道需配備底閥。
3.泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異賞聲響，各緊固件要緊固。
4.檢查電機旋轉方向是否與磁力泵轉向標記一致。
5.電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6.泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
【CQ型磁力驅動泵】使用注意事項：
1.因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成吋空載運轉。
2.被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒.需加磁性過濾器。
3.泵在使用中環境溫度應小于40℃ ，電機溫升不得超過75℃ 。
4.被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，輔送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬顆粒和纖維的液體。
5.對于輸送液為易沉淀結晶的介質，使用后應及吋清洗，排凈泵內積液。
6.磁力泵運行500小時后，應拆檢軸承和端面動環的磨損惰況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1. 5?2mm時，應更換軸承和軸向動環。
【CQ型磁力驅動泵】故障原因及排除方法：
| 故障形式 | 產生原因 | 排除方法 |
| 泵不出水 | 水泵反轉 逬水管道漏氣 泵腔蓄水太少 電壓太高，啟動時聯軸器打滑 吸程太高 | 改變電機接線 社絕漏氣 增加蓄水量 調正電壓 降低泵安裝位置 |
| 流量不足 | 吸入管徑太小 葉輪流道阻塞 揚程過高 轉速太低 | 調換進水管 清洗葉輪 開大出水閥 恢夏額定轉速 |
| 揚程過低 | 流量過大 轉速太低 | 關小出水閥 恢復額定轉速 |
| 矂音太大 | 軸嚴重磨損 軸套嚴重磨損 驅動磁鋼杯與隔離套接觸 | 更換泵軸 更換軸套 拆除泵頭重新組裝 |
| 漏液 | 0型密封圏損壞 | 更換0型密封圏 |
【CQ型磁力驅動泵】材料耐腐蝕性能（供參考）
| 介質名稱 | 濃度 | 聚丙烯 | 濃度 | ABC | 濃度 | 不銹鋼 | 濃度 | 陶瓷 | ||||
| % | 25℃ | 50℃ | % | 20℃ | 60℃ | % | 25℃ | 50℃ | % | 25℃ | 50℃ | |
| 硫酸 | 60 | √ | √ | ＜30 | √ | × | ＜5 | √ | × |
| V | V |
| 硝酸 | 25 | √ | √ | 20 | √ | ○ | 70 | V | √ |
| V | V |
| 鹽酸 | 36 | √ | √ | ＜38 | √ | √ |
| × |
|
| V | V |
| 氫氟酸 | 35 | √ | √ | 40 | √ | × |
| × |
| 0~100 | × |
|
| 醋酸 | ＜80 | √ | √ | ＜20 | √ | ○ | ＜20 | √ | √ |
| V | V |
| 氫氧化鈉 | 100 | √ | √ |
| √ | √ | 70 | √ | √ |
| ○ | × |
| 重銘酸鉀 | 25 | √ | √ |
| √ | √ | 40~60 | V | V | 10~20 | V | V |
| 溴水 |
| × | × |
| ○ | × |
| ○ |
|
| V | V |
| 乙醇 |
| √ | ○ | ＜50 | √ | √ |
| V | √ |
| V | V |
| 丙酮 |
| √ | ○ | 10 | ○ |
|
| V | V |
| V | × |
| 四氯乙烷 |
| ○ |
|
| ○ | × | 50 | V | V |
| V | V |
| 氟利昂22 |
| √ | √ |
| ○ | ○ |
| V |
|
| V | V |
| 漂白液 | CL13% | √ | √ | CL12.5% | ○ | ○ | CL12.5% | × |
|
| V | V |
| 電鍍液 |
| √ | √ |
| ○ | × |
|
|
|
| V | V |
| 照相液 |
| √ | √ |
| √ | √ |
| V |
|
| V | V |
符號說明：V -優良. V -良好，0-可用.但腐蝕明顯X -腐蝕嚴重，不適用。
