首頁 > 供應產品 > 農用自吸離心泵 自吸離心油泵 聚丙烯自吸離心泵 漢
農用自吸離心泵 自吸離心油泵 聚丙烯自吸離心泵 漢
產品： 瀏覽次數：977農用自吸離心泵 自吸離心油泵 聚丙烯自吸離心泵 漢
品牌： 工洲
產地： 上海
揚程： ：30m
單價： 1765.00元/臺
最小起訂量： 1 臺
供貨總量： 999 臺
發貨期限： 自買家付款之日起 天內發貨
有效期至： 長期有效
最后更新： 2022-04-20 01:25

詳細信息
產地 上海
揚程 ：30m
重量 50kg
品牌 galileo/伽利略
型號 ZX

伽利略Galileo-暢銷品牌-歐洲品質
1、質量可靠，使用壽命長 2、運行穩定，少去操心 3、服務周到，維護及時

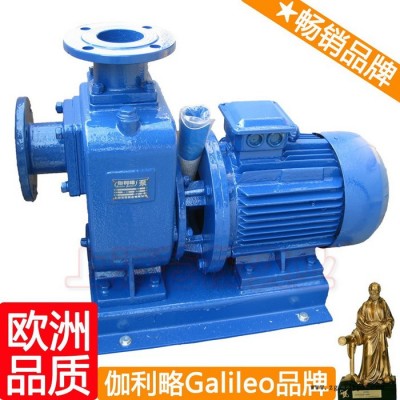

【ZX系列臥式自吸離心泵】產品概述：

ZX型自吸離心泵(自吸清水泵)，（簡稱自吸泵）是伽利略Galileo泵業公司生產的是根據國內外有關技術資料經吸收，消化，改進后研制而成的節能泵類產品，該泵屬自吸式離心泵，它具有結構緊湊，操作方便，運行方便，維護容易，效率高，壽命長，并有較強的自吸能力等優點。管路中不需要安裝底閥，工作前只需保證泵體內儲有定量引流液即可，因此簡化了管路系統，又改善了勞動條件。
ZX型自吸離心泵(自吸清水泵)在工農業生產、搶險救助，如排澇、救火中作為應急泵使用效能更為突出。 ZX型自吸泵廣泛適用石 油、化工、冶金、機械、化纖、食品、能源、交通等工業部門城市給水、亦可用于農業排灌、 噴灌。供輸送清水或粘度小于5°E，溫度低于80℃物理及化學性質類似清水的其它液體。

【ZX系列臥式自吸離心泵】型號意義：

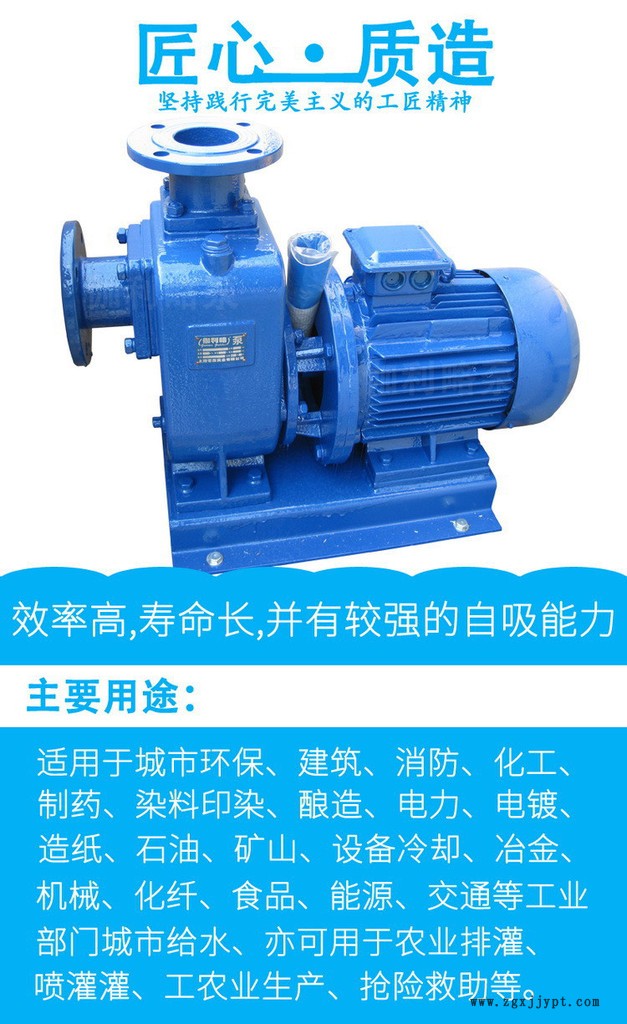

【ZX系列臥式自吸離心泵】產品用途：

ZX型自吸泵是臥式自吸離心泵適用于城市環保、建筑、消防、化工、制藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。
適用于清水、海不、水及帶有酸、堿度的化工介質液體和帶有一般糊裝的漿料（介質粘度≤100厘珀、含固量可達30%以下）。
裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農藥、苗圃、果園、茶園的良好機具。
可和任何型號、規格的壓濾機配套使用，將漿料送給濾機進行壓濾的最理想配套泵種。

【ZX系列臥式自吸離心泵】結構圖：


序號

部件名稱

序號

部件名稱

1

進口接管

5

葉輪

2

進口單向閥

6

機械密封

3

出水接管

7

軸承座

4

泵體

8

泵軸


【ZX系列臥式自吸離心泵】使用范圍：

流 量：3.2～550m3/h
揚 程：12～80m
電機功率：0.75～132kw
口 徑：25～300mm
吸 程：5～6.5m

【ZX系列臥式自吸離心泵】性能參數：


型號

流量Q

揚程
(m)

吸程
(m)

轉速
(r/min)

自吸性能
(min/5m)

功率(Kw)

(m 3 /h)

(L/s)

軸功率

電機功率

25ZX3.2-20

3.2

0.9

20

6.5

2900

1.9

0.46

1.1

25ZX3.2-32

3.2

0.9

32

6.5

2900

1.8

0.8

1.5

40ZX6.3-20

6.3

1.8

20

6.5

2900

1.9

0.87

1.5

40ZX10-40

10

2.8

40

6.5

2900

1.5

2.7

4

50ZX15-12

15

4.2

12

6.5

2900

2.4

1.1

1.5

50ZX18-20

18

5

20

6.5

2900

1.9

1.8

2.2

50ZX12.5-32

12.5

3.5

32

6.5

2900

1.5

2.1

3

50ZX20-30

20

5.6

30

6.5

2900

1.5

2.6

4

50ZX14-35

14

3.9

35

6.5

2900

1.5

2.7

4

50ZX10-40

10

2.8

40

6.5

2900

1.5

2.7

4

50ZX12.5-50

12.5

3.5

50

6.5

2900

1.4

4.3

5.5

50ZXZX15-60

15

4.2

60

6.5

2900

1.3

6.2

7.5

50ZX20-7.5

20

5.6

7.5

6.5

2900

1.3

9.8

11

65ZX30-15

30

8.3

15

6.5

2900

2

1.9

3

65ZX25-32

25

6.9

32

6

2900

1.5

4.4

5.5

80ZX35-13

35

9.7

13

6

2900

3.4

1.9

3

80ZX43-17

43

12

17

6

2900

1.8

3.1

4

80ZX40-22

40

11.1

22

6

2900

1.9

4.4

5.5

80ZX50-25

50

13.9

25

6

2900

1.5

5.2

7.5

80ZX50-32

50

13.9

32

6

2900

1.5

6.8

7.5

80ZX60-55

60

16.7

55

6

2900

1.5

15

18.5

80ZX60-70

60

16.7

70

6

2900

1.2

20.1

22

100ZX100-20

100

27.8

20

6

2900

1.8

7.8

11

100ZX100-40

100

27.8

40

6

2900

1.8

16.3

22

100ZX100-65

100

27.8

65

6

2900

1.8

27.7

30

100ZX70-75

70

19.4

75

6

2900

1.8

24.3

30

150ZX170-55

170

47.2

55

5

2900

1.8

39.2

45

150ZX170-65

170

47.2

65

5

2900

1.3

46.3

55

150ZX160-80

160

44.4

80

5

2900

1.2

53.6

55

200ZX400-32

400

111.1

32

5

1450

2

52.1

55

200ZX280-63

280

77.8

63

5

1450

1.5

73.9

90

200ZX350-65

350

97.2

65

5

1450

1.5

97.2

110

250ZX550-32

550

152.8

32

5

1450

2

72.3

75

250ZX400-50

400

111.1

50

5

1450

2

80

90

250ZX450-55

450

125

55

5

1450

2

102.1

110

250ZX400-75

400

111.1

75

5

1450

1.5

125.6

132

300ZX600-32

600

166.7

32

5

1450

2

79.2

90

300ZX500-50

500

138.9

50

5

1450

2

104.6

110

300ZX550-55

550

152.8

55

5

1450

2

117.6

132


【ZX系列臥式自吸離心泵】故障原因及排除方法：


故障現象

原因分析

排除方法

ZX自吸泵不出水

1.泵殼內未加儲液或儲液不足
2.吸入管路漏氣
3.轉速太低
4.吸程太高或吸入管路過長
5.機械密封泄漏量過大
6.吸入管路氣體不能從出口排出

1.加足儲液
2.檢查并排除漏氣現象
3.調整轉速
4.降低吸程或縮短吸入管路
5.修復或更換
6.使之排出

ZX自吸泵雜音和振動較大

1.底腳不穩
2.泵軸彎曲
3.汽蝕現象
4.軸承磨損嚴重
5.進口管路內有雜物
6.泵與電動機兩者主軸不同心

1.加固
2.更換或校正
3.調整工況
4.更換
5.清除雜物
6.調整同軸度

ZX自吸泵出水量不足

1.葉輪流道與吸入管被堵塞
2.葉輪或葉輪密封磨損嚴重
3.功率不足或轉速太低

1.排除堵塞物
2.更換口環
3.加足功率、調至額定轉速

ZX自吸泵軸功率消耗過大

1.流量過大
2.轉速太高
3.泵軸彎曲或葉輪卡碰
4.泵內流道堵塞或被卡住

1.升高出口壓力
2.適當降低
3.更換或校正
4.排隊堵塞物



木箱、泡沫或紙箱包裝，因本泵屬于重物只能發物流（需到物流站自提），其它疑問請聯系我們。


以上價格含17%稅，上海蒼茂實業為一般納稅人只能開17%增值稅專用發票，開票請?zhí)峁╅_(kāi)票資料。

售后服務承諾

1.產品提供免費維修一年，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），上海蒼茂實業將及時免費更換和修理。

2.產品實行終身包修，免費保修期滿后買方如委托上海蒼茂實業進行維護保養，上海蒼茂實業將對設備進行維護更換件（出廠價），并詳細列出維保內容。

3.上海蒼茂實業本著以客戶利益為第一，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。

產品品質承諾

1.上海蒼茂實業對產品的質量及交貨期負責，產品交貨之日起質保期為一年（易損件三個月），終身維護。對于產品質量引起的后果，上海蒼茂實業承擔相應的責任。如因操作不當引起的后果，上海蒼茂實業將以最低成本價對設備進行維護。

2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；

3.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；

如還有其它疑問請聯系我們：

總機：400-669-6667
聯系電話：021-51029332
