應用工況：
主要應用在精細化工、農藥等行業的金屬軸攪拌器、混合器等設備中。適用于水溶液、酸類、有機溶劑、油、化工產品及一些強腐蝕性介質等。
運行參數：
·壓 力：0～1.6MPa
·溫 度：-60～150℃
·線速度: ≤2m/s
·軸 徑：30～200mm
結構特點：
·雙端面、集裝式結構
·旋轉環補償
·介質接觸的零件為耐強腐蝕材質
·安裝簡單方便
·可提供多種的連接尺寸

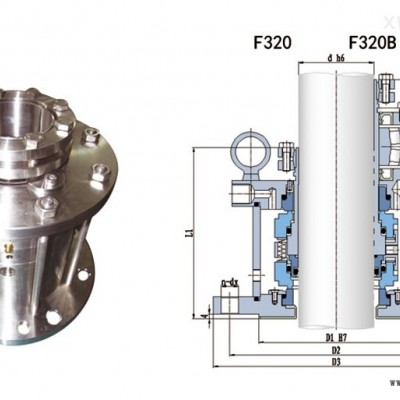

連接尺寸：
符合標準：HG/T2057-2011
| 單位：mm | ||||||
| d | D1 | D2 | D3 | L1 | n | dx |
| 40 | 110 | 145 | 175 | 140 | 4 | 18 |
| 50 | 176 | 210 | 240 | 145 | 8 | 18 |
| 60 | 204 | 240 | 275 | 150 | 8 | 22 |
| 80 | 234 | 270 | 305 | 167 | 8 | 22 |
| 95 | 300 | 340 | 385 | 167 | 12 | 22 |
| 110 | 380 | 420 | 455 | 180 | 12 | 22 |
| 125 | 380 | 420 | 455 | 193 | 12 | 22 |
| 140 | 420 | 460 | 505 | 201 | 12 | 22 |
| 160 | 420 | 460 | 505 | 211 | 12 | 22 |
