| 標準 | 國標 |
|---|---|
| 材質 | 不銹鋼 |
| 工作溫度 | 常溫 |
| 規格 | DN15-DN80 |
| 連接形式 | 快裝 |
| 流動方向 | 單向 |
| 驅動方式 | 氣動 |
| 適用介質 | 食品、醫藥、包裝機械 |
| 外形 | 中型 |
| 用途 | 調節 |
| 零部件及配件 | 定位器 |
| 壓力環境 | 低壓 |
| 類型(通道位置) | 角式 |
| 品牌 | 捍暢 |
| 型號 | HC |
| 加工定制 | 是 |

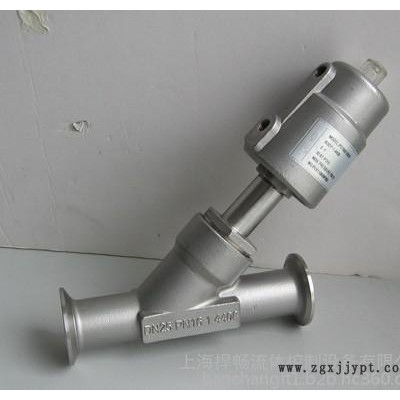

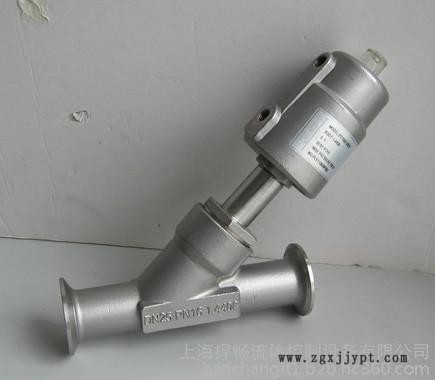

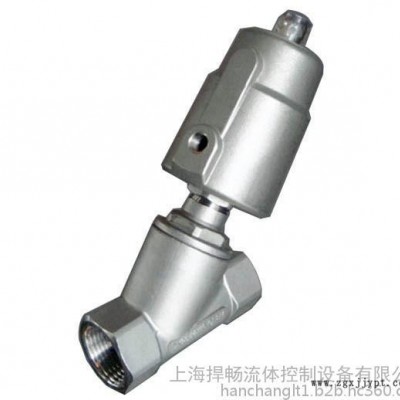

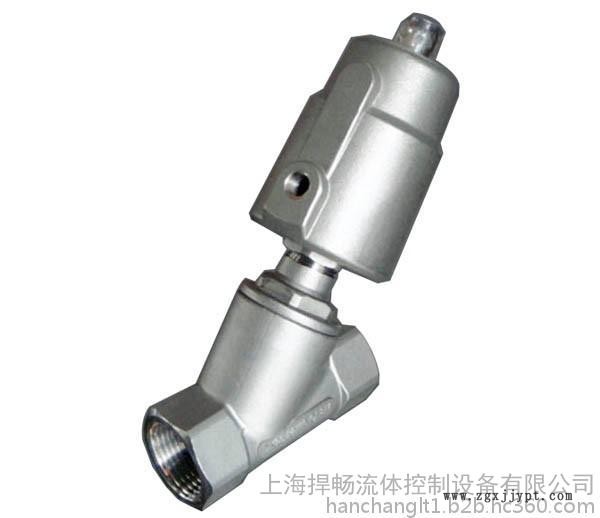

詳細說明
閥體材質：304、316、316L
閥芯材質：304、316、316L
閥座材質：PTFE、F46
公稱通徑：DN15-DN80
適用溫度：PTFE：-30℃～180℃
環境溫度：-30℃～80℃
公稱壓力：1.6Mpa
連接方式：卡箍
設計標準：GB、ANSI、DIN、ISO
控制方式：單作用 氣開式
單作用 氣關式
雙作用
氣缸材質：聚酰胺PA、不銹鋼
可選附件：電磁閥、限位開關、電氣定位器
口徑 | 英寸 | 內徑 | Kv值 | 最大壓差 | 氣源壓力 | 氣缸缸徑 | 流向 | |
DN10 | 3/8’ | 10 | 3.7 | 0-16bar | 4-7bar | 50 | 蒸汽、氣體 閥座上流向 | |
DN15 | 1/2’ | 15 | 4.2 | 50 | ||||
DN20 | 3/4’ | 20 | 8.0 | 50 | ||||
DN25 | 1’ | 25 | 19.0 | 63 | ||||
DN32 | 1-1/4’ | 32 | 27.5 | 63 | ||||
DN40 | 1-1/2’ | 40 | 42.0 | 63 | 液體、氣體 防水錘 閥座下流向 | |||
DN50 | 2’ | 50 | 55.0 | 80 | ||||
DN65 | 2-1/2’ | 65 | 90 | 100 | ||||
DN80 | 3 | 80 | 100 | |||||
DN100 | 4 | 100 | 125 |
