網架支座剛度取值1
目前網架設計一般習慣把網架支座水平約束簡化為彈性約束，國家規范對網架支座彈簧剛度的 取值沒有嚴格的規定，不同的設計師對彈簧剛度的 理解千差萬別，本文從力學基本概念入手，鋼結構球形支座在線指導安裝，系統梳理各種支座形式下支座彈簧剛度取值的方法。
1. 當網架支座采用固定鉸支座時。
此種情況下支座水平彈簧剛度即為下部支承結構對網架的水平約束剛度，下部結構對網架的水平 約束剛度應從整體模型中得到。用通用有限元軟件
（比如 3d3s）建立網架和下部支承結構的整體模型，將網架和下部結構模型調試至整體指標、構件配筋、 撓度、裂縫、強度、穩定、長細比等均滿足規范要求時，查看單工況下網架支座反力，然后刪除下部結構， 將網架支座處加上彈性約束，彈簧剛度從
由計算結果對比可見采用兩種不同軟件所計算得出的數據均比較接近，同時亦滿足了規范的要求， 從而保證了結構設計的可靠性和安全性。另外還在建筑底部幾層外框密柱采用了型鋼混凝土柱，以保證建筑有足夠的延性和抗震能力。
LQZ球型支座的技術性能?LQZ球型支座的技術性能??
1、支座豎向承載力分?34?級：1000、1500、2000、2500、3000、3500、4000、4500、5000、5500、6000、?7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000、?32500、35000、37500、40000、45000、50000、60000、70000、80000、90000、100000kN；也可根?據用戶要求進行特殊規格的設計、制造
2、設計轉角：0.02rad。?
3、支座可承受的水平力：GD?固定支座各向、DX?單向活動支座的限位方向向，為支座設計豎向承載力的?10%。多向活動(DX)支座各向、DX?單向活動支座活動方向的設計水平力為支座豎向設計承載力的?5%。?
4、支座設計位移：SX?雙向活動支座和?DX?單向活動支座的順結構方向的主位移量設計位移為±100mm?和±150mm，SX?雙向活動支座的橫向位移量為±40mm，鋼結構球形支座抗沖擊力大，DX?單向活動支座橫向位移限值為±3mm。當所需位移量不同時，可進行特殊設計；?5、活動支座設計摩擦系數：常溫（-25℃～60℃）低溫（-40℃～-25℃）μ≤0.03?μ≤0.05?
6、溫度適用范圍：-40℃～+60℃?
7、支座使用環境：支座根據使用環境可分為普通型（適用于一般大氣環境）和耐蝕型（適用于海洋大氣環境及重度污染大氣環境），江蘇鋼結構球形支座，耐蝕型支座需在型號?LQZ?后加注（NS）以做標識。?
8、對于有坡度要求的梁體，預制梁橋采用在支座上座板頂面設置楔形板的方式以適應梁體的坡度要求；現澆梁橋的坡度由梁底混凝土調整，支座本體不設坡度。

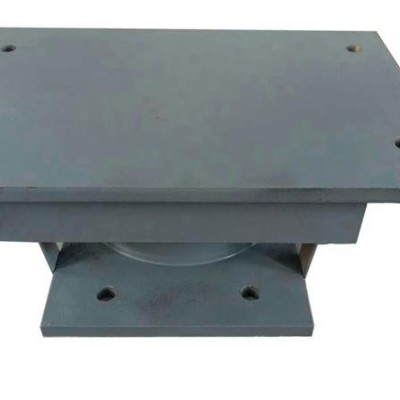

拉壓球型支座屬于橋梁支座技術領域，也稱滑動萬向拉壓支座。其主要技術特征為：包括上 支座板、球面襯板和下支座板，球面襯板的頂面鑲 嵌有平面聚四氟乙烯滑板，下支座板的頂面鑲嵌 有球面聚四氟乙烯滑板，上支座板的底部設置有 頂部拉板，所述下支座板的底部設置有至少一組 底部拉板、抗拉板和位移板，所述的底部拉板、抗 拉板和位移板的外型為圓形。衡水豐垚公司生產的KLQZ系列球形抗拉支座能完成普通支座的轉動，承受水 平力和壓力，還可抵抗豎向拔力，實現萬向大位移 水平滑動。
1.萬向球型拉壓鋼支座，包括上支座板、球面襯板和下支座板，球面襯板的頂面鑲嵌有平面聚 四氟乙烯滑板，下支座板的頂面鑲嵌有球面聚四氟乙烯滑板，上支座板的底部設置有頂部 拉板，其特征在于：所述下支座板的底部設置有至少一組底部拉板、抗拉板和位移板。
2.滑動萬向球型拉壓鋼支座，其特征在于：所述的底部拉板、抗拉板和位移 板的外型為圓形。
3.滑動萬向球型拉壓鋼支座，其特征在于：所述的抗拉板和位移板活動連 接。
4.滑動萬向球型拉壓鋼支座，鋼結構球形支座在線報價，其特征在于：所述的底部拉板和抗拉板之間、 底部拉板和位移板之間分別設置有不銹鋼板和聚四氟乙烯滑板構成的摩擦副。
5.滑動萬向球型拉壓鋼支座，其特征在于：所述底部拉板、抗 拉板和位移板為兩組以上，上面一組的位移板和下面一組的底部拉板活動連接。
萬向拉壓球形鋼支座
在橋梁建設中使用的橋梁支座按使用性能分為固定支座、單向活動支座、雙向活 動支座。各類型支座在使用中能只承受水平力和壓力，不能對垂直方向的拉力產生作用。近 來有人研究了拉壓支座，在上支座板的底部設置了頂部拉板，在出現對支座的拉拔現象時， 頂部拉板對下支座板作用，在保持整個支座完整的基礎上將上拔力抵消，消除上拔力對支 座的影響，使得整個支座在具備原來承受水平力和壓力的基礎上，能承受垂直方向的拉力。 但這種支座難以解決大位移水平滑動問題。豐垚工程材料有限公司-鋼結構球形支座抗沖擊力大由衡水豐垚工程材料有限公司提供?！翱拐鹎蛐武撝ё?抗震球鉸支座,固定鉸支座,滑動鉸支座”選擇衡水豐垚工程材料有限公司，公司位于：河北省衡水市桃城區趙家圈東貢家臺村北157號，多年來，衡水豐垚堅持為客戶提供好的服務，聯系人：郭森。歡迎廣大新老客戶來電，來函，親臨指導，洽談業務。衡水豐垚期待成為您的長期合作伙伴！
