建筑鋼結構球型支座，固定球形支座，單向（X向）活動鑄鋼支座
建筑鋼結構球型抗拉支座就是提供一種既能承受水平力和壓力、抵抗豎向拉力， 又能萬向大位移水平滑動的萬向拉壓支座。

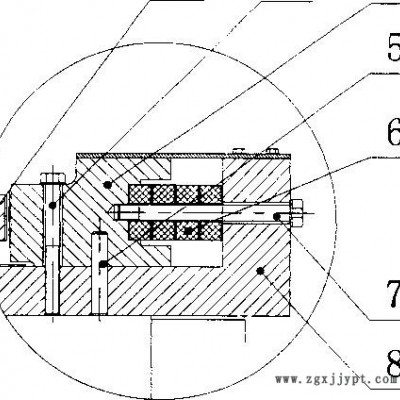

固定球形拉壓支座：包括上支座板、球 面襯板和下支座板，球面襯板的頂面鑲嵌有平面聚四氟乙烯滑板，下支座板的頂面鑲嵌有 球面聚四氟乙烯滑板，上支座板的底部設置有頂部拉板，所述下支座板的底部設置有至少 一組底部拉板、抗拉板和位移板。
活動抗拉球形支座工作原理：所述的底部拉板、抗拉板和位移板的外型為圓形；所述的抗 拉板和位移板活動連接；所述的底部拉板和抗拉板之間、底部拉板和位移板之間分別設置 有不銹鋼板和聚四氟乙烯滑板構成的摩擦副；所述底部拉板、抗拉板和位移板為兩組以上， 上面一組的位移板和下面一組的底部拉板活動連接。
萬向拉壓支座與現有技術相比，下支座板的底部設置有多組 底部拉板、抗拉板和位移板，底部拉板、抗拉板和位移板的外型為圓形。這樣，上支座板、球 面襯板和下支座板完成普通支座的轉動，承受水平力和壓力。當出現豎向拉力時，頂部拉 板與下支座板、每組底部拉板與抗拉板依次承受拉力，支座通過層層傳遞，將上拔力傳給墩 臺。當出現大位移水平滑動，上一組底部拉板在位移板上水平任何方向滑動位移，當這一組 位移到限位時，帶動下一組滑移，支座通過層層傳遞，實現不同位移量。支座采用多層設計 后，在增加徑向位移量時，其下層徑向尺寸比上層只增加位移量。如果支座只采用一層結構 時，在位移量增加時，支座徑向尺寸要比多層設計同位移量增加徑向尺寸為位移量的2倍， 這樣支座徑向尺寸太大。采用多層設計后高度適當增加，減小徑向尺寸，可節省支座用料， 降低成本。該支座在可抵抗豎向拔力的同時可實現萬向大位移水平滑動?？估搴臀灰瓢?活動連接，上面一組的位移板和下面一組的底部拉板活動連接，方便支座的安裝。底部拉板 和抗拉板之間、底部拉板和位移板之間分別設置有不銹鋼板和聚四氟乙烯滑板構成的摩擦 副，可大大降低水平摩擦力。
球形支座的主要特點球形支座的主要特點?
球形支座和盆式支座都是面接觸受力形式的支座種類，九江球形支座，但它們是有區別的，主要表現在如下方面：?（1）?首先，球形支座和盆式支座都是通過面?zhèn)鬟f作用力，所以支座下的支撐面
上的應力比較均勻。?
（2）?球形支座是通過球冠形的鋼襯板與接觸的球面四氟滑板之間的滑動來滿
足橋梁的轉動要求，可靈活轉動，并可完全釋放彎矩，是理想鉸。變形前后支座反力永遠通國球心，可以釋放彎矩。轉動力矩只與鋼襯板的球面半徑有關，與支座的轉角大小無關，因此球形支座的轉動力矩小，目前球形支座的轉角可做到0.06rad及以上，適用于大轉角的橋梁支座。而盆式支座是通過盆中的橡膠板轉動變形來適應梁體轉角需要，由于橡膠的轉動變形受橡膠板的直徑，厚度和硬度的影響，雙向滑動球形支座，也就是說支座轉動時，隨著支座轉角的變化，中資路橋支座的力矩也相應發生變化，鋼結構球形支座價格，而橡膠板的厚度有一定的限制，在橡膠板厚度受限制的條件下，盆式支座的設計轉角一般為小于0.02rad。所以，盆式支座轉動的適應范圍和靈活性遠不及球形支座。同時，球形支座各項轉動性能一致，較適合于彎橋和寬橋的場合使用。?（3）?球形支座不使用橡膠承壓，球形支座批發零售，所以不存在因橡膠老化變硬而影響支座的轉動
功能問題，更適合低溫地區橋梁工程上使用。
目前網架設計一般習慣把網架支座水平約束簡化為彈性約束，國家規范對網架支座彈簧剛度的 取值沒有嚴格的規定，不同的設計師對彈簧剛度的 理解千差萬別，本文從力學基本概念入手，系統梳理各種支座形式下支座彈簧剛度取值的方法。
1. 當網架支座采用固定鉸支座時。
此種情況下支座水平彈簧剛度即為下部支承結構對網架的水平約束剛度，下部結構對網架的水平 約束剛度應從整體模型中得到。用通用有限元軟件
（比如 3d3s）建立網架和下部支承結構的整體模型，將網架和下部結構模型調試至整體指標、構件配筋、 撓度、裂縫、強度、穩定、長細比等均滿足規范要求時，查看單工況下網架支座反力，然后刪除下部結構， 將網架支座處加上彈性約束，彈簧剛度從
由計算結果對比可見采用兩種不同軟件所計算得出的數據均比較接近，同時亦滿足了規范的要求， 從而保證了結構設計的可靠性和安全性。另外還在建筑底部幾層外框密柱采用了型鋼混凝土柱，以保證建筑有足夠的延性和抗震能力。
衡水豐垚鋼結構支座(圖)-雙向滑動球形支座-九江球形支座由衡水豐垚工程材料有限公司提供?！翱拐鹎蛐武撝ё?抗震球鉸支座,固定鉸支座,滑動鉸支座”選擇衡水豐垚工程材料有限公司，公司位于：河北省衡水市桃城區趙家圈東貢家臺村北157號，多年來，衡水豐垚堅持為客戶提供好的服務，聯系人：郭森。歡迎廣大新老客戶來電，來函，親臨指導，洽談業務。衡水豐垚期待成為您的長期合作伙伴！
