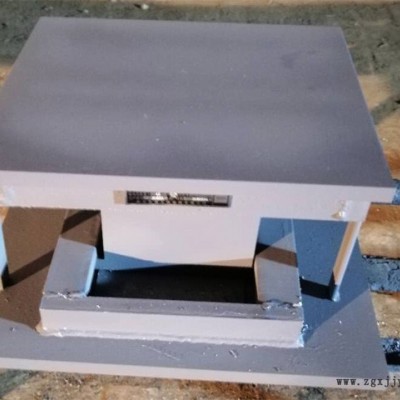

抗震球型支座
抗震球型支座，特別是一種適用于鐵路橋、公路橋、 城市高架橋以及各種大型架空結構的球型支座。它由 上、下預埋板2、17、上、下底板5、15、中芯機構組成，所述 中芯機構由座體24、彈性圈11、襯板26、緩沖板25、7、鋼 板6、20、19、彈性圈14以及上拉塊8、下壓板22構成^ 本實用新型既能起到良好的抗震作用，又能發揮減震、消 能的優異效果。
1、一種球型支應，由上、下蕷埋板⑵、(17)、上、下底板(5)、(15)、中芯 機構組成，其特征在于所述中芯機構由座體(24)、彈性國(11)、村板(26)、緩沖板
(2) 、⑺、鋼板(6)、(20)、(19)、彈性圏(14)以及上拉玦⑻、下壓板(22)構成， 彈性圈(11)設在座體(24)外倒，KZ滑動球形支座批發零售，座體(24)的上部具有一球形凹腔(23)，相對應地村板
(3) 的下部形成一呈拋物面的球風該拋物面的球冠與球形凹腔(23)相配，緩沖板 (25)墊設在球形凹腔(23)內，藉由其起村板(26)與座體(24)之間的緩沖，村板(26)的 上部形成一凹腔(27)，緩沖板⑺、鋼板⑹依序疊設在該凹腔(27)內，KZ滑動球形支座，倒板(20)與鋼 板(19)二者相接觸，鋼板20嵌設在座體(24)底部，KZ滑動球形支座免費出圖，鋼板(19)置于下座板(15)上彈性 _ (14)里于下座板(15)上，并對應于主體(24)的座體下沿(12)，且其與底座下沿(12) 之間保持有間睞(2S)，上拉塊(8)固定在上廢板(5)上，并對應于彈性圈(11)，且其與 彈性圈(11)之間保留有間隙(29)，下壓塊(22)固定在下底板(15)上，藉由其限擋彈性 閩(14)。
2、 球型支座特征在于彈性圈(11)、(14)為阻尼橡 肢圈。
3、球型支座特征在于間1*( 2 8)大于間隙(29)。
4、球型支座特征在于緩沖板(7)、(25)為聚四氟 乙練板。
5、 球型支座特征在于鋼板(6)、(20)、(19)為不 錄鋼板。
普通盆式支座和球形鋼支座的區別?盆式橡膠支座是利用被半封閉鋼制內的彈性橡膠塊，在三向受力狀態下具有流體的性質特點，來實現橋梁上部的轉動，同時依靠中間鋼板上的四氟乙烯滑板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所承受的剪切不再由橡膠完全承擔，而間接作用于鋼制底盆及四氟乙烯滑板與不銹鋼之間的滑移上。從長期試驗的數據看，橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2，比無側向約束的抗壓彈性模量增大近20倍，因而盆式支座承載能力大為提高，解決了板式橡膠支座承載能力的局限，能滿足大的支承反力、大的水平位移及轉角要求。?
?????球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡膠擋圈組成的一種特殊盆式橡膠支座產品。它將盆式支座中的橡膠板改為球面四氟板因而得名，由于球型支座中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或導向環來約束支座的單向或多向位移，可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。?
球型支座以傳力可靠，轉動靈活的特點，不但具有GPZ盆式橡膠支座承載能力大的特點，座位移大等特點，而且能更好地適應大轉角的需要，與普通盆式支座相比具有下列優點：?
1、球形橡膠支座通過球面?zhèn)髁?，不會出現力的縮頸現象，作用在混凝土上的反力比較均勻?
2、球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達0.05rad.?
3、球型支座各向轉動性能一致，適用于寬橋、曲線橋；?
4、這種支座產品不用橡膠承壓，不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。
節 概述
1. 支座的作用和要求
位置：支座設置在橋梁的上部結構與墩臺之間。
?作用：把上部結構的各種荷載傳遞到墩臺上，并能夠適應活載、溫度變化、混凝士收縮與徐變等因素所產生的變位（位移和轉角），使上下部結構的實際受力情況符合設計的計算圖式。
支座型式和規格的選用，要考慮的因素包括橋梁跨徑、支點反力、對建筑高度的要求、適應單向和多向位移及其位移量的需要，以及防震、減震的需要。
2. 支座的布置
橋梁支座的布置方式：主要根據橋梁的結構型式及橋梁的寬度確定。
簡支梁橋一端設固定支座，另一端設活動支座。
鐵路橋梁由于橋寬較小，支座橫向變位很小，一般只需設置單向（縱向）活動支座。
公路梁橋由于橋面較寬，要考慮支座橫橋向移動的可能性。
?
連續梁橋每聯（由兩伸縮縫之間的若干跨組成）只設一個固定支座。
為避免梁的活動端伸縮量過大，固定支座宜布置在每聯長度的靠中間支點處。但若該處墩身較高，則應考慮避開，或采取特殊措施，以避免該墩頂承受過大的水平力。
?曲線連續梁橋的支座布置會直接影響到梁的內力分布，同時，支座的布置應使其能充分適應曲梁的縱、橫向自由轉動和移動的可能性。
曲線箱梁中間常設單支點支座，僅在一聯范圍內的梁的端部（或橋臺上）設置雙支座，以承受扭矩。有意將曲梁支點向曲線外側偏離，可調整曲梁的扭矩分布。
?當橋梁位于坡道上時，固定支座應設在較低一端，以使梁體在豎向荷載沿坡道方向分力的作用下受壓，以便能抵消一部分豎向荷載產生的梁下緣拉力；當橋梁位于平坡上時，固定支座宜設在主要行車方向的前端。
橋梁的使用效果，與支座能否準確地發揮其功能有著密切的關系，KZ滑動球形支座在線指導安裝，因此在安放支座時，應使成橋后的上部結構的支點位置與下部結構的支座中線對齊。如果考慮到工后徐變，可能需要設置預偏量。
