| 品牌 | 金昊三揚 |
|---|---|
| 型號 | DZU系列橡膠真空帶式過濾機 |
| 樣式 | 帶式 |
| 自動化程度 | 自動 |
| 適用對象 | 污泥 |
| 濾料類型 | 石英砂 |
| 性能 | 精密過濾,高效過濾 |
| 適用范圍 | 化工,石油,制藥,輕工,食品,選礦,水處理,電鍍,冶金,染料 |
| 有效容積 | 10（L） |
| 外形尺寸 | 15X3X2.8（m） |
| 處理能力 | 10T/H |
| 進料含水率 | 99（%） |
| 濾餅含水率 | 25（%） |
| 設備重量 | 1000（Kg） |
真空帶式壓濾機是我一種新型壓濾設備。其以特質濾布介質，依靠真空吸力結合高壓脫水區，通過滾筒與濾布反復擠壓和剪切**大限度的除去濾餅水份的過濾分離設備。適用于工業過濾、污泥過濾等各種粘細物料的脫水
| DZU系列橡膠真空帶式過濾機 |
工作原理 橡膠帶式真空過濾機以濾布為過濾介質，是充分利用物料重力和真空吸力實現固液分離的高效分離設備。采用整體的環形橡膠帶作為真空室。環形膠帶由電機拖動連續運行，濾布鋪敷在膠帶上與之同步運行，膠帶與真空滑臺上環形摩擦帶接觸并形成水密封。料漿由布料器均勻地布在濾布上。當真空室接通真空系統時，在膠帶上形成真空抽濾區，濾液穿過濾布經膠帶上的橫溝槽匯總并由小孔進入真空室，固體顆粒被截留在濾布上形成濾餅。進入真空室的液體經汽水分離器排出，隨著橡膠帶的移動，已形成的濾餅依次進入濾餅洗滌區和吸干區**濾布與膠帶分開，在卸料輥處將濾餅卸出。卸除濾餅的濾布的經清洗后獲得再生，再經過一組支承輥和糾偏裝置后重新進入過濾區，開始進入新一過濾周期。
|

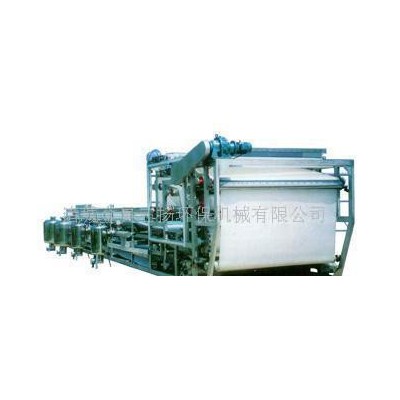

設備外型圖
工藝流程圖
A. 加料裝置
B. 洗滌裝置
C. 濾布
D. 摩擦帶
E. 清洗裝置
F. 橡膠帶
G. 糾錯裝置
H. 濾液總管
I. 切換閥
J. 排液分離器
K. 洗滌泵
L. 真空泵
技術參數表
(點擊查看大圖)
應用實例
