| 壁厚 | 0.2mm |
|---|---|
| 產地 | 河北 |
| 長度 | 100m |
| 公稱壓力 | 0.8Mpa |
| 規格 | AD7.0 |
| 結構形式 | 鋼帶承插口 |
| 類型 | HDPE |
| 溫度范圍 | 100℃ |
| 顏色 | 黑色 |
| 用途 | 承插口 |
| 種類 | HDPE |
| 品牌 | 金巨和 |
| 型號 | 1.2寸 |

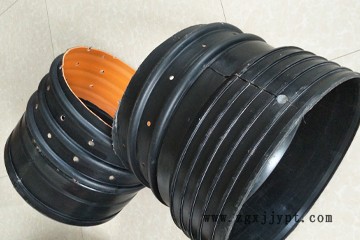

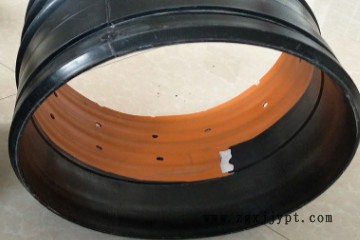

鋼帶管承插式連接結構及連接方法，連接結構包括鋼帶管、插口接頭、承口接頭及密封圈；插口接頭包括插口部和連接部，承口接頭包括承口部和第二連接部；所述連接部承插到鋼帶管的一端內，所述第二連接部承插到鋼帶管的另一端內；插口部插入到承口部內；密封圈設在插口部和承口部之間；所述密封圈包括本體和二個以上的密封環，密封環在本體的外壁上向同一方向上延伸，相鄰密封環之間具有間隙。連接方法包括安裝插口接頭和承口接頭，然后將插口接頭和承口接頭相互連接。該連接結構和連接方法的連接效率高；耗能少，加工成本低；密封性能好。
主權利要求: 1.鋼帶管承插式連接結構，包括鋼帶管、插口接頭、承口接頭及密封圈，其特征在于：所述插口接頭包括插口部和連接部，承口接頭包括承口部和第二連接部,所述連接部承插到鋼帶管的一端內，所述第二連接部承插到鋼帶管的另一端內,插口部插入到承口部內,密封圈設在插口部和承口部之間,在插口部的外壁上設有向內凹陷的環形容置槽，所述的密封圈套在容置槽內，所述插口部和連接部形成有臺階，在臺階處設有過渡部,在承口部的端部設有與過渡部配合的第二過渡部,所述密封圈包括本體和兩個以上的密封環，密封環在本體的外壁上向同一方向沿軸向傾斜延伸，相鄰密封環之間具有間隔，所述本體和各密封環為一體結構，密封圈通過在模具中一體注塑成型而成，所述密封圈上的密封環傾斜方向為承口部的插入運動方向，其作用是所述插口接頭插入到承口接頭內后，密封環對承口接頭的軸向退出具有摩擦力，用于防止承口接頭從插口接頭中脫離。
