| 標準 | 國標 |
|---|---|
| 材質 | 碳鋼 |
| 工作溫度 | 高溫 |
| 公稱通徑 | DN15-200 |
| 結構形式 | 固定球球閥 |
| 連接形式 | 法蘭 |
| 流動方向 | 雙向 |
| 驅動方式 | 手動 |
| 適用介質 | 各種高腐蝕化學介質 |
| 用途 | 截止 |
| 作用對象 | 泵、水、管道、容器等 |
| 零部件及配件 | 主體、付體、帶桿球體、填料箱、密封圈、填料壓蓋、填料、手柄 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 三通式 |
| 品牌 | 華昊 |
| 型號 | ZG325 |
靖江華昊化工設備制造有限公司品質生產和銷售（批發）襯氟閥門系列之球閥襯F46、40、PFA 三通球閥。

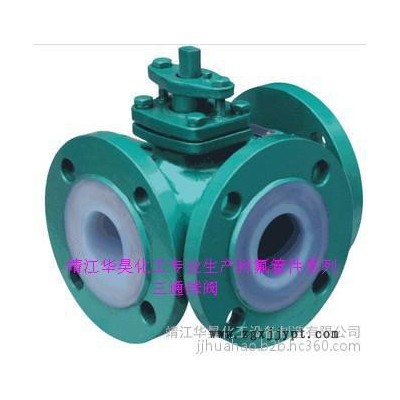

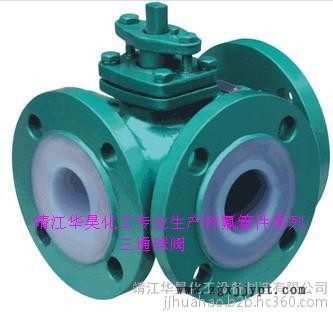

三通球閥
靖江華昊化工生產的襯三通球閥的基本信息：
中文名稱：三通球閥 外文名稱：Three way ball valve
主要結構：T型三通、L型三通、X型三通 密封結構：全包/半包、全襯/半襯
密封形式：軟密封、硬密封 主要特點：多通道切斷/連接、方向轉換等
驅動方式：手動、氣動、電動 連接方式：夾箍、焊式、法蘭、螺紋、由任| 三 通 球 閥 | |||||||||||
| 主要零件材料 | |||||||||||
| 零件名稱Parts name | 材質Material | ||||||||||
| 主體Main | ZG325襯1iningF46、F40、PFA | ||||||||||
| 付體Appendages | ZG325襯1iningF46、F40、PFA | ||||||||||
| 帶桿球體－－Ball | ZG325外包outsourcingF46 | ||||||||||
| 填料箱Fill me | 45#襯1iningF46 | ||||||||||
| 密封圈Seal | F4 | ||||||||||
| 填料壓蓋Packing gland | FA3 | ||||||||||
| 填料Packing | F4 | ||||||||||
| 手柄Handle | A3 | ||||||||||
| 主要性能規范 | |||||||||||
| 公稱壓力 Nominal pressure | 試驗壓力Test pressure | 工作壓力 Work pressure | 工作溫度 Temperature | ||||||||
| 密封Seal | 強度Strength | ||||||||||
| 10kgf/cm2 | 10kgf/cm2 | 15kgf/cm2 | 10kgf/cm2 | -80℃～+200℃ | |||||||
| 主要外形尺寸及連接尺寸 | |||||||||||
| 公稱通徑 Nominal diameter | 尺 寸 Size | ||||||||||
| L | D | D1 | D2 | B | F | Z-Φ | L0 | H | |||
| 15 | 130 | 95 | 65 | 45 | 14 | 3 | 4-Φ14 | 180 | 104 | ||
| 20 | 140 | 105 | 75 | 55 | 16 | 3 | 4-Φ14 | 180 | 104 | ||
| 25 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 | 180 | 104 | ||
| 32 | 165 | 135 | 100 | 78 | 18 | 3 | 4-Φ18 | 200 | 115 | ||
| 40 | 180 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 | 200 | 125 | ||
| 50 | 200 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 | 250 | 132 | ||
| 65 | 220 | 180 | 145 | 120 | 20 | 3 | 4-Φ18 | 250 | 148 | ||
| 80 | 250 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 | 300 | 165 | ||
| 100 | 280 | 215 | 180 | 155 | 24 | 3 | 8-Φ18 | 350 | 180 | ||
| 125 | 320 | 245 | 210 | 185 | 26 | 3 | 8-Φ18 | 600 | 230 | ||
| 150 | 360 | 280 | 240 | 210 | 26 | 3 | 8-Φ23 | 800 | 283 | ||
| 200 | 400 | 335 | 295 | 265 | 28 | 4 | 8-Φ23 | 1200 | 325 | ||
靖江華昊化工品質供應的三通球閥的特點：
1、氣動三通球閥、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球閥使用壽命長，流通能力大，阻力小
3、三通球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態
球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是被廣泛采用的一種新型閥門。靖江華昊化工銷售的三通球閥的工作方式：
L型流道的三通4面閥座球閥，采用2面閥座。主要用于流路的換向。
T型流道的三通4面閥座球閥，采用4面閥座，受力平衡，保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
靖江華昊化工品質供應的三通球閥的優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
高平臺球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。靖江華昊化工可根據客戶要求加工形狀特殊的各種非標襯四氟制品,如大口徑(≤DN800)非標加長彎頭、大口徑不規則襯四氟三通、四通、五通及多支管全模壓非標配件。管線配置我們可根據客戶要求提供L=4000～100范圍內各種長度直管、國標彎頭、三通、四通、異徑管等配件或根據客戶提供的管線圖分解制造；同時我們還免費現場設計和測繪，確?？蛻衄F(xiàn)場安裝準確無誤。除提供完整的成品外，客戶還可以來料加工（為保證襯四氟質量**，請焊制鋼件前電話溝通選用鋼管的壁厚、外徑等參數，以確保四氟管與鋼管級配合理；彎頭、三通、大小頭請確認其中心高尺寸，盡可能按**現行標準制作，我們有根據**標準參數制作的成套模具，降低制造成本，為客戶節約工程造價。）
