| 電動機功率 | 35KW |
|---|---|
| 類別 | 膠帶硫化機 |
| 樣式 | 臥式 |
| 運行方式 | 全自動硫化機 |
| 重量 | 1500kg |
| 寬度 | 800㎜ |
| 品牌 | 程煤 |
| 型號 | DSLJ800 |
| 加工定制 | 是 |

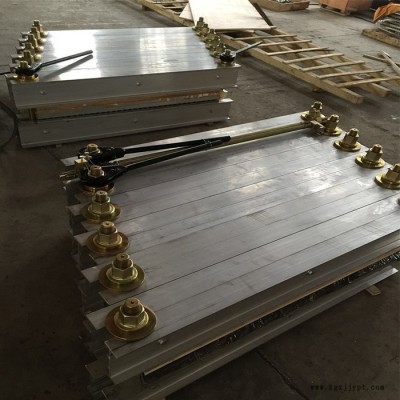

主要結構簡介
硫化機有主機（1、機架，2、夾緊裝置，3、墊鐵，4、螺桿，5、螺母，6、墊圈，7、高壓軟管，8、試壓泵 9、隔熱板，10、上加熱板，
11、二次電纜，12、電控箱，13、電纜組成 14、下加熱板，15、水壓板），
硫化機產品概述：
DSLJ型電熱式膠帶硫化機（下稱硫化機），體積小、重量輕，普通三相電源供電，熱板溫度均勻，水壓系統供給（0～1.8MPa）均勻壓力，配有輕型全自動電控箱。電控箱與主機的連接由一體化插件及多芯電纜完成，操作方便、目前應用于冶金、礦山、電廠、港口、建材、化工等和腐蝕金屬的有害性氣體場合的帆布、尼龍、鋼繩芯運輸膠帶的現場硫化膠接。亦適用于耐腐、耐熱等性能膠帶的硫化接頭。
功能完整電熱式膠帶硫化器DSLJ-800×830mm技術規范及參數
| 名 稱 | 單位 | 規 格 | |
| 粘接輸送帶接頭長度 | mm | 800×830 （單臺配置） | |
| 硫化器型號 |
| DSLJ-800 | |
| 硫化溫度 | ℃ | 145±3℃ | |
| 硫化升溫時間 | min | ≤30 | |
| 硫化工作壓力 | Mpa | 1.5 | |
| 電源電壓 | V | 380V | |
| 總功率 | Kw | 13.92 | |
|
硫 化 板 （單板） | 有效工作面尺寸 （長×寬×厚度） | mm | 1010×830×31 |
| 功率 | Kw | 6.96/塊 | |
| 熱板電流 | A | 6.1 | |
| 單塊硫化板重量 | Kg | 65 | |
| 硫化板型材材質 |
| 鋁合金 | |
|
|
|
|
|
|
機 架 | 數量 | 支 | 10 |
| 單支機架截面尺寸 (長×寬×高) | mm | 1250×160×170 | |
| 單支機架重量 | Kg | 22 | |
| 機架型材材質 |
| 鋁合金 | |
| 夾緊裝置 | 螺栓規格及長度 |
| TR40×550 |
| 水 壓 板 | 外形尺寸(長×寬) | mm | 1010×830 |
| 重量 | Kg | 55 | |
| 水壓板框架型材材質 |
| 鋁合金 | |
| 整機 | 外形尺寸(長×寬×高) | mm | 1592×830×580 |
|
| 總重量 | Kg | 515 |
四、DSLJ800*830mm 膠帶硫化機配置表（單臺配置相同）
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
| 1 | 機架 | 10根 | 8 | 電源輸入線連航空插頭 | 1根 |
| 2 | 上、下加熱板 | 2塊 | 9 | 電源輸出線連插頭 | 2根 |
| 3 | 上、下隔熱板 | 2塊 | 11 | 棘輪扳手 | 2只 |
| 4 | 水壓板 | 1塊 | 12 | 說明書、膠結工藝、裝箱單、合格證 | 1份 |
| 5 | 螺桿、螺母 | 10套 |
|
|
|
| 6 | 全自動電源控制箱 | 1臺 |
|
|
|
| 7 | 手動泵（包括高壓膠管連快速接頭） | 1臺 |
|
|
|
