| 產地 | 山東 |
|---|---|
| 電流 | 200（A） |
| 工作電壓 | 220V |
| 工作溫度 | 40 |
| 認證 | IOS9001 |
| 衰減 | 3 |
| 特性阻抗 | 4 |
| 彎曲半徑 | 20 |
| 芯數 | 1 |
| 品牌 | 潤煤 |
| 型號 | rm |
| 外殼顏色 | 黑色 |
| 傳播速度 | 5 |
| 直流回路電阻 | 2 |
| 芯線材質 | 紫銅線 |

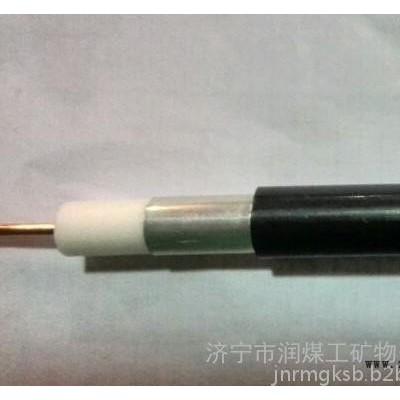

聚乙烯絕緣聚氯乙烯護套同軸電纜
同軸電纜
產品用途：主要用于有線電視系統和HFC光纖—同軸電纜傳輸數據、語音和圖像信號。
產品特點：具有性能穩定、電壓駐波比小、衰減小、縱向密封性好、彎曲性好、接收頻道寬、衰減小、結構均勻性好、抗干擾性能好、防潮能力強的特點。
主要產品型號、規格
產品型號 | 產品名稱 | 執行標準 |
SYWV-75-5 SYWV-75-7 SYWV-75-9 | 電視分配系統用物理發泡聚乙烯絕緣聚氯乙烯護套同軸電纜 | GY/T135-1998 |
SYWY-75-7 SYWY-75-9 SYWY-75-12 | 電視分配系統用物理發泡聚乙烯絕緣聚乙烯護套同軸電纜 |
產品主要技術參數
序號 | 項目 | 單位 | 技術參數 | |||||||||||
|
|
|
| |||||||||||
最小 | 標稱 | 最大 | 最小 | 標稱 | 最大 | 最小 | 標稱 | 最大 | 最小 | 標稱 | 最大 | |||
1 | 內導體 | mm | 0.98 | 1.00 | 1.02 | 1.64 | 1.66 | 1.68 | 2.12 | 2.15 | 2.18 | 2.74 | 2.77 | 2.80 |
2 | 絕緣外徑 | mm | 4.60 | 4.80 | 5.00 | 7.00 | 7.25 | 7.50 | 8.75 | 9.00 | 9.25 | 11.20 | 11.50 | 11.80 |
3 | 外導體 | mm |
|
| 5.8 |
|
| 8.3 |
|
| 10.3 |
|
| 12.8 |
4 | 纜芯介質強度 | KV | 1.6 |
|
| 1.6 |
|
| 1.6 |
|
| 1.6 |
|
|
5 | 絕緣電阻 | MΩ.Km | 5000 |
|
| 5000 |
|
| 5000 |
|
| 5000 |
|
|
6 | 護套介電強度 | KV | 3.0 |
|
| 5.0 |
|
| 3.0 |
|
| 5.0 |
|
|
7 | 特性阻抗 | Ω | 72.0 |
| 78.0 | 72.5 |
| 77.5 | 72.5 |
| 77.5 | 73.5 |
| 77.0 |
8 | 衰減常數 5MHz 50MHz 200MHz 550MHz 800MHz 1000MHz （20℃） | dB/100m dB/100m dB/100m dB/100m dB/100m dB/100m |
|
| 2.2 4.8 9.7 16.8 20.3 24.2 |
|
| 1.5 3.2 6.4 10.7 13.3 15.1 |
|
| 1.2 2.4 5.0 8.5 10.4 11.9 |
|
| 0.7 1.9 3.9 6.7 8.2 9.5 |
9 | 回波損耗 VHF UHF | dB dB | 20.0 18.0 |
|
| 20.0 18.0 |
|
| 20.0 18.0 |
|
| 20.0 18.0 |
|
|
10 | 屏蔽衰減 5MHz 50MHz 200MHz 500MHz 800MHz | dB dB dB dB dB | 60 60 70 70 70 |
|
| 60 60 70 70 70 |
|
| 60 60 70 70 70 |
|
| 90 90 100 100 100 |
|
|
