| 標稱截面 | 20 |
|---|---|
| 產品認證 | SGS |
| 電阻 | 25 |
| 護套厚度 | 15 |
| 每卷長度 | 20 |
| 適用范圍 | 其他 |
| 芯數 | 5 |
| 顏色 | 桔色 |
| 用途 | 其他 |
| 護套材質 | PVC |
| 線芯材質 | 鍍錫銅線 |
| 電線最大外徑 | 25 |
| 品牌 | 潤煤 |
| 型號 | 其他 |
| 加工定制 | 是 |
| 標稱截面積 | 25 |
| 單線標稱直徑 | 20 |
| 線芯絕緣材質 | 其他 |
| 線芯導體材質 | 其他 |
| 適用導線 | 25 |

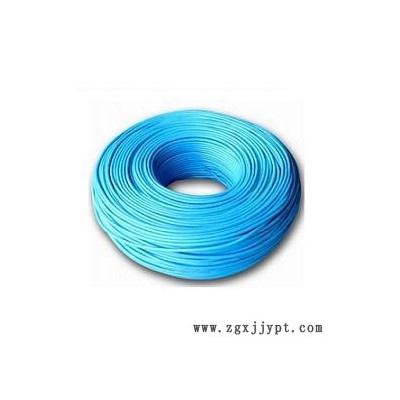

聚氯乙烯絕緣電線（JB8734-98）
一、用途Use
本產品適用于交流額定電壓 450/750V 及以下的動力裝置的固定敷設。
This product isfit for ac rated voltage 450/750V.
二、工作溫度Workin temperture
BV-105 型不超過 105°C，其它不超過70°C敷設溫度不低于 0℃ 。
BV-105 model notmore than 105°C,others not more than 70°C,installation temperature not lowerthan 0°C
三、型號、名稱：見表1 Model and name：see table 1
型號 Model | 名稱 Name |
BV | 銅芯聚氯乙烯絕緣電線 Copper core PVC insulation power line |
BLV | 鋁芯聚氯乙烯絕緣電線 Aluminium core PVC insulation power line |
BVR | 銅芯聚氯乙烯絕緣軟電線 Copper core PVC insulation flexible power line |
BVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形電線 Copper core PVC insulation PVC sheath round power line |
BVVB | 銅芯聚氯乙烯絕緣聚氯乙烯護套平形電線 Coppercore戶VC insulation戶VC sheath parallel power line |
BLVVB | 鋁芯聚氯乙烯絕緣聚氯乙烯護套平形電線 Aluminium core PVC insulation PVC sheath parallel power line |
BV-105 | 銅芯耐熱1050C聚氯乙烯絕緣電線 Copper core heat-resistance 1050C PVC insulation |
四、規(guī)格尺寸及技術參數：見表 2-6 Specification,size andtechnological data（see table 2-6）
BV 300/500V 《參數2》《Data 2》
BV BLV(BV-105) 470/750V 《參數3》《Data 3》
BVVB、BLVVB300/500V 《參數4》《Data 4》
BVV450/750V 《參數5》《Data 5》
BVR450/750V 《參數6》《Data 6》
五、技術性能 Technological property
1）成品絕緣線和成品電線、放在 20±5°C 的室溫水中至少1h后，能經受下表規(guī)定的交流電壓試驗。
2）電線具有良好的電氣絕緣性能、力學性能和不延燃性能，質量可靠，方便耐用。
3）成品電線的絕緣或護套表面應有生產廠名、型號和電壓的連續(xù)標志。
1）Finishid insulation core and finishedpower line are put into the water at the temperature 20±5°C for anhour. they should be able to experience theAC voltage testing.
2）Outer power line is good at insulationproperty.mechines roperty and non-inflammabilty with reliable quatilty andconve-nient durability.
3）Finished power line should have productsname,model and voltage signs.
試驗名稱 Testing name | 實驗項目 Testing item | 試驗值Testing value | ||
電線額定電壓 Rated voltage of wire | ||||
300V/500V | 450V/750V | |||
成品絕緣線芯電壓試驗 Finished insulation wire voltage testing | 試驗電（V）/按絕緣厚度 Testing voltage：in accordancce with insulation thickness | 0.6mm及以下 0.6mm and below | 1500 | |
0.6mm及以上 Over 0.6mm | 2000 | |||
電壓施加時間不小于(min) Voltage bring to bear on time nor less than | 5 | |||
成品電線電壓試驗 Finished product wire voltage testing | 試驗電壓 Testing voltage | 2000 | ||
電壓施加時間不小于 Voltage bring to bear on time nor less than | 5 | |||
