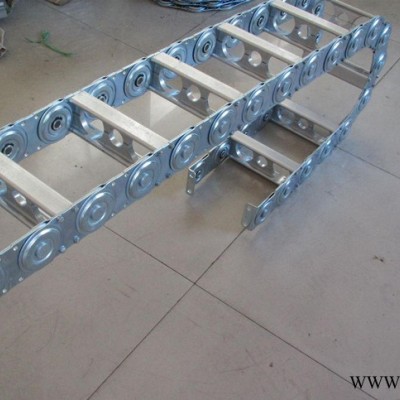

鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置 ( 允許不用支撐輪 ) 長度大 , 支撐板可依顧客需要制作 , 適用于工作母機 , 移動機械等 . 其彎曲半徑為 100 － 600mm 鏈板高度為 50 － 150mm, 可任意選用。
    TLG 型鋼制拖鏈其使用行程**大為 40 米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為 5mm鏈板的高度，也**是支撐板的高度，是由電纜**大直徑?jīng)Q定的，機床**大限度運轉時，如拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
    彎曲半徑要根據電纜的**大直徑選擇并應達到電纜直徑的 10 倍。彎曲半徑可根據所給表格選擇100 －600mm ，行程小的可相應選擇較小的半徑。
    拖鏈的長度＝1／2行程＋4個彎曲半徑, 這只適用于當固定聯結是在行程的中點時.拖鏈的固定可根據機床位置情況選擇. 固定角鋼可放在外周或內周在拖鏈內或外部 , 一般情況聯結部分在拖鏈內 , 而向外周。

鋼制拖鏈主要參數及支撐尺寸：

型號   彎曲半徑 R(mm)   節距   a   c   d   e   f   g   h   k   允許不用支撐輪時   重量 100mm   長度m   負載kg／m     TLG75   100/150/200/250/300   75   31   50   8   4   30   12   9   15   3/2/2   20/30/30   4.90/4.80/5050       TLG100   150/200/250/300/400   100   49   75   10   4   50   17   11   21   4/3/3   25/40/40   9.10/9.10/10.00       TLG125   200/250/300/400/500   125   68   100   14   4   70   22   13   28   6/4/4   30/50/50   18.10/18.10/19.30       TLG175   250/300/400/500/600   175   118   150   14   8   115   26   13   32   10/8   10/30   25.00

TLG125 300 1000 320 型號 半徑 長度 支撐板寬度

TLG型的多種不同支撐板：     TLG 鋁合金型拖鏈與一般拖鏈不同，它可通過固定的鋁型材滿足不同要求的需要，支撐板寬或達 1000mm，在**高速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到**保護。     我們每二節鏈板提供一條支撐板。如每一節均需支撐板，請?jiān)谟嗀洉r(shí)，訂銀色鋁合金護板的拖鏈。訂貨型號為 325525/625 。進一步的了解請參見下圖“銀色護板”。     TLG 鋁合金型是解決較大鋼鏈的**的解決辦法。支撐板可根據使用者的要求生產。牢固的結構，使支撐板寬度可達到 1200mm 。     TLG 型帶塑料隔條，可隨意移動調節位置，進行多種分隔，見右圖。如果電纜規格多，可選用此經濟的裝置。
