| 品牌 | 世強 |
|---|---|
| 型號 | DN30 |
| 截面形狀 | O型 |
| 材質 | 金屬纏繞墊 |
| 產品等級 | 優 |
| 使用壓力 | 10（MPa） |
| 使用溫度 | 260（℃） |
| 厚度 | 3（mm） |
| 性質 | 耐腐蝕,耐磨損,耐高壓,耐高溫 |
| 是否標準件 | 標準件 |
| 是否進口 | 否 |
| 樣品或現貨 | 現貨 |
| 類型 | 密封圈 |
| 適用范圍 | 泵,軸承,汽車,門窗,閥門,電器 |
| 作用 | 密封 |
uijia【世強】耐油石棉墊片 石棉橡膠墊片 三元乙丙橡膠墊片金屬纏繞墊片
金屬纏繞墊片采用**SUS304、SUS316（“V”形或“W”形) 金屬纏繞墊片分四種形式：基本型金屬纏繞墊片（DM-6006A）、帶內環型金屬纏繞墊片（DM-6006B）、帶外環型金屬纏繞墊片（DM-6006C）、帶內外環型金屬纏繞墊片（DM-6006D）。
金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性佳的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其大壓緊度，金屬纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。
【產品用途】
金屬纏繞墊片應用范圍：石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。 ??
【產品規格】
| 項目 | 厚度 | 公差 |
| 墊片厚度 | 4.5, 3.2 | +0.2 -0.1 |
| 環厚度 | 3.0 | ±0.24 |
【金屬纏繞墊片】：
| DIN (mm) | ANSI B16.5 BS1560 (mm) Mss sp-44 | API 605 | 公差 | |
| 內環內徑 墊片內徑 | <=600 | <=24" | >=26" and <=34" | ±0.5 |
| >600 and <=800 | >24" and <=34" | >=36" and <=60" | ±0.9 | |
| >800 and <=1600 | >34" and <=60" | ±1.3 | ||
| >1600 | >60" | ±1.6 | ||
| 墊片外徑 | <=600 | <=24" | <=24" | ±0.9 |
| >600 and <=160000 | >24" and <=60" | >24" and <=60" | ±1.8 | |
| 1600 | >60" | ±2.2 | ||
| 外環外徑 | >=1/2" and <=60" | ±0.9 | ||
| <=600 | <=24" | 0-1.0 | ||
| >600 and <=1000 | >24" and <=34" | 0-1.8 | ||
| >1000 and <=1600 | >34" and <=60" | 0-2.2 |
【金屬纏繞墊片】技術參數：
| 纏繞墊片系數 | m=2.5-4 |
| 纏繞墊片使用壓力 | ≤25MPa |
| 纏繞墊片使用溫度 | -196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片**小預緊比壓 | y=68MPa |
金屬纏繞墊片

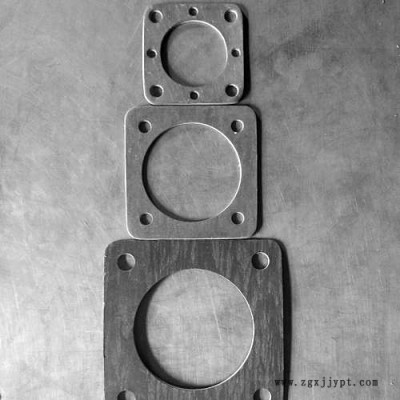

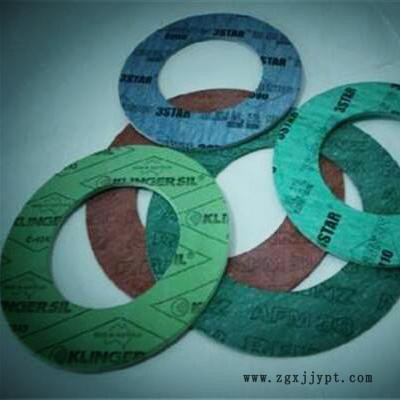

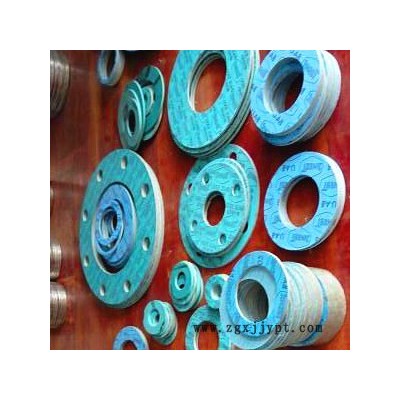

在某些溫度、壓力不高的管道上，現在還在使用石棉橡膠墊片。
由于石棉橡膠墊片易產生黏結法蘭、溶脹、填充劑碳化、氯離子和硫化物腐蝕等問題，故在油品介質中不宜使用。而且，石棉制品不符合國際環保公約，已在很多、地區被禁用。
中低壓場合可以考慮采用金屬纏繞墊片替換現用的石棉橡膠墊片。與石棉橡膠墊片相比，金屬纏繞墊片不易黏固在法蘭上，易于更換，而且密封可靠；與其他半金屬墊片(如柔性石墨復合墊片、金屬包覆墊片、四氟纏繞墊片)相比，金屬纏繞墊的材料利用率高，價格比較便宜。
通過改變金屬帶、非金屬帶、內外環的材質，金屬纏繞墊片可適用于各種極度危害介質、高度危害介質、可燃介質或溫度高、溫差
硅橡膠墊片硅橡膠墊片簡稱為WMQ,硅橡膠具有突出的耐高低溫性能。
在-70℃—+260℃的溫度范圍內保持良好的使用彈性，并有耐臭氧、耐天候老化等優點，宜作熱機械中的密封襯墊。因無任何毒性可制作絕熱、絕緣制品及醫用橡膠制品。同時具有防水、阻燃、耐高溫、導電、耐磨、耐油等多種優良性能，
指標： -100℃~300℃ 壓力<3.0MPa DN15～DN400
