| 類型 | 標(biāo)準(zhǔn)料 |
|---|---|
| 牌號(hào) | 5010GN3 |
| 銷售方式 | 品牌經(jīng)銷 |
| 顏色 | 黑色 |
| 用途級(jí)別 | 汽車部件,電子電器部件,電動(dòng)工具配件 |
| 品牌 | PBT日本三菱工程5010GN3 |
| 廠家(產(chǎn)地) | 日本三菱工程 |
| 加工級(jí)別 | 注塑級(jí) |
| 特性級(jí)別 | 熱穩(wěn)定性,高強(qiáng)度,高剛性 |
| 規(guī)格級(jí)別 | 注塑 |

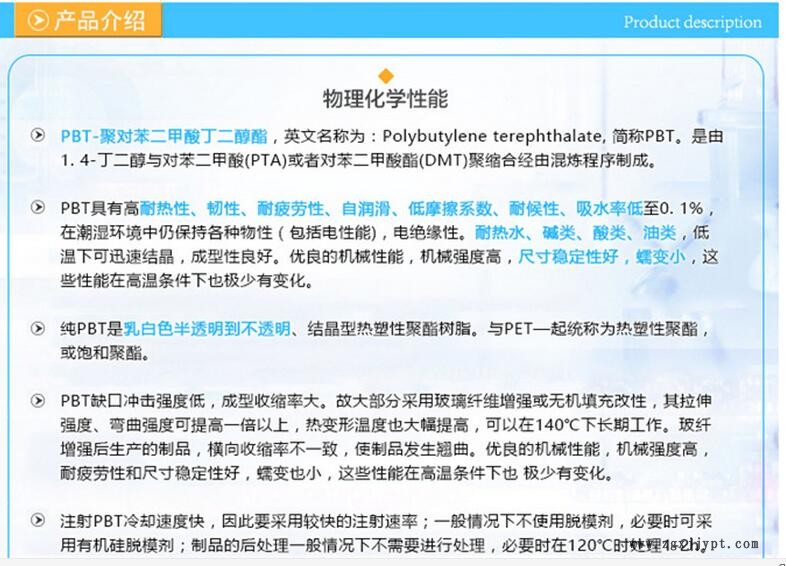

PBT(聚對(duì)苯二甲酸丁二醇酯#聚酯)/5010GN3/日本三菱
用途： 其它
重要參數(shù)： 密度:1.52 g/cm3 吸水率:0.07 % 成型收縮率:0.85 % 缺口沖擊強(qiáng)度:0.09 拉伸強(qiáng)度:140 MPa彎曲強(qiáng)度:200 MPa 硬度:120 熱變形溫度:220 ℃
生產(chǎn)廠商：日本三菱化成工業(yè)公司
注塑前要進(jìn)行干燥、要將水分含量控制在0.02%以下。采用熱風(fēng)循環(huán)干燥時(shí)，當(dāng)溫度為105℃、120℃或140℃時(shí)，所對(duì)應(yīng)的時(shí)間不超過(guò)6h、4h、2h。料層厚度低于30mm。
工藝參數(shù)
注射溫度 PBT的分解溫度為280℃，所以實(shí)際生產(chǎn)中一般控制在240-260℃之間。
注射壓力注射壓力一般為50～100MPa。
注射速率 PBT冷卻速度快，因此要采用較快的注射速率。
螺桿轉(zhuǎn)速和背壓成型PBT的螺桿轉(zhuǎn)速不宜超過(guò)80r/min，一般在25～60r/min之間。背壓一般為注射壓力的10%～15%。
模具溫度一般控制在70～80℃，各部位的溫度差不超過(guò)10℃。
成型周期一般情況下為15～60 s。
