| 類(lèi)型 | 標(biāo)準(zhǔn)料 |
| 牌號(hào) | 5010R5 |
| 銷(xiāo)售方式 | 品牌經(jīng)銷(xiāo) |
| 顏色 | 黑色 |
| 用途級(jí)別 | 阻燃級(jí),汽車(chē)部件,電子電器部件 |
| 品牌 | PBT日本三菱工程5010R5原包原料 |
| 廠家(產(chǎn)地) | 日本三菱工程 |
| 加工級(jí)別 | 注塑級(jí) |
| 特性級(jí)別 | 阻燃級(jí),高強(qiáng)度,高剛性 |
| 規(guī)格級(jí)別 | 阻燃級(jí) |

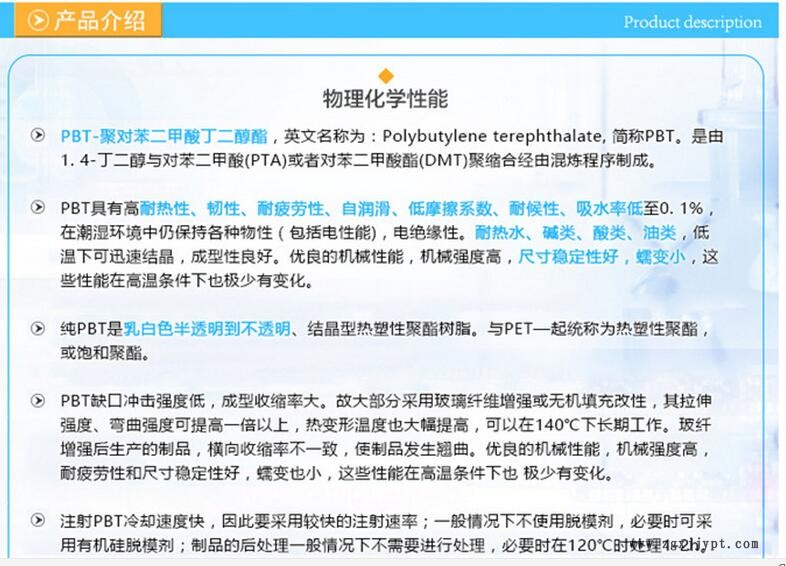

NOVADURAN? 5010R5 聚丁烯對(duì)苯二甲酸酯 Mitsubishi Engineering-Plastics Corp 產(chǎn)品說(shuō)明： NOVADURAN? 5010R5是一種聚丁烯對(duì)苯二甲酸酯(PBT)材料,。 該產(chǎn)品在北美洲、歐洲或亞太地區(qū)有供貨,加工方式為:注射成型。 NOVADURAN? 5010R5的主要特性為:阻燃/額定火焰。
NOVADURAN? 5010R5的典型應(yīng)用領(lǐng)域?yàn)?汽車(chē)行業(yè) NOVADURAN? 5010R5 物性表
| 基本信息 | |
| 黃卡編號(hào) | E53664-243521 |
| 形式 | 粒子 |
| 加工方法 | 注射成型 |
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.31 | g/cm3 | ISO 1183 |
| 收縮率 | | | |
| 垂直流動(dòng)方向 : 2.00 mm | 1.8 | % | |
| 流動(dòng)方向 : 2.00 mm | 1.9 | % | |
| 吸水率 (飽和, 23°C) | 0.10 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 2550 | MPa | ISO 527-2 |
| 拉伸應(yīng)力 (屈服) | 55.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變 (屈服) | 4.0 | % | ISO 527-2 |
| 標(biāo)稱(chēng)拉伸斷裂應(yīng)變 | 170 | % | ISO 527-2 |
| 彎曲模量 | 2300 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 80.0 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 (23°C) | 6.0 | kJ/m2 | ISO 179 |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 (23°C) | 無(wú)斷裂 | | ISO 179 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 熱變形溫度 | | | |
| 0.45 MPa, 未退火 | 165 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 67.0 | °C | ISO 75-2/A |
| 熔融溫度 | 224 | °C | ISO 11357-3 |
| 線形熱膨脹系數(shù) | | | ISO 11359-2 |
| 流動(dòng) : -30 到 50°C | 9.0E-5 | cm/cm/°C | ISO 11359-2 |
| 流動(dòng) : -30 到 120°C | 1.2E-4 | cm/cm/°C | ISO 11359-2 |
| 流動(dòng) : 50 到 120°C | 1.5E-4 | cm/cm/°C | ISO 11359-2 |
| 橫向 : -30 到 50°C | 9.0E-5 | cm/cm/°C | ISO 11359-2 |
| 橫向 : -30 到 120°C | 1.2E-4 | cm/cm/°C | ISO 11359-2 |
| 橫向 : 50 到 120°C | 1.5E-4 | cm/cm/°C | ISO 11359-2 |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | 3.0E+15 | ohms | IEC 60093 |
| 體積電阻率 | 4.0E+16 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 | | | IEC 60243-1 |
| 1.00 mm | 22 | kV/mm | IEC 60243-1 |
| 2.00 mm | 17 | kV/mm | IEC 60243-1 |
| 相對(duì)電容率 (1 MHz) | 3.30 | | IEC 60250 |
| 耗散因數(shù) (1 MHz) | 0.022 | | IEC 60250 |
| 相比耐漏電起痕指數(shù)(CTI) | PLC 0 | | UL 746 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) (0.830 mm) | HB | | UL 94 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 120 | °C | |
| 干燥時(shí)間 | 5.0 到 8.0 | hr | |
| 料筒后部溫度 | 235 | °C | |
| 料筒中部溫度 | 240 | °C | |
| 料筒前部溫度 | 250 | °C | |
| 射嘴溫度 | 245 | °C | |
| 模具溫度 | 60.0 到 80.0 | °C | |
| 注塑壓力 | 20.0 到 150 | MPa | |
| 螺桿轉(zhuǎn)速 | 80 到 150 | rpm |
