| 斷裂伸長率 | 10.0 |
| 封裝 | DIP |
| 類型 | 標(biāo)準(zhǔn)料 |
| 密度 | 0.9g/cm3 |
| 牌號(hào) | R530 |
| 批號(hào) | 09+ |
| 銷售方式 | 品牌經(jīng)銷 |
| 顏色 | 白色 |
| 用途級(jí)別 | 注塑級(jí) |
| 品牌 | Vydyne/首諾 |
| 廠家(產(chǎn)地) | 美國首諾 |
| 加工級(jí)別 | 注塑級(jí) |
| 特性級(jí)別 | 標(biāo)準(zhǔn)級(jí),阻燃級(jí) |
| 規(guī)格級(jí)別 | 玻纖增強(qiáng)注塑 |
PA66 美國首諾 R530 擠出級(jí) PA66 美國首諾 R530 擠出級(jí) Vydyne? R530 NAT 聚酰胺66 30% 玻璃纖維增強(qiáng)材料 Ascend Performance Materials Operations LLC 產(chǎn)品說明： Vydyne R530 NAT is general-purpose, injection-molding grade, 30% glass-fiber reinforced PA66 resin. Available in natural, it is lubricated for good machine feed, flow and mold release.
Typical Applications/End Uses:
To come Vydyne? R530 NAT 物性表
| 基本信息 | |
| | |
| 填料/增強(qiáng)材料 | 玻璃纖維增強(qiáng)材料, 30% 填料按重量 |
| 添加劑 | 潤滑劑 |
| 特性 | 抗凍 抗溶劑性 良好的流動(dòng)性 耐化學(xué)性良好 耐疲勞性能 耐汽油性 耐水解性 熱穩(wěn)定性 潤滑 |
| 用途 | 汽車的發(fā)動(dòng)機(jī)罩下的零件 |
| 機(jī)構(gòu)評(píng)級(jí) | ASTM D 4066 PA0111G30 ASTM D 6779 PA0111G30 |
| UL文件號(hào) | E70062 |
| 外觀 | 自然色 |

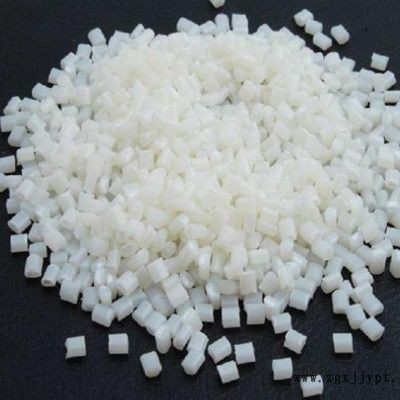

| 形式 | 粒子 |
| 加工方法 | 注射成型 |
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.37 | -- | g/cm3 | ISO 1183 |
| 收縮率 | | | | ISO 294-4 |
| 垂直流動(dòng)方向 : 23°C, 2.00 mm | 0.90 | -- | % | ISO 294-4 |
| 流動(dòng)方向 : 23°C, 2.00 mm | 0.40 | -- | % | ISO 294-4 |
| 吸水率 | | | | ISO 62 |
| 23°C, 24 hr | 0.90 | -- | % | ISO 62 |
| 平衡, 23°C, 50% RH | 1.9 | -- | % | ISO 62 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 (23°C) | 10000 | 7400 | MPa | ISO 527-2 |
| 拉伸應(yīng)力 (斷裂, 23°C) | 195 | 135 | MPa | ISO 527-2 |
| 拉伸應(yīng)變 (斷裂, 23°C) | 3.0 | 5.0 | % | ISO 527-2 |
| 彎曲模量 (23°C) | 9600 | 6000 | MPa | ISO 178 |
| 彎曲應(yīng)力 (23°C) | 270 | 190 | MPa | ISO 178 |
| Poisson's Ratio (23°C) | 0.40 | -- | | ISO 527 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | | | | ISO 179 |
| -30°C | 10 | 11 | kJ/m2 | ISO 179 |
| 23°C | 11 | 13 | kJ/m2 | ISO 179 |
| 簡支梁無缺口沖擊強(qiáng)度 | | | | ISO 179 |
| -30°C | 65 | 80 | kJ/m2 | ISO 179 |
| 23°C | 75 | 85 | kJ/m2 | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度 | | | | ISO 180 |
| -30°C | 10 | 11 | kJ/m2 | ISO 180 |
| 23°C | 12 | 13 | kJ/m2 | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 熱變形溫度 | | | | |
| 0.45 MPa, 未退火 | 260 | -- | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 250 | -- | °C | ISO 75-2/A |
| 熔融溫度 | 260 | -- | °C | ISO 11357-3 |
| 線形熱膨脹系數(shù) | | | | ISO 11359-2 |
| 流動(dòng) : 23 到 55°C, 2.00 mm | 2.2E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 橫向 : 23 到 55°C, 2.00 mm | 1.1E-4 | -- | cm/cm/°C | ISO 11359-2 |
| RTI Elec | | | | UL 746 |
| 0.750 mm | 120 | -- | °C | UL 746 |
| 1.50 mm | 120 | -- | °C | UL 746 |
| 3.00 mm | 120 | -- | °C | UL 746 |
| RTI Imp | | | | UL 746 |
| 0.750 mm | 85.0 | -- | °C | UL 746 |
| 1.50 mm | 85.0 | -- | °C | UL 746 |
| 3.00 mm | 105 | -- | °C | UL 746 |
| RTI | | | | UL 746 |
| 0.750 mm | 115 | -- | °C | UL 746 |
| 1.50 mm | 120 | -- | °C | UL 746 |
| 3.00 mm | 120 | -- | °C | UL 746 |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 體積電阻率 (3.00 mm) | 1.0E+14 | -- | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 (1.00 mm) | 24 | -- | kV/mm | IEC 60243 |
| 耐電弧性 (3.00 mm) | PLC 5 | -- | | ASTM D495 |
| 漏電起痕指數(shù) (3.00 mm) | 600 | -- | V | IEC 60112 |
| 高電弧燃燒指數(shù)(HAI) | | | | UL 746 |
| 0.750 mm | PLC 0 | -- | | UL 746 |
| 1.50 mm | PLC 0 | -- | | UL 746 |
| 3.00 mm | PLC 0 | -- | | UL 746 |
| 高電壓電弧起痕速率 (HVTR) | PLC 1 | -- | | UL 746 |
| 熱絲引燃 (HWI) | | | | UL 746 |
| 0.750 mm | PLC 4 | -- | | UL 746 |
| 1.50 mm | PLC 4 | -- | | UL 746 |
| 3.00 mm | PLC 4 | -- | | UL 746 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | | | | UL 94 |
| 0.750 mm | HB | -- | | UL 94 |
| 1.50 mm | HB | -- | | UL 94 |
| 3.00 mm | HB | -- | | UL 94 |
| 注射 | 干燥 | 單位制 | |
| 干燥溫度 | 80.0 | °C | |
| 干燥時(shí)間 | 4.0 | hr | |
| 建議的最大回制料比例 | 25 | % | |
| 料筒后部溫度 | 280 到 310 | °C | |
| 料筒中部溫度 | 280 到 310 | °C | |
| 料筒前部溫度 | 280 到 310 | °C | |
| 射嘴溫度 | 280 到 310 | °C | |
| 加工（熔體）溫度 | 285 到 305 | °C | |
| 模具溫度 | 65.0 到 95.0 | °C |
