概述與原理：

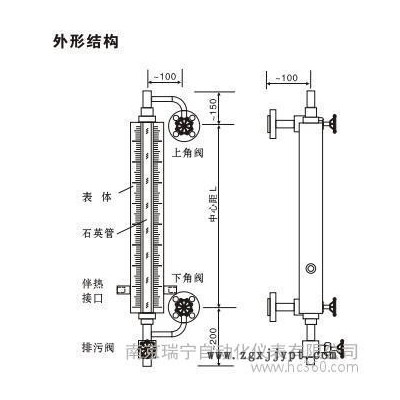

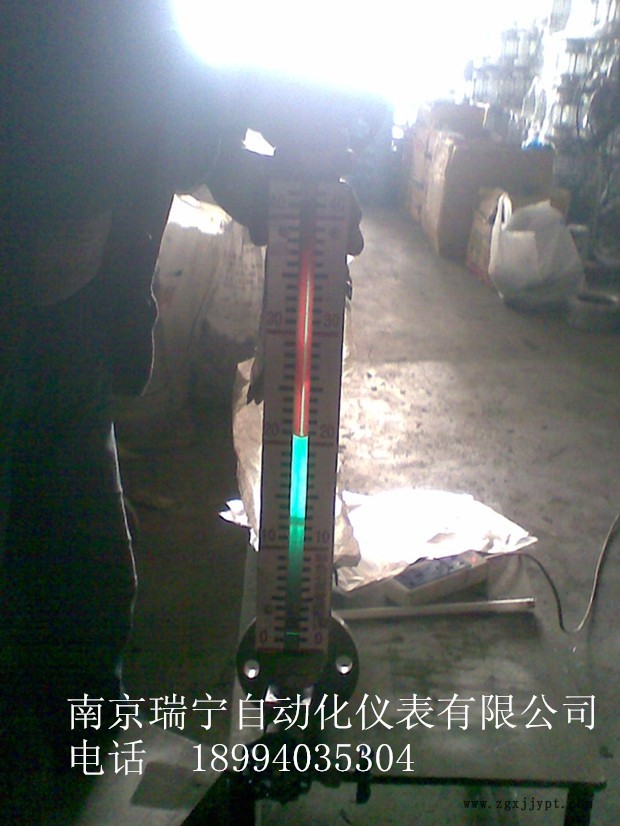

　　石英管液位計主要有特殊異型石英玻璃管、濾色紅綠玻璃片、表體上下閥門及排污閥組成。液位計與容器上法蘭構成連通器，通過自然光在液體中的折射和反射的光學原理，借助濾色紅綠玻璃片使液相呈現綠色，氣相呈現紅色，界面測量呈三色分界面，可直接觀測到液位變化。其液、氣顯示反差很大，在遠距離觀察清晰，適合夜間巡視。它成功解決了普通板式液位計笨重、密封面積大、易滲漏、顯示不清晰等弱點，是目前較理想的直讀式液位計。

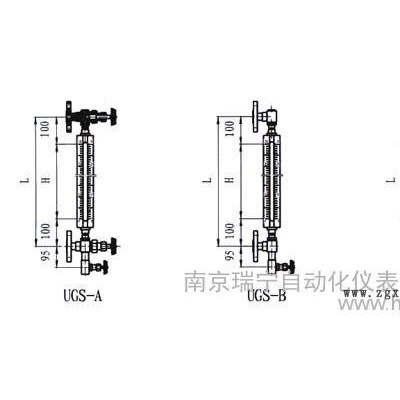

　　該系列產品按效果區分，有單色和雙色之分；根據使用環境溫度不同，有基本型和伴熱保溫型之分；按結構可分為UGS系列與UNS系列，UNS系列液位計主要用于粘度較小的液體（如液化氣、汽油、丙稀、水等），而UGS系列液位計主要用于粘度較大的液體（如原油、重油、臘油、糖液、農藥等）。
產品特點：
　　液氣顯示清晰、無盲區、密封性能好、耐高溫、耐高壓、重量輕、壽命長、無滲漏、結構簡單、沖洗維護方便。
技術參數：
1 特制的**SiO2透明石英管，其變形點1077℃，軟化點1730℃，抗壓強度1170Kgt/cm2，膨脹系數5.5×10-7，經特殊工藝處理后具有耐高溫，高壓和優良的機械特性。
2 工作壓力：1.6、2.5、4.0、6.3、10.0MPa
3 工作溫度：-50～450℃
4 測量范圍L：測量范圍按中心距而制定：300、500、800、1100、1400、1700、2000mm。
5 石英管外徑：ф24、ф29、ф40
6 伴熱蒸汽夾套： G1/2外螺紋
7 法蘭連接尺寸：采用化工部**實施的HG20592-20635-97法蘭標準。 用戶采用其他法蘭標準，請在訂貨時注明
8 鋼球自動封閉壓力：大于0.2MPa
9 重量：15-30kg
顯示高度與測量范圍關系見下表（顯示高度即標尺高度）單位：mm

安裝與使用：
使用
1 彩色液位計在運輸、安裝過程中要小心輕放，不得撞擊敲打，防止石英管及濾色片破碎。液位計出廠時，石英管與熒光玻璃片均已安裝調試完畢，請用戶不要輕易改動。安裝前細讀使用說明書。
2 安裝前應考慮濾色片在自然光源較強場合（東南方向）。如需調整濾色片和觀察位置的方向，松開兩端大六角螺母，輕輕旋轉表體然后固緊，同時在調整濾色片位置時不可拆卸石英管。
3 安裝時，用戶只需將上、下法蘭與容器上對應的法蘭連接即可使用。若安裝時液位計中心距與對應的法蘭中心距有些誤差，使安裝不便時，則松開表體兩端的螺母，將上下閥門位置調整。調整方法為：當容器法蘭中心距大于液位計中心距，則將上下閥門同時向往旋轉（即靠近表體方向），這樣使液位計中心距與容器上法蘭中心距達到一致（注意上下法蘭調整要一致），然后旋緊兩端的螺母。若調整中心距后引起觀測方向的改變，則安裝上述方法調整觀測方向。
4 在觀測方便的前提下，盡量使熒光雙色玻璃在光亮處。
運行：
5 按規定進行壓力試驗，確認安裝合格后，方可投入使用。液位計在出廠前已按1.5倍工作壓力試壓，用戶在有條件的前提下可進行1.5倍工作壓力的水壓試驗。
6 液位計投入運行前，上下閥門及排污閥應處于關閉狀態。
7 運行時，將上閥按逆時針方向旋轉一周，讓石英管預熱三分鐘，在將下閥門按逆時針方向旋轉一周，待壓力平衡后，將上下閥門完全打開，便于保險工作。
8 彩色液位計的上下法蘭（螺紋）和容器連接后，如果容器內液體為高溫，應事先對石英管進行預熱半小時后方可正式運行，以免石英管爆裂。使用時要緩慢開啟上、下閥，使液體沖刷玻璃管內壁。當容器內液體進入液位計升壓時，可能彩色顯示不清晰，這是由于液體波動，壓力不穩定造成的，待穩定后即能正常顯示。
9 液位計應定期進行沖洗石英玻璃管。如果出現顯示模糊的情況應及時排污，用清潔劑沖洗排污或者將石英管拆下清洗。濾色片可拆下清洗，以免影響紅、綠顯示。
10 UNS系列液位計正常運行時，閥桿退出不少于4轉（防止鋼球碰到閥桿頂部），以保證鋼球自動密封。當在運行過程中，出現石英管損壞等意外情況時，上下閥門的保險鋼珠會自動快速切斷閥門通道，此時，操作人員可以安全地將上下閥門關閉。
訂貨須知：
　　訂貨時需提供下列數據：
　　型號規格、介質名稱、工作壓力、工作溫度、測量范圍L=  、法蘭標準（螺紋尺寸）。
　　特殊材質、特殊規格、特殊要求請注明。
　　是否保溫伴熱、是否配套供應容器上法蘭、螺栓、螺母、墊圈、閥門等配件。
