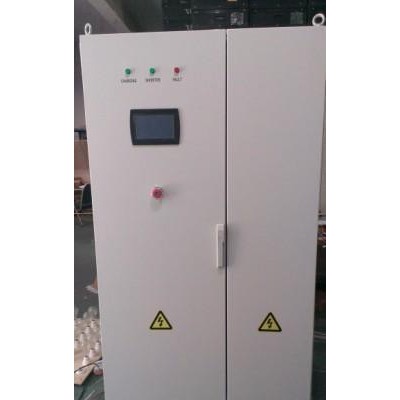

| 輸入電壓范圍 | 200-320 |
|---|---|
| 輸出波形 | 正弦波 |
| 輸入欠壓保護 | 210 |
| 輸出功率 | 36KW |
| 品牌 | XJ |
| 型號 | XJ-PI-23-36KW |
傳統的三相逆變電源，采用3橋臂方式逆變，驅動脈沖為SVPWM，母線電壓利用系數為0.86左右，此方案結構簡單，但只能帶三相平衡負載。近幾年，為了帶不平衡負載，有很多專家研究4橋臂方式逆變，用獨立的一個橋臂來產生中心點可變的中心電壓，此方案缺點是各相之間互相干擾，母線電壓利用系數不到0.4,整機效率低。
為此，上海先甲新能源公司經過多年研究，突破性的提出了6橋臂解決方案，采用3個獨立單相逆變電路，每相之間相差120度，合成了一個3相380系統。該機器每相具有獨立的穩壓、限流電路，可以帶**不平衡負載。采用高效的環形變壓器，使得整機變換效率高、空載電流小。
系統的原理圖如右。
系統原理圖
因?yàn)槭菃蜗嗄孀?，故采用的是SPWM脈沖驅動方式（與SVPWM效果一樣）。電路中，每個單相逆變回路中均加有母線電流檢測電路。該電流檢測回路可以檢測出母線電流的瞬時變化值，經過數字濾波后，判斷是否為對系統造成災難性損壞的過流脈沖，如是，則在10US內自動關閉IGBT單元。此逐周期限流方案，可以使得逆變電源能啟動冷態的白熾燈泡、空調、水泵等沖擊性較強的負載。 針對目前工頻逆變器主要用在光伏離網發電系統中，故在系統設計中增加了光伏充電控制，使用均充+浮充的方案，確保蓄電池能得到長時間充電. 系統主控板產生3相6橋臂驅動脈沖，去驅動3相獨立逆變電路。主控板并實時采集3相的交流輸出電壓、直流電流、交流電流，在100US時間內進行穩壓與過流運算、處理。

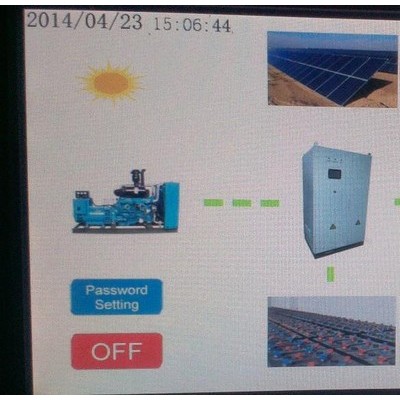

針對太陽能行業客戶的要求，系統采用485通信模式，主控板將系統的實時數據、告警信息都上傳到觸摸屏上，以客戶察看系統數據與信息。
