| 硬度（邵氏A） | 15-40 |
|---|---|
| 重量混合比例（A B） | 100：3 |
| 縮水率（%） | 0.3% |
| 密度（g/cm3） | 1.15 |
| 動(dòng)力粘度（mpa.s） | 21000±2000 |
| 拉伸強(qiáng)度（MPa） | 4.5 |
| 撕裂強(qiáng)度（kN/m） | 24±2 |
| 操作時(shí)間（min） | 15-40min |
| 固化時(shí)間（h） | 2-4h |
| 伸長(zhǎng)延展率（%） | 480 |
| 保質(zhì)期 | 12個(gè)月 |
| 材質(zhì) | 硅膠 |
| 產(chǎn)地 | 深圳 |
| 產(chǎn)品等級(jí) | A級(jí) |
| 產(chǎn)品認(rèn)證 | CCC |
| 廠家 | 紅葉硅膠 |
| 類(lèi)別 | 縮合型硅膠 |
| 類(lèi)型 | 模具硅膠 |
| 外觀 | 流動(dòng)性液體 |
| 形狀 | 液體 |
| 顏色 | 白色/半透明 |
| 用途 | 硅膠模具 復(fù)模 翻模 |
| 執(zhí)行標(biāo)準(zhǔn) | SGS |
| 品牌 | 紅葉 |
| 型號(hào) | 蠟燭模具硅膠 |
| 加工定制 | 是 |
| 基料 | 液體硅膠 |
紅葉HY-615工藝品蠟燭模具硅膠 延展伸長(zhǎng)率高的翻模硅膠
一、產(chǎn)品簡(jiǎn)介：

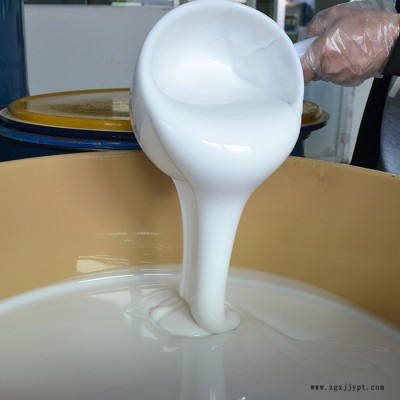

紅葉HY-615工藝品蠟燭模具硅膠硫化前為半透明/白色流動(dòng)性液體，粘度值適中，流動(dòng)性能好，便于排泡處理；A料硅膠與B料固化劑按照100：3重量比混合攪拌均勻后，常溫方式硫化成型，硫化時(shí)間受環(huán)境溫度與固化劑影響，常溫25℃，硫化時(shí)間為3-4小時(shí)；硫化后的硅膠模具柔韌性較好，有彈性，軟硬度可根據(jù)要求進(jìn)行調(diào)整；模具硅膠的線收縮率較低，一般小于0.3%可原型復(fù)制造型較為復(fù)雜的工藝品蠟燭產(chǎn)品；且抗撕裂性能較好，脫模時(shí)，不會(huì)因大力撕扯而損壞、開(kāi)裂，一般高頻率使用硅膠模具的壽命為1年至2年，性價(jià)比高，應(yīng)用非常廣泛。后期保存、儲(chǔ)存便捷，放置陰涼干燥地方即可。
二、紅葉工藝品蠟燭模具硅膠參數(shù)參考：
| 混合前物性（25℃，65％RH） | ||
| 組分 | HY615A | HY615B |
| 顏色 | 白色/半透明 | 透明/微黃 |
| 動(dòng)力粘度 (mPa.s) | 15000±2000 | 600 |
| 密度( g/cm 3 ) | 1.15 | 1.02 |
| 混合后物性（25℃，65％RH） | ||
| 混合比例(重量比) | A：B = 100:3 | |
| 邵氏硬度 (A°) | 15±2A | |
| 顏 色 | 白色/半透明 | |
| 混合后粘度(mPa.s) | 15000±2000 | |
| 操作時(shí)間25℃ (min) | 25±10(可調(diào)節(jié)） | |
| 初步固化時(shí)間 (h) | 3-5（可調(diào)節(jié)） | |
| 抗拉伸強(qiáng)度(MPa ) | ≥3.5 | |
| 抗撕裂強(qiáng)度 (kN/m) | ≥18±2 | |
| 斷裂伸長(zhǎng)率(%) | ≥570 | |
| 線收縮率(%) | ≤0.3 | |
以上性能數(shù)據(jù)均在25℃，相對(duì)濕度55%固化1天后所測(cè)。本公司對(duì)測(cè)試條件不同或產(chǎn)品改進(jìn)造成的數(shù)據(jù)不同不承擔(dān)相關(guān)責(zé)任。
三、紅葉HY-615工藝品蠟燭模具硅膠特點(diǎn):
a、模具硅膠具有較好的物理及化學(xué)惰性，耐老化、耐臭氧、耐酸堿、不變形、不膨脹便于放置；
b、膠體流動(dòng)性較好，無(wú)需借助機(jī)械設(shè)備，手工即可完成；
c、液體模具硅膠成型后，產(chǎn)品的抗撕裂性能、伸長(zhǎng)率、回彈性能很好，模具使用的壽命較長(zhǎng)，性價(jià)比高；
d、模具硅膠的線收縮率很低，小于0.3%，可以實(shí)現(xiàn)1：1原型復(fù)制產(chǎn)品；
e、耐高低溫，在寒冷及炎熱環(huán)境中（-50℃到180℃）可保持良好的產(chǎn)品性能；
四、技術(shù)指南：
灌注模的操作流程：
1、處理好模種；表面不光滑的產(chǎn)品可進(jìn)行打磨拋光，均勻涂刷脫模劑（凡士林、洗潔精、香皂水等），以便成型后取模；
2、嚴(yán)格按照混合比例稱(chēng)重配比；
3、A/B混合充分?jǐn)嚢杈鶆?；攪拌越均勻，A/B膠料反應(yīng)越充分，產(chǎn)品成型后質(zhì)量越好；
4、抽真空排氣泡處理；排泡時(shí)間不超過(guò)10分鐘，正常時(shí)間為3到5分鐘即可，以免硅膠提前交聯(lián)，造成浪費(fèi)；
5、將排泡處理過(guò)的硅膠，沿著模種的邊緣部位緩慢倒入，以免迅速倒入產(chǎn)生氣泡，且容易留出死角；
6、根據(jù)環(huán)境溫度情況，等待硅膠固化，然后取出硅膠模具中的模種，硅膠模具既制作完成。
五、紅葉HY-615工藝品蠟燭模具硅膠注意事項(xiàng)：
1、固化劑加量應(yīng)視溫度而定，氣溫高于25℃則減少，如果操作環(huán)境小于25℃，如冬天或者北方固化劑可增加，但不能超過(guò)5%。固化劑使用過(guò)量，模具會(huì)變硬變脆；固化劑使用過(guò)少，操作時(shí)間會(huì)延長(zhǎng)。
2、為了您的模具能達(dá)到好的使用效果，請(qǐng)把模具存放至少24小時(shí)后使用，24小時(shí)候后，硅膠模具的性能已完全穩(wěn)定。
3、為防止模具硅膠物性發(fā)生變化，建議不加硅油，如有一些需要用軟膠來(lái)制作模具，可以讓工作人員發(fā)送對(duì)應(yīng)性能的硅膠，硅油添加量多不超過(guò)5%。
售后服務(wù)：
我司承若，如因硅膠質(zhì)量問(wèn)題，三個(gè)月內(nèi)無(wú)條件退換貨；可以免費(fèi)提供教學(xué)視頻，在使用硅膠過(guò)程中，如有任何技術(shù)問(wèn)題，都可以與我們隨時(shí)聯(lián)系，免費(fèi)提供技術(shù)支持，新產(chǎn)品的研發(fā)。
紅葉HY-615工藝品蠟燭模具硅膠 延展伸長(zhǎng)率高的翻模硅膠
