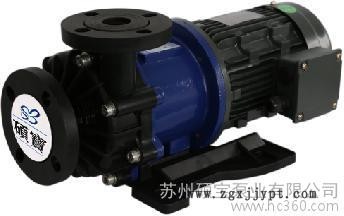

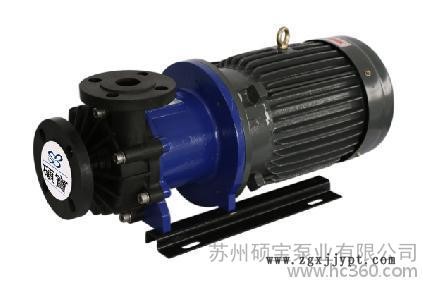

| 材質 | 工程塑料 |
|---|---|
| 規格 | MD-70RM |
| 類型 | 耐腐蝕磁力泵 |
| 流量 | 6 |
| 排出口徑 | 25 |
| 適用范圍 | 耐酸堿 耐腐蝕 耐高溫 |
| 吸入口徑 | 25 |
| 性能 | 耐腐蝕 |
| 揚程 | 6 |
| 用途 | 化工泵 |
| 原理 | 離心泵 |
| 泵軸位置 | 臥式 |
| 葉輪數目 | 單級 |
| 品牌 | 碩寶 |
| 型號 | MD-70RM |
規格表
型號 | 軟管接口式 | 螺紋接口式 | 最大流量L/min 50HZ/60HZ | 最大揚程m 50HZ/60HZ | 標準輸出量 | 比重 | 馬達(W） | ||||
入口 | 出口 | 出口 | 入口 | 流量L/min | 揚程 m | 輸出 | 相 | ||||
MD-6R | 14 | 14 | - | - | 8/9 | 1/1.4 | 2.8/5 | 0.6 | ＜1.2 | 6 | 1 |
MD-10R | 14 | 14 | - | - | 11/12 | 1.5/2.1 | 5/8 | 1.5 | ＜1.1 | 6 | 1 |
MD-20RM | 20 | 20 | 20 | 20 | 10/11 | 3.1/4.3 | 17/22 | 2 | ＜1.1 | 15 | 1 |
MD-30RM | 25 | 25 | 25 | 25 | 33/38 | 33/38 | 16/25 | 2.5 | ＜1.2 | 45 | 1 |
MD-40RM | 25 | 25 | 25 | 25 | 45/52 | 3.8/5.4 | 16/25 | 3 | ＜1.1 | 65 | 1 |
MD-55RM | 32 | 32 | 32 | 32 | 60/70 | 5.6/8.2 | 30/45 | 4 | ＜1.3 | 90 | 3/1 |
MD-70RM | 32 | 32 | 32 | 32 | 86/97 | 6.7/9.7 | 50/72 | 5 | ＜1.1 | 150 | 3/1 |
MD-100RM | 32 | 32 | 32 | 32 | 120/130 | 8.6/11.6 | 60/70 | 7/9 | ＜1.3 | 250 | 3/1 |
MD-120R | - | - | 40 | 40 | 220 | 11 | 150 | 9 | ＜1.3 | 370 | 3/1 |
操作說明
1.試運轉時需確認方向。若方向錯誤，要等馬達完全停止后，再重新啟動。
2.絕對要避免空轉及關閉吸入側的閥門運轉，因其會對泵浦造成損壞。
3.萬一發生空運轉時，請速于一分鐘內停止泵浦。
4.藕合磁鐵有脫磁現象時，請于一分鐘內停止泵浦。如果脫磁的狀態繼續運轉，會降低磁鐵藕合力。
5.啟動時、停止時及運轉中的液溫變化請限制于80℃以內。
6.啟動時要關閉出口閥。但不可長時間在出口閥關閉的情況下運轉，內部溫度上升會損壞泵浦。
7.于運轉中發生停電時，請立刻切斷電源，關閉出口閥門。
8.剛開始運轉及長期停止運轉后再行運轉前，請遵照下列事項：
①.確實清洗管路內部及槽內后再予給水。
②.請確實鎖緊法蘭接口螺栓及基礎螺栓。
③.用起子旋轉馬達風扇，檢查轉動是否順暢。
④.啟動水倒入泵浦里后，請完全關閉出口閥。
⑤.吸入條件為壓入式時，先確認管路內的壓力，再確認泵浦內是否已充滿液體。用起子旋轉馬達風扇，使泵浦回轉，將殘留于葉輪部分的空氣從管路上的排氣口排出。
⑥.上吸式使用時，一邊將啟動水倒入泵浦，一邊用起子旋轉馬達風扇，使泵浦回轉，將殘留于葉輪部分的空氣從管路上的排氣口排出。
⑦.啟動后確認馬達的回轉方向是否正確?；剞D(zhuǎn)方向遵照泵浦標記之箭頭指示，逆向回傳時請調換接線。
9.泵浦開始正常地運轉，壓力表到達泵浦最高壓力時請慢慢開啟出口閥，直到壓力表顯示所要設定的吐出壓力為止。
10.出口閥關閉時的運轉時間要控制在1分鐘內。
11.泵浦連續運轉時，請用流量計來確認泵浦是否以適當?shù)牟僮鼽c在運行。
12.在寒冷天氣要停止泵浦時，由于泵浦內部液體凍結可能損壞泵浦，請停止后排出泵浦內部液體。如果只是一時間中斷運轉，無法排出內部液體時，請以加熱器等將泵浦保溫，使內部液體不致于凍結。
