一、本機主要用于EVA產品的切邊和切片工作，以及切割高度小于600MM的EVA及蜂窩紙之類的產品的切割工作。

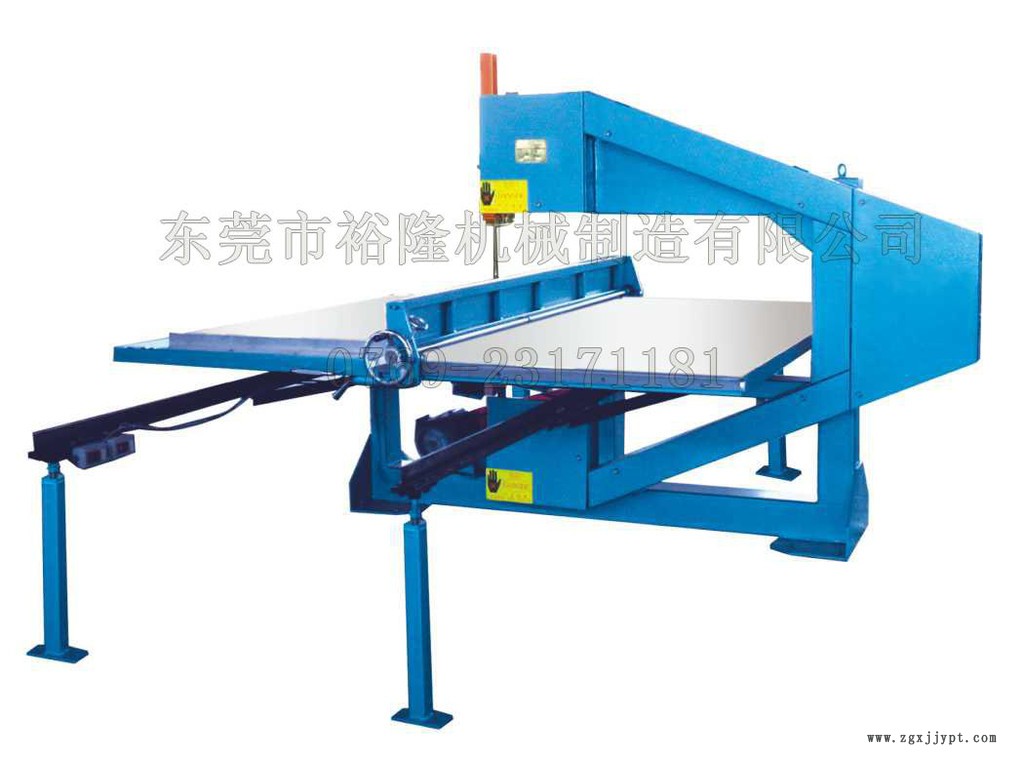

二、ULLQ-3L型EVA直切機的主要技術規格與參數

三、構 造

1.本機由機架、底座、工作臺導軌機構、移動定位板、馬達驅動機構、刀帶張緊調整機構、刀輪機構、磨刀砂輪機構、刀輪安全罩等主要部件組成。

2.機架、底座、均由方管焊接組合而成，刀輪機構同時安裝這構件的同一平面上，為確保刀輪穩定性，刀輪都經靜平衡試驗才固定在此部件上，一經安裝調試后不必再變動位置。

3.工作臺是由方同組成的框架與鋁塑板組成，上有移動定位板，它支承在導軌上縱向行走，達到切割進退運動。移動定位板是控制切割厚度的定位板。

4.刀帶張緊調整機構是用來調節刀帶張緊度和裝拆刀帶的卸荷裝置，使用時配合本構件中彈簧壓緊螺母，可調節彈簧的張緊力。

5.磨刀砂輪是利用二個對向的碗型砂輪（電機帶動）輕貼帶刀口，偏移一定角度后固定（此角度可由操作者選取，一般采用15°～30°）。

6.刀帶的裝拆：由于工作臺前后側分別裝有一套絞鏈銷機構。此機構作為左右平臺連接用，也作為裝換刀帶時拆裝用，當要更換新刀帶時先將此機構絞鏈拆下，才能拆下刀帶。

7.刀帶的定位：帶刀輪在安裝時保證在同一平面上，以保證刀帶運轉時不脫刀、不發生偏離，為了防止刀帶徑向晃動。在上梁壓刀輪軸下裝了一套軸承，在底座（工作臺下）裝上同樣的一套軸承，以作刀帶定向之用。
