| 產地 | 上海 |
|---|---|
| 電源 | 0 |
| 執行標準 | 非標 |
| 品牌 | 百睿 |
| 型號 | BR-M05B |
| 質量認證 | iso9001 |

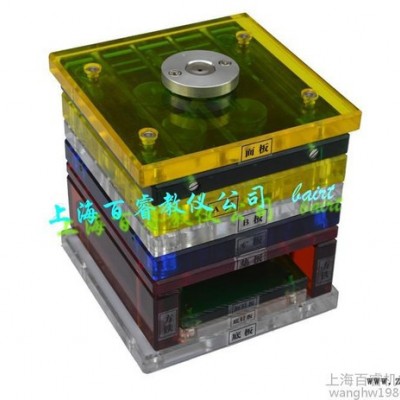

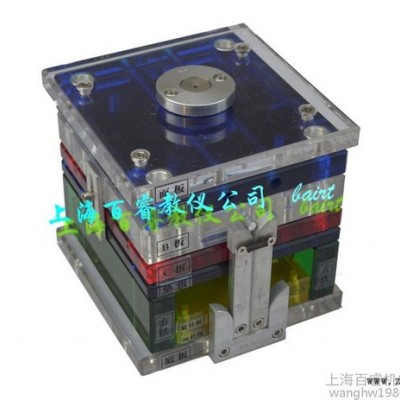

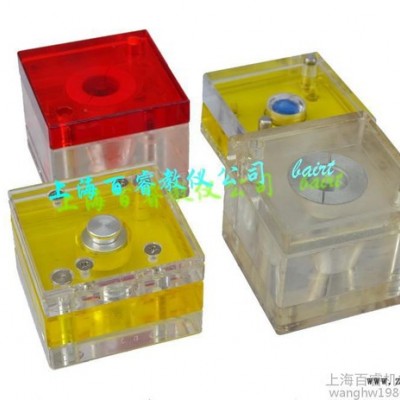

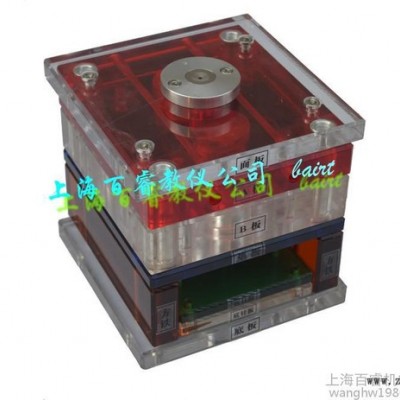

BR-M05B透明拆裝模具模型
注射模具系列（46套/系列）
1、材質要求：主體材料選用90%以上高透光率的優質亞客力有機玻璃，以彩色透明亞克力為模胚和模仁材料，使模具整個結構通體透明，其中A板、B板、模仁和鑲件用不同的彩色區分，并將模胚各零件名稱貼到模具的表面，使學生輕松的掌握模具的理論知識，直觀的認識模具的結構，并可清楚的看到模具的各部分結構的運動，內部結構透明直觀，配合教學使用，深入淺出，通俗易懂，事半功倍。
2、工藝要求：拋光處理，形成保護膜，可使用亞客力的外表保持至少5年內不會有較大變化；
3、導柱導套選用優質鋁合金材質，螺栓螺帽采用工業標準件鍍鉻防銹處理。
4、透明注塑模具單個質量7KG左右，透明冷沖模具單個質量3KG左右，質量可靠，反復耐拆裝，合理使用，拆裝次數至少達到5000次以上。
前面加★都提供裝配圖、零件圖、爆炸圖及三維動畫。
編號 | 模具名稱 | 規格mm | 材質 |
★BR-M05B1 | 單分型面注射模A（頂桿頂出式） | 240×200×180 | 有機玻璃制 |
單分型面注射模B（推板推出式） | 240×200×180 | 有機玻璃制 | |
★BR-M05B2 | 雙分型面注射模A（自動脫凝料三板式） | 240×200×180 | 有機玻璃制 |
雙分型面注射模B（擺鉤分型式） | 240×200×180 | 有機玻璃制 | |
雙分型面注射模C（彈簧分型式） | 240×200×180 | 有機玻璃制 | |
雙分型面注射模D（定距拉桿限位釘式） | 240×200×180 | 有機玻璃制 | |
雙分型面注射模E（定距拉板式） | 240×200×180 | 有機玻璃制 | |
雙分型面注射模F(螺旋循環冷卻、推板式) | 240×200×180 | 有機玻璃制 | |
★BR-M05B3 | 定模行位A（斜導柱在動模、滑塊在定模） | 240×200×180 | 有機玻璃制 |
定模行位B（斜導柱、斜滑塊同在定模） | 240×200×180 | 有機玻璃制 | |
★BR-M05B4 | 動模行位A（斜導柱在定模、滑塊在動模） | 240×200×180 | 有機玻璃制 |
動模行位B（斜導柱、斜滑塊同在動模） | 240×200×180 | 有機玻璃制 | |
動模行位C（斜滑塊內側凹內抽芯） | 240×200×180 | 有機玻璃制 | |
動模行位D（彎銷側抽芯） | 240×200×180 | 有機玻璃制 | |
動模行位E（斜導槽側抽芯） | 240×200×180 | 有機玻璃制 | |
動模行位F（齒輪齒條抽芯） | 240×200×180 | 有機玻璃制 | |
★BR-M05B5 | 哈夫模A（兩瓣合垂直分型） | 240×200×180 | 有機玻璃制 |
哈夫模B（三瓣合外側分型） | 240×200×180 | 有機玻璃制 | |
★BR-M05B6 | 斜頂模（斜滑塊推桿頂出式） | 240×200×180 | 有機玻璃制 |
★BR-M05B7 | 典型潛伏澆口模A（頂桿潛伏） | 240×200×180 | 有機玻璃制 |
典型潛伏澆口模B（定模潛伏） | 240×200×180 | 有機玻璃制 | |
典型潛伏澆口模C（動模潛伏） | 240×200×180 | 有機玻璃制 | |
★BR-M05B8 | 推管模A（推管頂頂出） | 240×200×180 | 有機玻璃制 |
推管模B（推管頂桿聯合脫模） | 240×200×180 | 有機玻璃制 | |
★BR-M05B9 | 鑲件模A（雙分型、定距拉桿、單面鑲件） | 240×200×180 | 有機玻璃制 |
鑲件模B（直澆口、循環冷卻、雙面鑲件） | 240×200×180 | 有機玻璃制 | |
★BR-M05B10 | 二次推出模A（八字?jǐn)[桿式） | 240×200×180 | 有機玻璃制 |
二次推出模B（U型限制架式） | 240×200×180 | 有機玻璃制 | |
二次推出模C（擺塊拉桿式） | 240×200×180 | 有機玻璃制 | |
★BR-M05B11 | 典型熱流道注射模A（內熱式） | 240×200×180 | 有機玻璃制 |
典型熱流道注射模B（直接接觸式） | 240×200×180 | 有機玻璃制 | |
典型熱流道注射模C（多型腔絕熱式） | 240×200×180 | 有機玻璃制 | |
★BR-M05B12 | 脫螺紋注射模A（齒輪脫螺紋） | 240×200×180 | 有機玻璃制 |
脫螺紋注射模B（液壓缸脫螺紋） | 240×200×180 | 有機玻璃制 | |
脫螺紋注射模C（強制脫螺紋） | 240×200×180 | 有機玻璃制 | |
BR-M05B13 | 模具成型零件A（型芯滑塊的四種連接形式） | 40×60×100 | 有機玻璃制 |
模具成型零件B（鎖緊鍥的六種形式） | 60×80×100 | 有機玻璃制 | |
模具成型零件C（滑塊與導滑槽的九種配合形式） | 100×60×100 | 有機玻璃制 | |
模具成型零件D（型芯的八種固定形式） | 80×80×100 | 有機玻璃制 | |
模具成型零件E（推出機構的四種導向裝置） | 100×100×120 | 有機玻璃制 | |
BR-M05B14 | 模具澆注系統A（澆口的十種形式） | 80×80×50 | 有機玻璃制 |
模具澆注系統B（拉料桿的六種形式） | 100×100×80 | 有機玻璃制 | |
模具澆注系統C（選擇分型面的十種原則） | 100×100×100 | 有機玻璃制 | |
BR-M05B15 | 直角式模（推板推出） | 220×180×200 | 有機玻璃制 |
BR-M05B16 | 模具冷卻系統（水道的六種排布形式） | 150×150×150 | 有機玻璃制 |
