| 抗?jié)B等級（MPa） | １.７ |
|---|---|
| 吸水率（%） | ３.６ |
| 保質期 | ６ |
| 材質 | 聚丙烯酸酯乳液加粉料 |
| 產(chǎn)地 | 河南 |
| 攪拌時間 | ５分鐘 |
| 抗壓強度 | ４０ |
| 類別 | 砌筑砂漿 |
| 品種 | 混合砂漿 |
| 外觀 | 粉料加乳液 |
| 粘結強度 | 強 |
| 強度等級 | ４０ |
| 品牌 | 可慧 |
| 型號 | BR |
| 操作溫度 | 常溫 |
| 保水率 | 好 |
| 可操作時間 | １H |
| 灰水比例 | １０％ |
| 防凍系數(shù) | 強 |
| 施工方式 | 涂抹 |
| 養(yǎng)護時間 | ７D |
有機硅改性聚合物膩子
有機硅改性的聚合物膩子由水泥，特殊的粘結材料和高質量的細骨料根據(jù)特殊工藝制成。膩子具有優(yōu)異的附著力，耐磨性，抗老化性和其他性能，適用于港口工程，公路，冶金，化工，工業(yè)和民用建筑等鋼結構和鋼筋混凝土結構的防滲，防腐和修復項目。
一、應用范圍
1、水庫，運河，橋面，隧道和涵洞的混凝土修復。
2、它可以直接涂在濕的基材表面上，并且對各種基材都具有良好的附著力。
二、性能指標
| 檢測項目 | 指標 |
| 外觀 | 粉末為水泥色粉末 |
| 粘度（涂4杯，25℃，s） | 14. 0?18. 0 |
| 總固含量（％） | 48?52 |
| 密度（g /cm3） | ＜ 150 |
| 儲存穩(wěn)定性5°C?40°C | ＞ 5 |
| 儲存穩(wěn)定性5°C?40°C | ＜24 |
| 水陸強度比，% | ＞60 |
| 抗壓強度（MPa） | ≥25.0 |
| 抗折強度（MPa） | ≥2.5 |
| 水泥砂漿粘結強度（MPa） | ≥1.8 |
| 抗?jié)B等級（MPa） | ≥1.5 |
| 吸水率（％） | ≤4.0 |
| 初始設定時間（分鐘） | > 45 |
| 最終設定時間（h） | < 12 |
三，產(chǎn)品特點
1.優(yōu)良的機械性能，與混凝土的牢固粘結，高強度，防水，不滲透，色差修復和混凝土砂眼的修復。
2.固結體具有高內聚力，高抗壓強度，不受結構形狀的限制。
3.具有良好的柔韌性和抗沖擊性，減少了系統(tǒng)產(chǎn)生的內應力，提高了材料的適應性。
4.穩(wěn)定的化學性質，抗?jié)B性，耐鹽性，耐堿性，耐腐蝕性以及對混凝土材料的強粘附性。
四、施工工藝

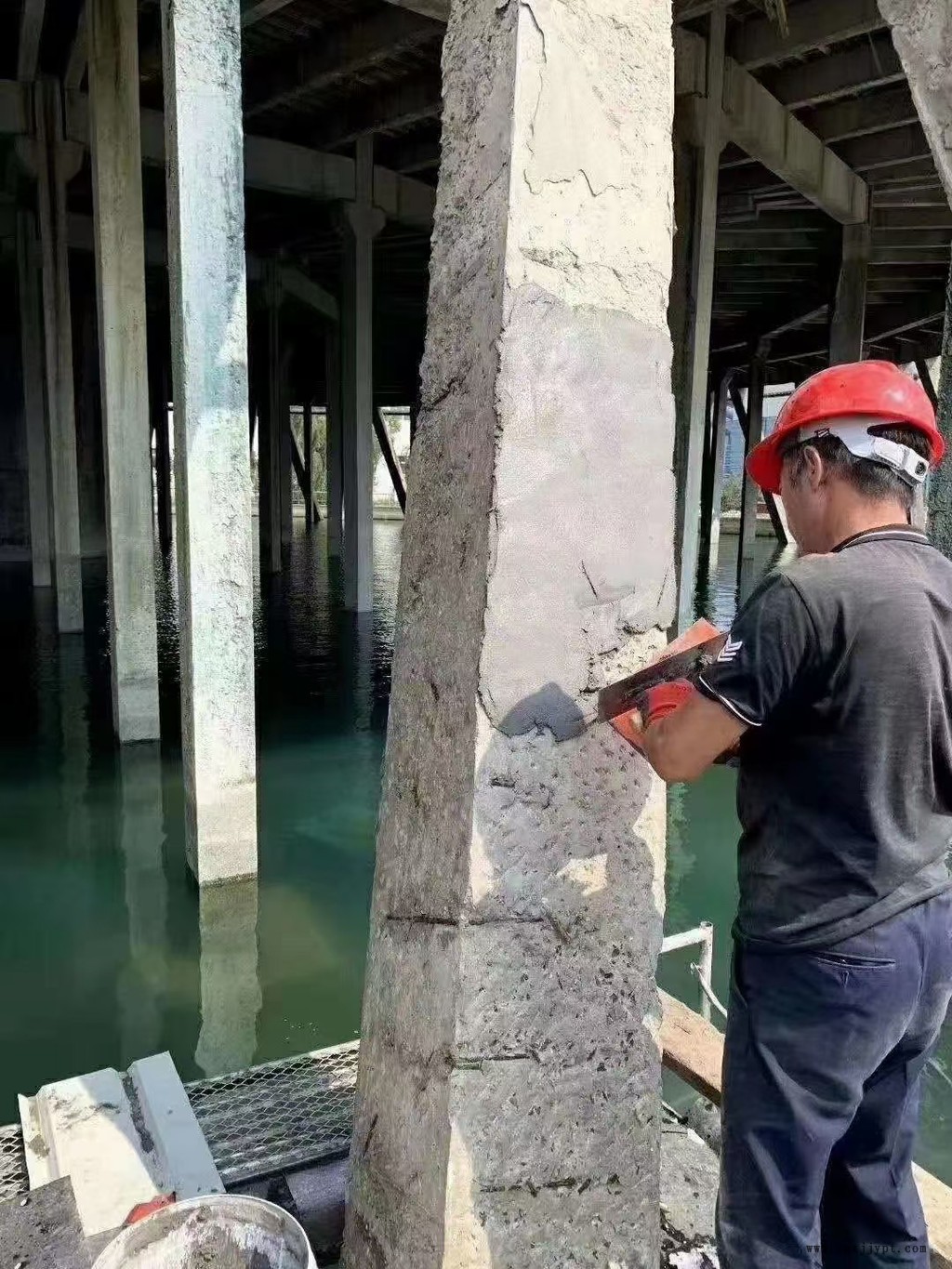

1.在涂抹有機硅改性聚合物膩子之前，應清理基礎并用水潤濕。
2.壓制時將有機硅改性的聚合物膩子鋪開并擦拭。應該平滑一次，不要重復。當有氣泡時，應將其刺穿并壓緊，表面應致密。
3.在垂直或向上的表面上施工時，如果抹灰表面層的厚度大于10 mm，則應進行分層施工。分層抹灰厚度應為3 mm?5mm。當上一層干燥到不粘手的程度時，請繼續(xù)進行下一層。
4.混合硅油改性的聚合物膩子應在初始設置之前用完。有凝膠或結塊時，請勿使用。
5.擦拭有機硅改性的聚合物膩子后，當表面干燥時，可以通過噴涂或覆蓋塑料膜來固化表面。塑料薄膜應緊緊密封，并應濕潤固化7天，然后自然固化21天后即可使用。
預防措施
1.有機硅改性聚合物膩子的施工環(huán)境溫度應為10°C?35°C。當施工環(huán)境溫度低于5℃時，應采取采暖和保溫措施。它不適用于在強風，雨淋或直射陽光下的高溫環(huán)境中施工。
2.硅酮改性聚合物膩子的儲存應避免夏季陽光直射，并防止冬季結冰。
3.有機硅改性的聚合物膩子不應在固化時間少于3天的混凝土或水泥砂漿基體上使用。
4.當在混凝土或水泥砂漿基層上施工有機硅改性聚合物膩子時，應先用清水沖洗基層，并保持潮濕狀態(tài)。施工期間，底座應無水。
5，在金屬基材上施工有機硅改性聚合物膩子時，基材表面應符合設計要求，不平整部位應在施工前用聚合物水泥砂漿或聚合物水泥找平。
6.施工前，應根據(jù)現(xiàn)場施工環(huán)境條件，通過試驗確定適當?shù)氖┕づ浜媳群褪┕ぷ鳂I(yè)方法后，方可施工。
7.施工中使用的機械工具應及時清洗。
五、包裝存儲
1、10kg/桶，保質期為6個月。
須貯存于干燥通風的室內，注意防潮、防凍。
達州達縣丙乳乳液價格 陽離子氯丁膠乳素漿
