| 電源 | 220V |
|---|---|
| 規格 | 75 |
| 類型 | 螺桿式 |
| 螺桿長徑比 | 1：20 |
| 螺桿直徑 | 75mm |
| 螺桿轉速 | 55r/min |
| 生產能力 | 200雙/小時 |
| 重量 | 1000kg |
| 品牌 | 新創意 |
| 型號 | 75 |
| 加工定制 | 是 |
| 主電動機功率 | 55KW |
| 螺桿形式 | 雙頭等深不等距 |
| 螺桿數 | 雙螺桿 |
主要用途：該設備主要用于各類汽車膠管、加強膠管、異型膠管的擠出；各類汽車用單擠出橡膠密封條、雙復合密封條、三復合密封條和四復合密封條的擠出；各類中小工業用膠管的擠出；皮圈的擠出等
設備特點：排氣式冷喂料擠出機使用的螺桿按膠料窄壓縮段螺槽中的流動狀態可分普通型冷排螺桿和強力剪切型冷排螺桿。螺桿分為喂料段、 壓縮段、節流段、 排氣段和擠出段。節流段采用了淺槽等距等深螺紋,可使膠料獲得較高的剪切和穩定的輸送過程，同時也提高了排氣效果。 該設備包括電機、減速箱、喂料裝置、機筒、螺桿、機頭、溫控裝置、真空泵、電控系統和機架等。

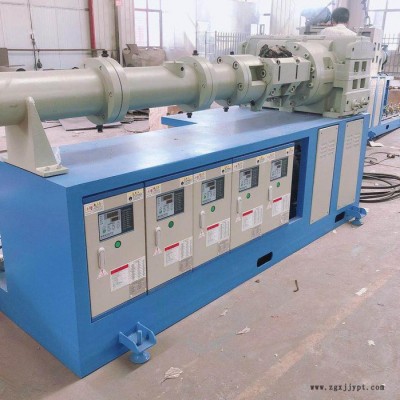

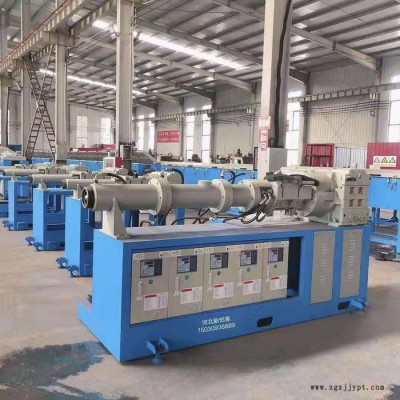

75冷喂料排氣擠出機
型號: 75
1．強制喂料系統：
?喂料方式: 帶旁壓輥主動喂料，清理余膠方便
?喂料系統: 旁壓輥齒輪與螺桿齒輪嚙合帶有自潤滑，喂料口有料斗及靜態保護蓋
2、擠出系統：
?螺桿材料38GrMoAcA 。硬度：900-950HV 。缸套硬度：950-1000HV
?氮化深度0.4—0.7mm
?螺桿結構具有很好的抽真空
?單機頭: 一套并帶有濾膠板
?單機頭與擠出機采用快速夾環鎖緊
?擠出機高: 1070mm±20mm
?壓力控制: 帶壓力傳感器,壓力保護值可調0-35MPA
?擠出機根據需要可以旋轉變成直線做單擠出用，拔螺桿有一套頂出工具
?長徑比： 20：1
?螺桿直徑： 75mm
?螺桿轉速： 0-55r/min
?產量: 約180kg/h 溫控系統：模溫控制
?加熱段數/功率: 3段 3kw×3
?冷卻段數: 1段
?真空泵: 1.5kw (上海)
?機筒及羅桿加熱方式： 熱水循環，并且有循環水觀察孔
?循環水泵: 威樂
?單機頭: 一套 。冷卻水 0.15-2KG/C㎡ 驅動系統： . 電壓 AC380V50HZ .螺桿與硬齒面減速機采用花鍵聯接 . 驅動電機安裝在減速機下方, 驅動皮帶為高強度V型窄帶,用皮帶罩保護有觀察孔 .硬齒面減速機 250-20-1 .總功率 83KW .外型尺寸 3200(L)×1200(W)×1620(H)MM
?調速方式: 變頻調速
?變頻器: 臺達
?主電機功率: 37KW
設備通用配置 序號 項目名稱 型號規格
1 設備高 1050±20mm
2 設備方向 人面對設備，右進左出
3 設備顏色 冷灰色
4 設備電源 三相 380V,50HZ
5 所需汽源 0.5-0.6MPa
6 所需水源 0.2MPa
7 電機品牌 猛牛電機
8 變頻器品牌 臺達
9 減速箱品牌 國茂
10 生產線速度 28m/min
11溫控儀品牌 **
12 設備工作環境 溫度0-40℃，濕度50%-90%
13 急停裝置 所有有動力的設備均設置急停裝置
14 動作指示燈顏色 電源指示：白色，運行指示：綠色；故障指示：紅色
15 控制箱上安裝的部件 啟動、停止按鈕及其他操作按鈕
16 設備滿足生產
