昆山誠(chéng)焰鑫塑膠有限公司

廠(chǎng)家(產(chǎn)地)	美國(guó)杜邦
牌號(hào)	8018
加工級(jí)別	注塑級(jí)
用途級(jí)別	纖維
銷(xiāo)售方式	品牌經(jīng)銷(xiāo)
類(lèi)型	標(biāo)準(zhǔn)料

  產(chǎn)品參數(shù)

性能項(xiàng)目		試驗(yàn)條件[狀態(tài)]	測(cè)試方法	測(cè)試數(shù)據(jù)	數(shù)據(jù)單位
機(jī)械性能	拉伸強(qiáng)度		ASTM D638	90(12.9)	MPa(kpsi)
	斷裂應(yīng)力		ISO 527-1/-2	85(12.3)	MPa(kpsi)
	斷裂伸長(zhǎng)率		ASTM D638	6	%
	斷裂應(yīng)變		ISO 527-1/-2	9	%
	拉伸模量		ISO 527-1/-2	4200(610)	MPa(kpsi)
	彎曲模量		ASTM D790	3660(530)	MPa(kpsi)
			ISO 178	3600(520)	MPa(kpsi)
	沖擊強(qiáng)度		ASTM D256	140(2.6)	J/M(ft lb/in)
	缺口沖擊強(qiáng)度	-40℃	ISO180/1A	7	KJ/m2
		-30℃	ISO180/1A	10	KJ/m2
		23℃	ISO180/1A	13	KJ/m2
	無(wú)缺口沖擊強(qiáng)度	-30℃	ISO180/1U	90	KJ/m2
		23℃	ISO180/1U	90	KJ/m2
	Charpy缺口沖擊強(qiáng)度	-40℃	ISO179/1eA	4	KJ/m2
		-30℃	ISO179/1eA	6	KJ/m2
		23℃	ISO179/1eA	12	KJ/m2
	Charpy無(wú)缺口沖擊強(qiáng)度	-30℃	ISO179/1eU	80	KJ/m2
		23℃	ISO179/1eU	80	KJ/m2

產(chǎn)品介紹產(chǎn)品信息產(chǎn)品名稱(chēng)：8018
PA66聚酰胺66或尼龍66化學(xué)和物理特性PA66在聚酰胺材料中有較高的熔點(diǎn)。它是一種半晶體-晶體材料。PA66在較高溫度也能保持較強(qiáng)的強(qiáng)度和剛度。在產(chǎn)品設(shè)計(jì)時(shí)，一定要考慮吸濕性對(duì)幾何穩(wěn)定性的影響。為了提高PA66的機(jī)械特性，經(jīng)常加入各種各樣的改性劑。

點(diǎn)擊輸入文字描述

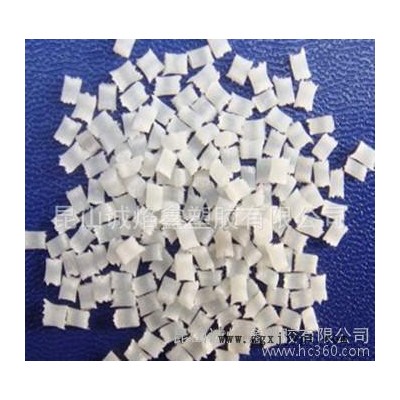

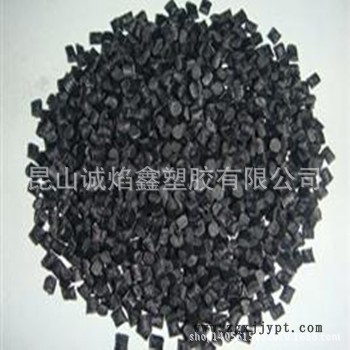

 粒子圖片



成型注意事項(xiàng)及應(yīng)用1：干燥處理：如果加工前材料是密封的，那么**沒(méi)有必要干燥。然而，如果儲(chǔ)存容器被打開(kāi)，那么建議在85℃的熱空氣中干燥處理。如果濕度大于0.2%，還需要進(jìn)行105℃，12小時(shí)的真空干燥。 2：熔化溫度：260~290℃。對(duì)玻璃添加劑的產(chǎn)品為275~280℃。熔化溫度應(yīng)避免高于300℃。 模具溫度：建議80℃。模具溫度將影響結(jié)晶度，而結(jié)晶度將影響產(chǎn)品的物理特性。對(duì)于薄壁塑件，如果使用低于40℃的模具溫度，則塑件的結(jié)晶度將隨著時(shí)間而變化，為了保持塑件的幾何穩(wěn)定性，需要進(jìn)行退火處理。 3：注射壓力：通常在750~1250bar，取決于材料和產(chǎn)品設(shè)計(jì)。 4：注射速度：高速（對(duì)于增強(qiáng)型材料應(yīng)稍低一些）。 流道和澆口：由于PA66的凝固時(shí)間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5t（這里t為塑件厚度）。如果使用熱流道，澆口尺寸應(yīng)比使用常規(guī)流道小一些，因?yàn)闊崃鞯滥軌驇椭柚共牧线^(guò)早凝固。如果用潛入式澆口，澆口的**小直徑應(yīng)當(dāng)是0.75mm。典型用途 PA66更廣泛應(yīng)用于汽車(chē)工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強(qiáng)度要求的產(chǎn)品。 5：應(yīng)用范圍：廣泛用于制造機(jī)械、汽車(chē)、化學(xué)與電氣裝置的零件，如齒輪、滾子、滑輪、輥軸、泵體中葉輪、風(fēng)扇葉片、高壓密封圍、閥座、墊片、襯套、各種把手、支撐架、電線(xiàn)包層等。亦可制成薄膜用作包裝材料。此外，還可用于制作醫(yī)療器械、體育用品、日用品等。
