| 廠家(產地) | LG化學 |
|---|---|
| 牌號 | IH830 |
| 加工級別 | 注塑級 |
| 用途級別 | 纖維 |
| 銷售方式 | 品牌經銷 |
| 類型 | 標準料 |
PMMA/IH830/LG化學生產企業(yè)： LG化學①原料描述部分【查看報價】
| 其它 其它 擠出,注塑 | 外觀顏色清晰/透明 | |
| 一般目的 | ||
| 一般目的 | ||
| 性能項目 | 試驗條件[狀態(tài)] | 測試方法 | 測試數據 | 數據單位 | |
| 物理性能 | 比重 | ASTM D792 | 1.18 | ||
| 熔流率 | 230℃/3.8Kg | ASTM D1238 | 2.2 | g/10min | |
| 收縮率 | 流動 | ASTM D955 | 0.20-0.60 | % | |
| 吸水率 | 24hr | ASTM D570 | 0.30 | % | |
| 洛氏硬度 | M 計秤 | ASTM D785 | 98 | ||
| 機械性能 | 抗張強度 | 屈服 | ASTM D638 | 72.6 | MPa |
| 伸長率 | 屈服 | ASTM D638 | 10 | % | |
| 彎曲模量 | ASTM D790 | 3360 | MPa | ||
| 彎曲強度 | 屈服 | ASTM D790 | 136 | MPa | |
| 懸臂梁缺口沖擊強度 | ASTM D256 | 15 | J/m | ||
| 熱性能 | 熱變形溫度 | 1.8MPa,未退火 | ASTM D648 | 94.0 | ℃ |
| 維卡軟化溫度 | ASTM D1525 | 113 | ℃ | ||
| 線性膨脹系數 | 流動 | ASTM D696 | 0.000060 | cm/cm/℃ | |
| RTI Elec | 1.50mm | UL 746 | 50.0 | ℃ | |
| RTI Imp | 1.50mm | UL 746 | 50.0 | ℃ | |
| RTI Str | 1.50mm | UL 746 | 50.0 | ℃ | |
| 可燃性 | UL阻燃等級 | UL 94 | HB | ||
| 1.50mm,AII | UL 94 | HB | |||
| 光學性能 | 折射率 | ASTM D542 | 1.490 | ||
| 透射率 | 3000um | ASTM D1003 | 92.0 | % | |
| 霧度 | 3000um | ASTM D1003 | 0.50 | % | |
| 黃度指數 | 3.00mm | ASTM D1925 | 0.40 | YI | |
產品信息產品名稱：PMMA
中文名稱:超細PMMA粉
英文名稱:Poly(methyl methacrylate)
中文別名:超細聚甲基丙烯酸甲酯粉;聚甲基丙烯酸甲酯;PMMA;聚(甲基甲基丙烯酸酯)
光學級PMMA（聚甲基丙烯酸甲酯）因其優(yōu)良的透光性、電絕緣性、后加工性等應用廣泛，被譽為“塑料女王”。 PMMA高性能光學級液晶材料，主要應用液晶顯示器導光板、光纖材料、太陽能光伏電池等高端市場，目前國內只有德國、日本、臺灣少數幾家外資企業(yè)在國內生產，20萬噸左右的缺口仍主要靠進口來彌補。

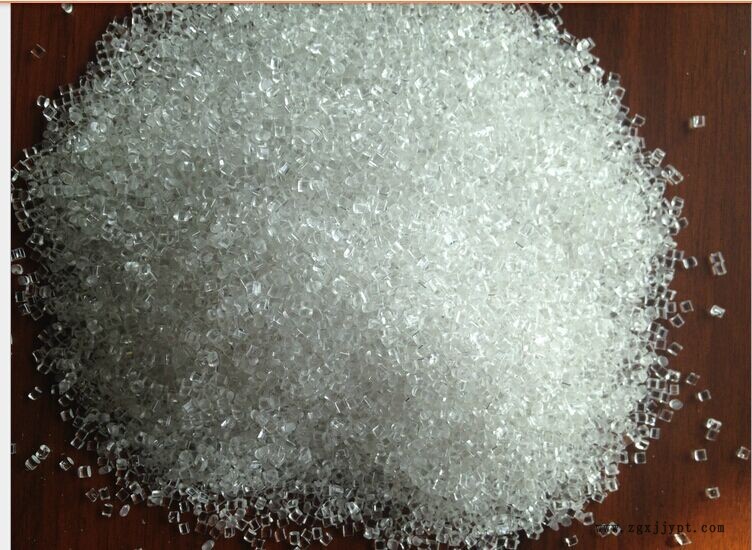

子圖片
PMMA塑料(有機玻璃) | ||||
英文名稱:Polymethyl Methacrylate | (聚甲基丙烯酸甲脂) | |||
比重:1.18克/立方厘米 成型收縮率:0.5-0.7% 成型溫度：160-230℃ 干燥條件：70-90℃ 4小時 | ||||
物料性能 | 透明性極好,強度較高,有一定的耐熱耐寒性,耐腐蝕,絕緣性良好,綜合性能超過聚苯乙烯,但質脆,易熔于有機溶劑,如作透光材料,其表面硬度稍低,容易擦花. | 適于制作透明絕緣零件和強度一般的零件. | ||
成型性能 | 1.無定形料,吸濕大,需干燥,不易分解,流動性中等,易發(fā)生填充不良,粘模,收縮,熔接痕等. | |||
2.宜高壓注射,在不出現缺陷的條件下取高料溫,高模溫,以增加流動性,降**,改善透明性及強度.模具澆注系統表面應光潔,脫模斜度大,頂出均勻.同時設排氣口,以防出現起泡. | ||||
聯系方式
電話：0512 81860298/13732660920
傳真：0512 81860297
Q Q：41505336
旺旺：xiayanmei恒成塑化
地址：中國 江蘇 昆山市 陸家鎮(zhèn)仕泰隆J棟5號
網址：//xiayanmei168.
