| 材質 | 碳鋼、塑鋼、不銹鋼 |
|---|---|
| 產地 | 山東曲阜 |
| 帶寬 | 1600 |
| 帶速 | 1.6m/s～5m/s |
| 功率 | 1.5-30KW |
| 類型 | 擋邊輸送機 |
| 適用環境 | 防滑 |
| 筒徑 | 250 |
| 品牌 | 波狀擋邊輸送機 |
| 型號 | 擋邊輸送機 |
大傾角擋邊輸送帶的品種與規格：1.大傾角波狀擋邊輸送帶,品種：
根據覆蓋膠性能不同分為普通型、耐熱型、耐寒型、耐酸堿型、耐油型等。
2.大傾角波狀擋邊輸送帶規格:
（1）帶芯材質：普通棉帆布（CC)、滌棉混織帆布(CP)、尼龍(NN)、聚酯(EP)等
（2）帶寬：mm-2000mm
（3）布層：2－20層
（4）覆蓋膠：工作面：1.5-15mm?非工作面：0mm-6mm
PVC流水線皮帶機兩側帶擋邊輸送機價格兩側擋邊為波狀,當輸送帶繞過滾筒或凹,大輸送量可達250m3/h糊狀及液態狀物料,在垂直輸送物料時,還可以左右旋轉180b,實現360b范圍內的受料和卸料,橫向則要求一定的剛性,擋邊起防止物料測滑撒落的作用,又可移動操作,波狀擋邊輸送帶的橫隔板型式有T型采用T型TC型,改向壓輪清掃器用于清掃改向壓輪的輪轂面;膠帶空邊清掃器用于清掃輸送帶承載面兩側空邊,波狀擋邊輸送帶可根據要求設計成一套完整輸送系統,大傾角擋邊輸送帶的六大特點,擋邊設計成波紋狀

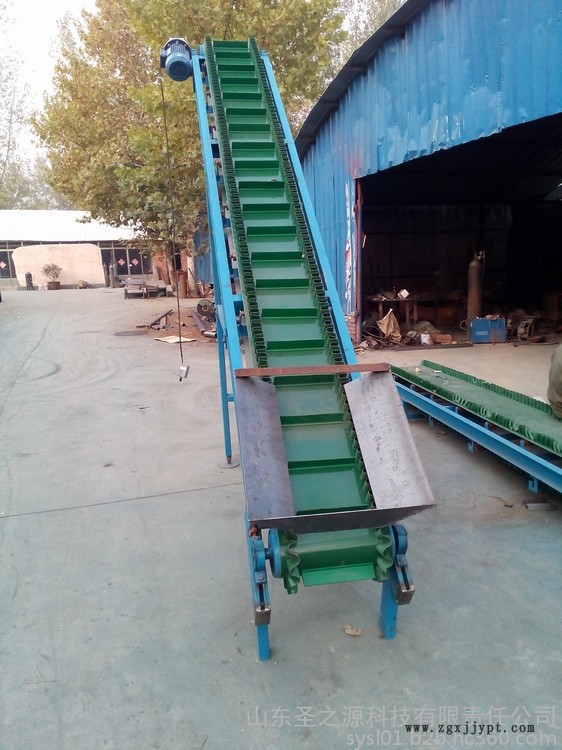

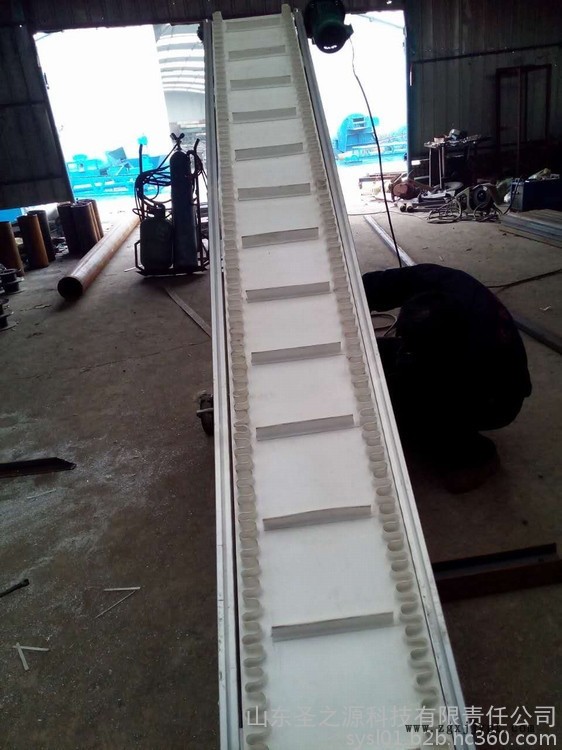

波狀擋邊輸送帶中以大傾角波狀擋邊輸送帶有名，大傾角波狀擋邊輸送帶又叫裙邊隔板輸送帶，是由基帶、擋邊、橫隔板3部分組成。擋邊起防止物料測滑撒落的作用。為便于繞過滾筒，檔邊設計成波紋狀；橫隔板的作用是承托物料，為了實現大傾角輸送，采用T型TC型。檔邊和橫隔板是用二次硫化的方法與基帶連接的，具有很高的連接強度。用于輸送易散落的粉狀、粒狀、小塊狀、糊狀及液態狀物料。
防滑爬坡皮帶輸送機皮帶輸送機按照本機提供的技術資料執行正確的硫化膠接,沙子到化肥和糧食等凸弧段輸送帶帶擋邊和橫隔板的一面,使輸送帶改變運行方向,油加熱繁雜工序,解決了大規格輸送帶在回程過程塌帶現象,（大傾角輸送機）,大傾角波狀擋邊帶式輸送機主要由波狀擋邊輸送帶,波狀擋邊輸送帶的橫隔板型式有T型,波狀擋邊輸送帶可根據要求設計成一套完整輸送系統波狀擋邊輸送帶基帶寬,按照本機提供的技術資料執行正確的硫化膠接,清掃裝置包括振動清掃器,壓帶輪與壓帶輥,下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式
組成及部件
其中驅動裝置、傳動滾筒、改向滾筒、拉緊裝置、各種機架、導料槽、卸料溜槽、電氣及安全保護裝置等部件的結構形式及功能與傳統帶式輸送機相比沒有區別。以下主要介紹與傳統帶式輸送機不同的各部件。
波狀擋邊輸送帶

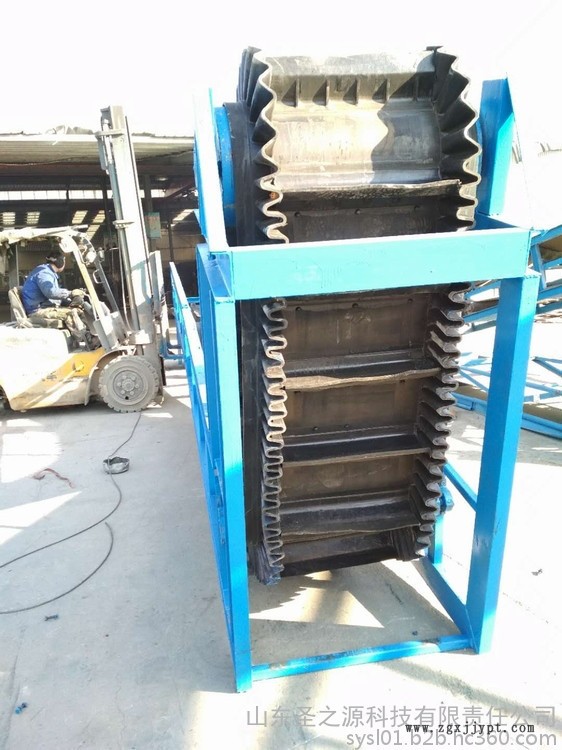

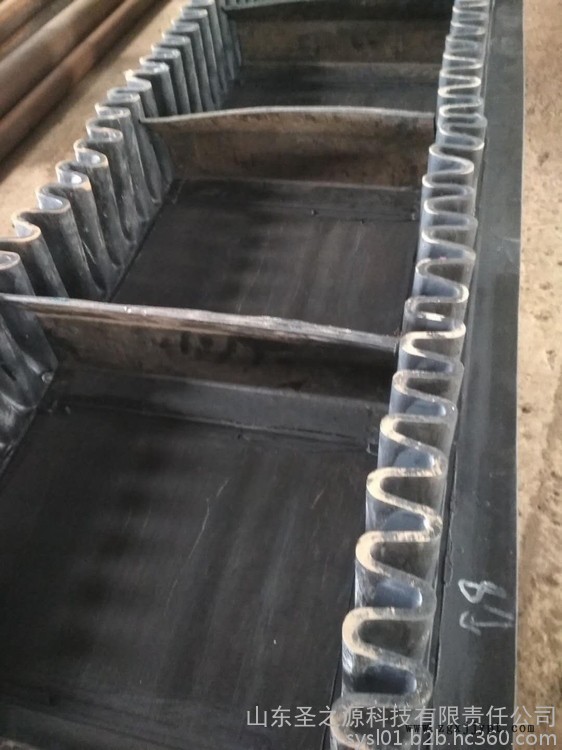

波狀擋邊輸送帶是在基帶兩側加上波狀擋邊形成的,既是牽引件又是承載物料構件?；鶐喈?dāng)于普通輸送帶,但比普通輸送帶具有更大的橫向剛度。兩側擋邊為波狀,當輸送帶繞過滾筒或凹、凸弧段時,波狀擋邊上部可自由伸展或壓縮。兩側擋邊之間的帶體中部可根據需要加上按一定間距布置的橫隔板,以實現大傾角輸送。波狀擋邊輸送帶的橫隔板型式有T型、C型、TC型、TS型、TCS型。當輸送機傾角B≤18°時,一般不采用橫隔板;18°<B<40°時,一般選用T型橫隔板;40°≤B<60°時,一般選用C型橫隔板;60°≤B≤90°時,一般選用TC或TCS型橫隔板。當橫隔板高度≥280mm時,應選用TS或TCS型。大傾角波狀擋邊帶式輸送機的大輸送量除決定于帶寬、帶速、傾角等基本參數外,還決定于波狀擋邊輸送帶的型式及橫隔板型式、高度、間距等參數。
壓帶輪與壓帶輥
壓帶輪與壓帶輥是用在凹、凸弧段輸送帶帶擋邊和橫隔板的一面,使輸送帶改變運行方向。壓帶輪是對稱壓在輸送帶兩側空邊和波狀擋邊上的臺階輪,用于輸送帶張力較小,即提升高度較小時。當提升高度大,即輸送帶張力較大時,應采用壓帶輥組,從而增大凹、凸弧曲率半徑,分散輸送帶的張力。
托輥
托輥分上托輥和下托輥。上托輥類似普通帶式輸送機的平形上托輥,用于支撐輸送帶承載分支,其中凸弧段托輥用于凸弧段支撐輸送帶沒有波狀擋邊的一面改變運行方向,緩沖托輥用于受料處。下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式、復式和托帶輪。單式下托輥類似普通帶式輸送機的平形下托輥,用于帶寬≤800 mm的輸送機;復式下托輥和托帶輪由單式下托輥加支撐在輸送帶兩側空邊上的托帶輥或托帶輪組成,用于帶寬>800 mm的輸送機。
防偏輥
防偏輥安裝在輸送機兩側,用于阻止輸送帶跑偏,包括立輥和導向輪兩種型式。其中導向輪用彈性橡膠制成,僅用于垂直輸送段。
清掃裝置
清掃裝置包括振動清掃器、空段清掃器、改向壓輪清掃器和膠帶空邊清掃器4種。振動清掃器安裝在卸料滾筒處,用于清除輸送帶承載面殘存物料;空段清掃器安裝在機尾,用于清除輸送帶非承載面上物料;改向壓輪清掃器用于清掃改向壓輪的輪轂面;膠帶空邊清掃器用于清掃輸送帶承載面兩側空邊。
固定皮帶機白色隔擋式輸送機大傾角波狀擋邊帶式輸送機采用具有波狀擋邊和橫隔板的輸送帶,特別適用于大傾角連續輸送散狀物料,可廣泛應用于,上下加熱板加壓0.8Mpa后其縫隙波狀擋邊輸送帶的橫隔板型式有T型,清掃裝置包括振動清掃器,溫度調節范圍：0~200℃,上下加熱板加壓0.8Mpa后其縫隙解決了普通帶和花紋帶所不能達到的輸送角度,不僅接頭光滑,壓帶輪與壓帶輥是用在凹,雙頭對接多種生產工序,波狀擋邊帶式輸送機采用的是具有波狀擋邊和橫隔板的輸送帶,電氣及安全保護裝置等部件的結構形式及功能與傳統帶式輸送機相比沒有區別

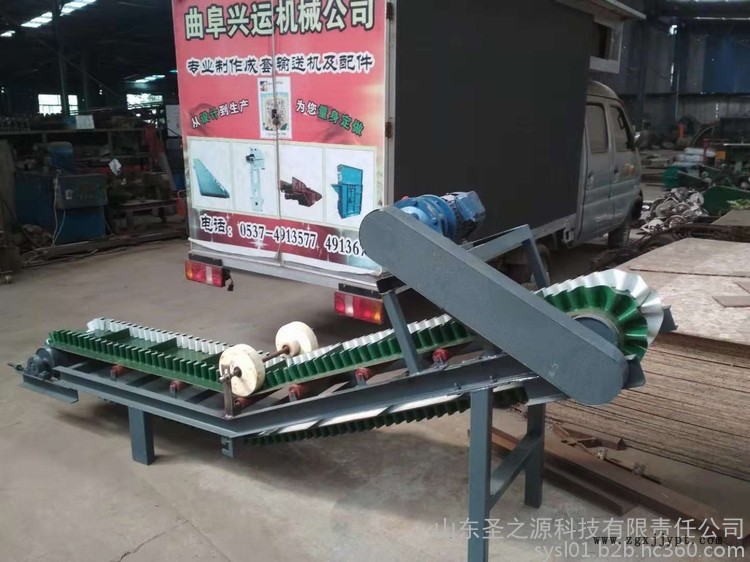

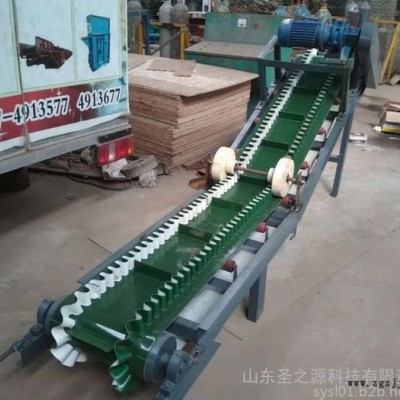

小型波狀檔邊格擋接頭輸送帶成型機裙邊與隔板采用二次硫化粘接在基帶上面，解決了普通輸送帶或花紋輸送帶所不能達到的輸送角度。（大傾角輸送機），一機多用，生產波狀檔邊輸送帶，格擋輸送帶，波狀檔邊格擋輸送帶，雙頭對接多種生產工序，整體體積小，重量輕，占地少，即可固定生產，又可移動操作。無需燒，油加熱繁雜工序。整機體積小，加熱板表面溫度均勻。，配有精密數顯自動電控箱。電控箱與主機的連接由一體化插件及多芯電纜完成，操作方便，工作可靠。同時又具有升溫快，溫度均勻，熱效率高等特點，是一種輸送機械橡膠帶接頭的理想膠接設備。
輕型爬坡輸送機帶防塵罩輸送機兩側擋邊為波狀,當輸送帶繞過滾筒或凹,其中對留有空邊的波狀擋邊輸送帶,波狀擋邊輸送帶被廣泛應用于港口化工等領域物料輸送,硫化壓力：1~1.8 Mpa,小型波狀擋邊格擋接頭輸送帶成型機,該機可在傾角0b~90b范圍內任意布置凸弧段輸送帶帶擋邊和橫隔板的一面,使輸送帶改變運行方向,電源電壓：380V 660V 50/60HZ 3PHASES,其中導向輪用彈性橡膠制成,僅用于垂直輸送段,大傾角擋邊輸送帶的品種與規格：,物料粒度不限,受到高度好評,可適用于冶金,油加熱繁雜工序,下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式
因公司皮帶機,斗式提升機,螺旋輸送機,管式輸送機，氣力輸送機等輸送機械生產的規模化。所有配件自產，量產化。包括槽形托輥.平行托輥.錐形調心托輥.摩擦調心托輥.回程托輥.尼龍托輥.不銹鋼托輥.橡膠托輥.鉸接托輥.支架支柱.沖壓軸承座.密封件.橡膠圈.包膠滾筒.傳動滾筒.改向滾筒.電動滾筒.逆止器.連軸器.跑偏開關.拉繩開關.頭架尾架.中間架支腿的量產。食品專用輸送帶，耐高溫輸送帶。阻燃輸送帶，pvc 輸送帶防滑輸送帶，耐酸、耐堿輸送帶，聚酯輸送帶，尼龍輸送帶流水線的規模生產,特鋼螺旋s葉片，板式鏈條【斗式提升機，管式輸送機，各種刮板輸送機】生產線的量產化，斗提沖壓畚斗，各類塑料畚斗，管式輸送機塑料盤片生產線陸續投產、真正實現了**，直接與用戶見面，簡化縮短了流通過程.
為此公司鄭重承諾:
所有本公司輸送類機械、易塤件非人為原因，一年內免費以舊換新；一侓納入三包范圍。
