 盆式橡膠支座的結構原理是安置于密封鋼盆中的橡膠塊，在三向受力的情況下，而產生的反力，承受橋梁的垂直荷載，同時，利用橡膠的彈性，滿足梁端的轉動，通過焊接在上座板上的不銹鋼板與聚四氟乙烯的自由滑移，完成橋梁上部構造的水平位移。本系列產品具有結構合理，承載能力大，變形小，水平位移量大，轉動靈活，并有良好的緩沖性能，是建筑連續式橋梁的**支座，

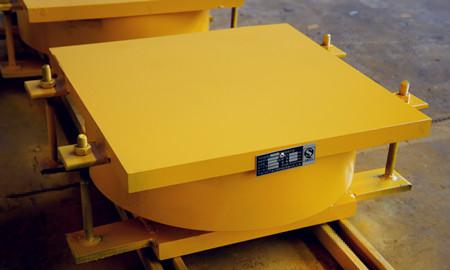

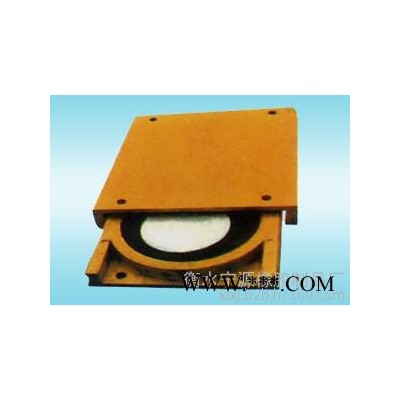

 盆式橡膠支座

且具有重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。常用的有GPZ、GPZ（Ⅱ）、GPZ(KZ)三大類。 GPZ(II)系列支座目前承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。

GPZ(II)標準系列中，固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座堅向承載力的10%?？拐鹦椭ё匠休d力不小于支座堅向承載力的20%。 支座轉動角度不小于0.02rad.

加5201硅脂潤滑后，常溫型活動支座設計摩阻系數**小取0.03.;加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數**小取0.06。

盆式橡膠支座分類

 盆式橡膠支座根據應用范圍可以分為三大類：公路橋梁盆式橡膠支座、鐵路橋梁盆式橡膠支座及盆式橡膠支座的衍生品。常用的公路盆式橡膠支座型號有：GPZ盆式橡膠橡膠支座和GPZ（Ⅱ）盆式橡膠橡膠支座(依據GT391-1999),GPZ(KZ)盆式橡膠支座等幾個系列。常用的鐵路盆式橡膠支座有TPZ-I鐵路盆式橡膠支座，TPZ標鐵路盆式橡膠支座，專橋8156鐵路橋梁支座。 盆式橡膠支座的衍生品種類很多，比如 QPZ盆式橡膠橡膠支座、KPZ系列盆式橡膠支座、彈性減震球型鋼支座、自調高盆式橡膠支座等。

每一類根據位移形式可分為固定(GD)、單向活動(DX)和雙向活動(SX)三種。

3、安裝

1、把錨柱安裝在支座底板四角。

2、澆注支座支墩，留出頂端一段高度，留出高度要比支座的錨柱大些；

3、把支座吊到墊石上方，校正平面位置和高度；

4、澆注墊石混凝土；

5、安裝支座上部的4個錨柱；

6、安裝現澆梁模板，綁扎現澆梁鋼筋；

7、澆注梁體混凝土；

產品特點

   1、采用不銹鋼板與聚四氟乙烯模壓板簡的平面滑崐移作為支座的滑移面，具有低的摩擦系數，承載能力大崐、變形小、耐磨耗、抗腐蝕能力強。

   2、采用密封的橡膠興不但不大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。

   3、支座的構造簡單、重量輕、價格便宜。具有明顯的經濟效果。

   4、支座建筑高度低，對橋梁設計非常有利。

盆式橡膠支座施工方法（安裝步驟）

（1）盆式支座下面應設置支承墊石，支承墊石混凝土強度等級不宜低于C40。墊石高度應考慮 支座安裝、養護和更換的方便。支承墊石及墩頂混凝土應該按JTG D62-2004的局部承壓部件要求配置相應的鋼筋網。墩臺頂面需按錨固套筒規格、數量預留栓孔。預留栓孔的直徑和深度大于套筒直徑和長度50mm~60mm，中心偏差不應超過10mm。

  （2）支座運輸?shù)浆F(xiàn)場后，應該開箱檢查支座各部分零件及裝箱單，檢查合格后再放入包裝箱，安裝時再開箱。

  （3）活動支座在開箱后應該注意對聚四氟乙烯板和不銹鋼冷軋鋼板的保護，防止劃傷或者有贓物附著在乙烯板和冷軋鋼板的表面，并且檢查5201-2硅脂是否注滿。

  （4）支座安裝時，支承墊石頂面應該鑿毛，并用清水沖去墊石上面的雜物，待墊石表面干燥后，在錨固螺栓孔位置以外的支承墊石頂面涂滿環氧砂漿調平層，支座**位后、對中并調整水平后，用墊塊將支座墊起，用環氧砂漿或強度等級較高的砂漿灌注套筒周圍空隙及支座底板四周未填滿環氧砂漿的位置，并且將砂漿搗實，完工后應該將支座底板以外溢出的砂漿清理干凈，砂漿硬化后再拆去支座墊塊。

  （5）有縱坡的橋梁，在支座頂板長度范圍內的橋梁梁底，設計時應該將該部位梁底用預埋鋼板調直水平，支座頂板范圍內的混凝土應該按JTG D62-2004進行局部承壓計算并配置相應的鋼筋網?；顒又ё惭b時應該考慮溫度的變化。

  （6）雙向和單項活動支座安裝時，要特別注意檢查聚四氟乙烯板，聚四氟乙烯板的主要滑移方向應與橋梁順橋向相一致。

  （7）支座中心線應該與主梁中心線重合或平行，單向活動支座安裝時，頂板導向塊和中間鋼板的導向滑調應該保持平行，交叉角度不大于5‘。

  （8）在橋梁實行體系轉換要切割臨時錨固安裝時，要采取隔熱措施，這樣可以避免損壞橡膠板和聚四氟乙烯板。

  （9）安裝完畢檢驗合格后，拆除連接構件，安裝防塵圍板。

3、橋梁支座的布置主要和橋梁的結構形式有關。通常在布置支座時需要考慮以下的基本原則：

1）上部結構是空間結構時，支座應能同時適應橋梁順橋向（X方向）和橫橋向（Y方向）的變形；

（2）支座必須能可靠的傳遞垂直和水平反力；

（3）支座應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；

（4）鐵路橋梁通常必須在每聯梁體上設置一個固定支座；

（5）當橋梁位于坡道上，固定支座一般應設在下坡方向的橋臺上；

（6）當橋梁位于平坡上，固定支座宜設在主要行車方向的前端橋臺上；

（7）固定支座宜設置在具有較大支座反力的地方；

（8）在同一橋墩上的幾個支座應具有相近的轉動剛度；

（9）連續梁可能發生支座沉陷時，應考慮制作高度調整的可能性。

總之，橋梁支座的布置原則是既要便于傳遞支座反力，又要使支座能充分適應梁體的自由變形。

4、性能及分類

a 、雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX 。

b、單向活動支座：具有豎向轉動和單一方向滑移性能，代號為DX 。

c、固定支座：僅具有豎向轉動性能，代號為GD。

適用溫度范圍

a 、常溫型支座：適用于-25 ℃ ～+ 60 ℃

b 、耐寒型支座：適用干-40 ℃ ～+60 ℃ ，代號為F 。
