| 材質 | 橡膠、鋼構件 |
|---|---|
| 產地 | 衡水 |
| 顏色 | 其他 |

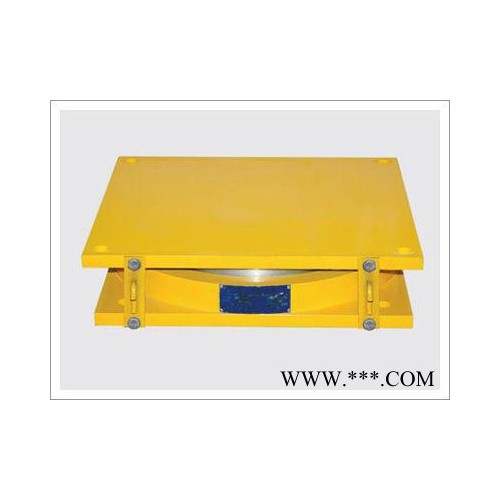

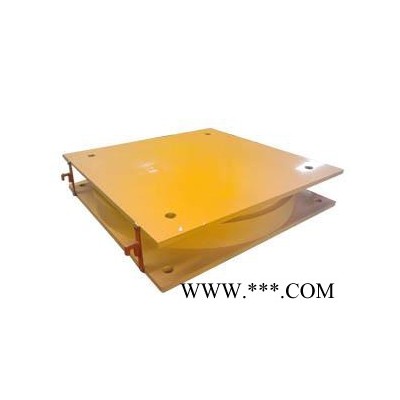

盆式橡膠支座的結構原理是安置于密封鋼盆中的橡膠塊，在三向受力的情況下，而產生的反力，承受橋梁的垂直荷載，同時，利用橡膠的彈性，滿足梁端的轉動，通過焊接在上座板上的不銹鋼板與聚四氟乙烯的自由滑移，完成橋梁上部構造的水平位移。本系列產品具有結構合理，承載能力大，變形小，水平位移量大，轉動靈活，并有良好的緩沖性能，是建筑連續式橋梁的**支座，盆式橡膠支座且具有重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。常用的有GPZ、GPZ（Ⅱ）、GPZ(KZ)三大類。 GPZ(II)系列支座目前承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。
盆式橡膠支座分類
盆式橡膠支座根據應用范圍可以分為三大類：公路橋梁盆式橡膠支座、鐵路橋梁盆式橡膠支座及盆式橡膠支座的衍生品。常用的公路盆式橡膠支座型號有：GPZ盆式橡膠橡膠支座和GPZ（Ⅱ）盆式橡膠橡膠支座(依據GT391-1999) ,GPZ(KZ)盆式橡膠支座等幾個系列。常用的鐵路盆式橡膠支座有TPZ-I鐵路盆式橡膠支座，TPZ標鐵路盆式橡膠支座，專橋8156鐵路橋梁支座。 盆式橡膠支座的衍生品種類很多，比如 QPZ盆式橡膠橡膠支座、KPZ系列盆式橡膠支座、彈性減震球型鋼支座、自調高盆式橡膠支座等。 每一類根據位移形式可分為固定(GD)、單向活動(DX)和雙向活動(SX)三種。
3、安裝
1、把錨柱安裝在支座底板四角。 2、澆注支座支墩，留出頂端一段高度，留出高度要比支座的錨柱大些； 3、把支座吊到墊石上方，校正平面位置和高度； 4、澆注墊石混凝土； 5、安裝支座上部的4個錨柱； 6、安裝現澆梁模板，綁扎現澆梁鋼筋； 7、澆注梁體混凝土； 8、拆除支座兩側的臨時連接。 三、QZ系列球型支座 1、概述 QZ系列球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡膠擋圈組成的一種特殊盆式橡膠支座產品。它將盆式支座中的橡膠板改為球面四氟板因而得名,由于QZ球型支座中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或?qū)颦h(huán)來約束支座的單向或多向位移，可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。
QZ球型支座以傳力可靠，轉動靈活的特點，不但具有GPZ盆式橡膠支座承載能力大的特點，座位移大等特點，而且能更好地適應大轉角的需要，與普通盆式支座相比具有下列優點： 1、球形橡膠支座通過球面?zhèn)髁?，不?huì)出現力的縮頸現象，作用在混凝土上的反力比較均勻； 2、球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達0.05rad. 3、QZ球型支座各向轉動性能一致，適用于寬橋、曲線橋； 4、這種支座產品不用橡膠承壓，不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。 2、球型支座的分類 球形支座通過球面?zhèn)髁Α⒉怀霈F(xiàn)力的縮頸現象，作用在混凝土上的反力比較均勻； 球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關，與支座轉角大小無關。因此特別適用于大轉角的要求，設計轉角可達0.05rad以上。支座各向轉動性能一致，適用于寬橋、曲線橋等； 支座不用橡膠承壓、不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。 3、安裝細則 1、用本系列支座時，橋梁梁體及橋墩、臺支承部位混凝土標號不得低于300級。特殊情況須征得設計單位同意。 2、支座與梁體及墩、臺采用預埋螺栓連接，必要時也可采用預埋鋼板焊接連接，但將支座與梁體及墩臺預埋鋼板焊接時，要防止支座鋼體過熱，以免燒壞硅脂及聚四氟乙烯板。 3、支座安裝標高應符合設計要求，要保證支座支承面的水平及平整，支座支承面四角高差不得大于2mm。 4、支座進場后，應檢查裝箱清單，包括配件清單，支座產品合格證，支座安裝養護細則等。 5、支座安裝時應注意如下事項： A、支座中心線應與主梁中心線平行。 B、活動支座上、下支座板順橋方向的中心線應重合，其交角不得大于5´rad。 C、支座安裝時不得松動上、下支座連接板，以防止支座發生過大轉角而傾覆。該連接板在梁體安裝完成后予以拆除，以防約束梁體的正常轉動。 D、拆除上、下支座連接板后，應及時安裝SX及DX活動支座的橡膠防塵罩。 E、現澆混凝土梁在梁體注成整體后，在施工梁體預應力前拆除連接板。 F、支座在安裝圍板前，應用棉絲將不銹鋼滑動表面仔細擦凈，以防止灰塵侵入聚四氟乙烯板表面。 G、對支座鋼件油漆碰掉部分，應補充油漆一道。 6、支座使用期間應每年定期進行一次檢查及養護，內容包括： A、檢查支座錨栓有無剪斷，支座橡膠密封圈有無龜裂、老化。 B、檢查支座相對位移值是否均勻，逐個記錄支座位移值。 C、清除支座附近的雜物及灰塵，并用棉絲仔細的擦凈不銹鋼表面的灰塵。 D、松動錨栓螺母一次清洗上油，以免螺母銹死，然后緊固。 E、校核并定點檢查支座高度變化，以便校核支座內聚四氟乙烯板的摩耗的情況。當支座變化超過3mm時，應拆除橡膠密封圈，檢查聚四氟乙烯板的狀況。 F、定期對支座鋼件進行油漆防銹（不銹鋼滑動面除外）。
橡膠支座布置
橋梁支座的布置主要和橋梁的結構形式有關。通常在布置支座時需要考慮以下的基本原則：（1）上部結構是空間結構時，支座應能同時適應橋梁順橋向（X方向）和橫橋向（Y方向）的變形； （2）支座必須能可靠的傳遞垂直和水平反力； （3）支座應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束； （4）鐵路橋梁通常必須在每聯梁體上設置一個固定支座； （5）當橋梁位于坡道上，固定支座一般應設在下坡方向的橋臺上； （6）當橋梁位于平坡上，固定支座宜設在主要行車方向的前端橋臺上； （7）固定支座宜設置在具有較大支座反力的地方； （8）在同一橋墩上的幾個支座應具有相近的轉動剛度； （9）連續梁可能發生支座沉陷時，應考慮制作高度調整的可能性。 總之，橋梁支座的布置原則是既要便于傳遞支座反力，又要使支座能充分適應梁體的自由變形。
