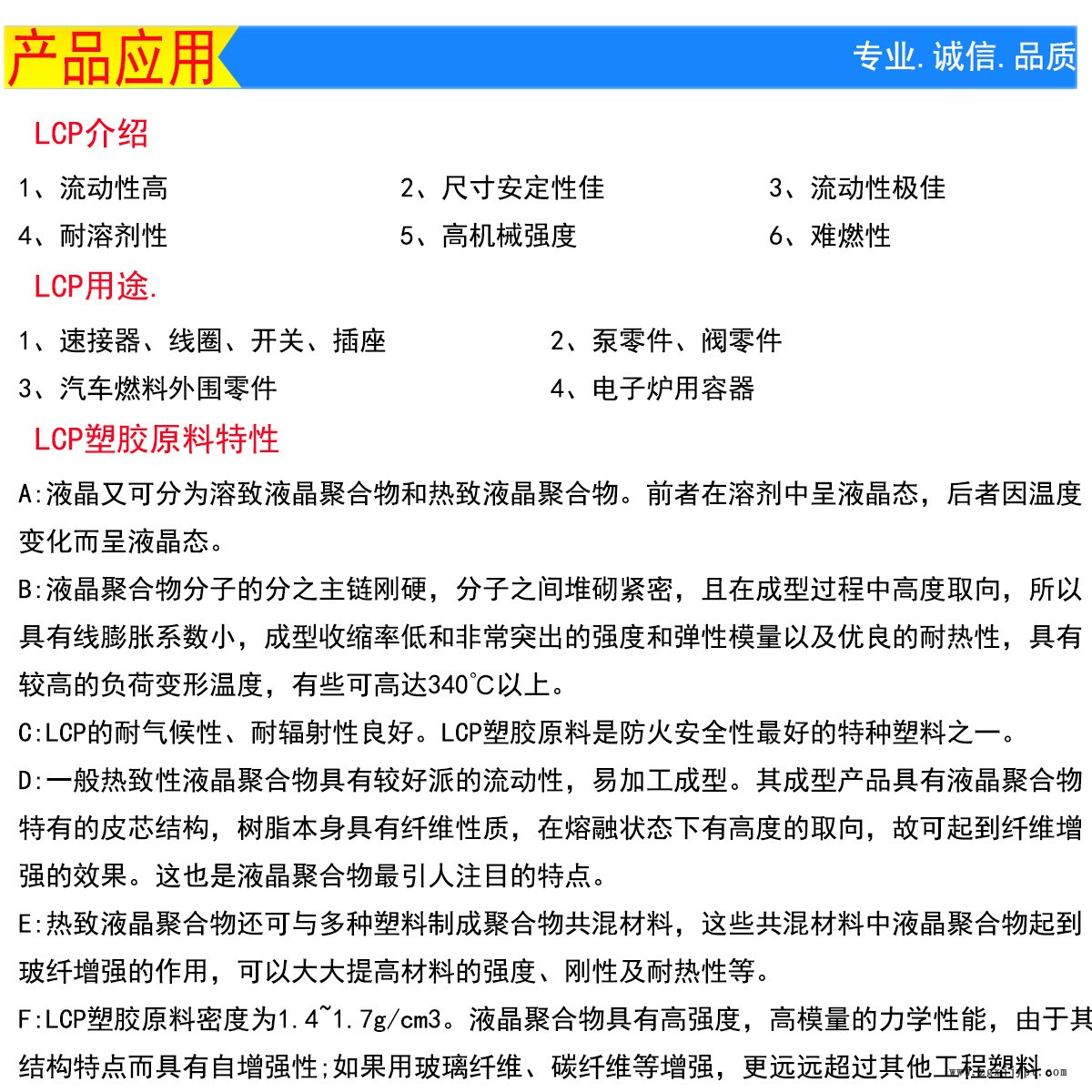

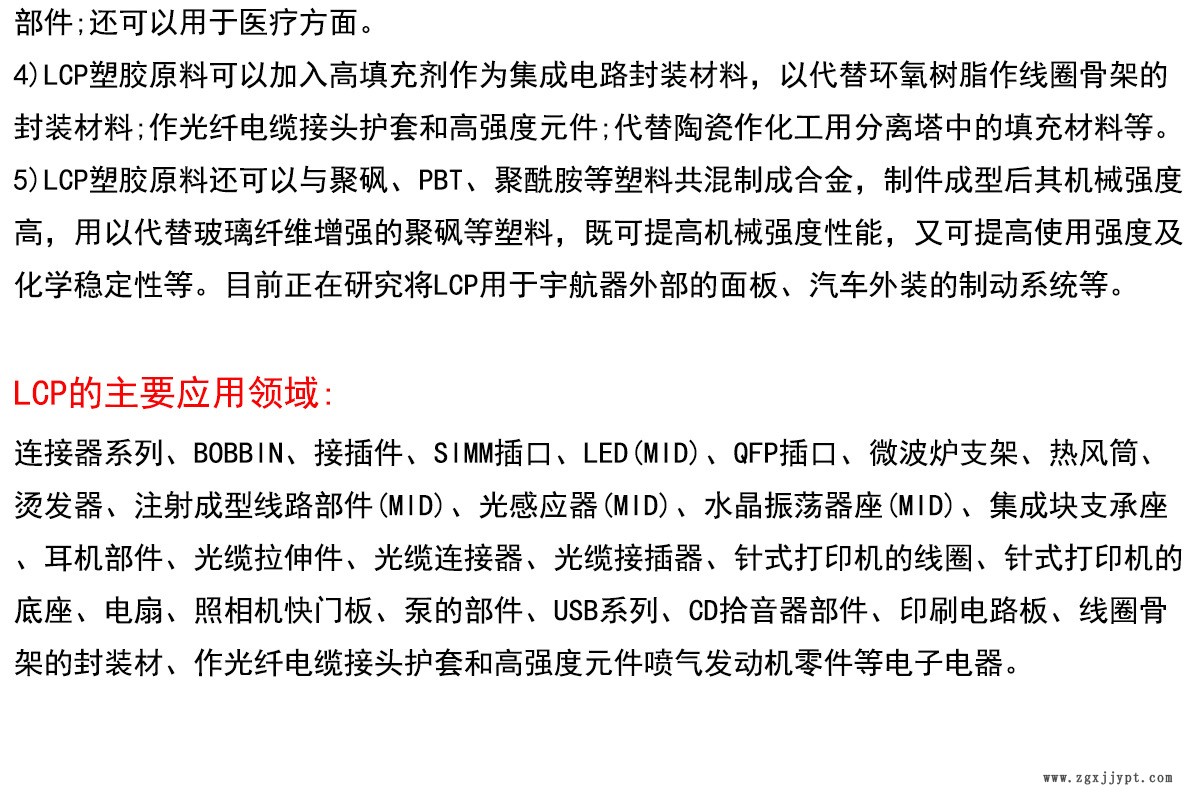

| 廠家(產(chǎn)地) | 美國杜邦 |
|---|---|
| 加工級(jí)別 | 注塑級(jí) |
| 銷售方式 | 品牌經(jīng)銷 |
| 類型 | 標(biāo)準(zhǔn)料 |
| 牌號(hào) | 7130L |
| 用途級(jí)別 | 家電部件 |
| 產(chǎn)地/廠家 | 美國杜邦 |
| 特性級(jí)別 | 透明級(jí),增強(qiáng)級(jí),阻燃級(jí),耐高溫 |
| 性能項(xiàng)目 | 試驗(yàn)條件[狀態(tài)] | 測試方法 | 測試數(shù)據(jù) | 數(shù)據(jù)單位 | |
| 物理性能 | 比重 | 黑色 | ASTM D-792 | 1.62 | |
| ?？s率 | 流向1.6mm | ASTM D-955 | -0.1 | % | |
| 泰伯摩擦 | ASTM D-1044 | 63 | mg | ||
| 模縮率 | 流向3.2mm | ASTM D-955 | 0 | % | |
| ?？s率 | 橫向1.6mm | ASTM D-955 | 0.9 | % | |
| 機(jī)械性能 | 彎曲模量 | 23℃,1.6mm | ASTM D-790 | 14000 | MPa |
| 無缺口沖擊強(qiáng)度 | 23℃,3.2mm | ASTM D-4812 | 555,20%NB | j/m | |
| 彎曲模量 | 23℃,0.8mm | ASTM D-790 | 18000 | MPa | |
| 沖擊下機(jī)械性能 | UL 746B | 210 | oC | ||
| 拉伸模量 | 23℃,3.2mm | ASTM D-638 | 18000 | MPa | |
| 彎曲模量 | 23℃,3.2mm | ASTM D-790 | 13100 | MPa | |
| 拉伸強(qiáng)度 | 23℃,1.6mm | ASTM D-638 | 173 | MPa | |
| IZOD沖擊強(qiáng)度 | 23℃,0.8mm | ASTM D-256 | 400,40%NB | j/m | |
| 無缺口沖擊強(qiáng)度 | 23℃,1.6mm | ASTM D-4812 | 840 | j/m | |
| 模縮率 | 橫向3.2mm | ASTM D-955 | 0.8 | % | |
| 彎曲強(qiáng)度 | 23℃,3.2mm | ASTM D-790 | 183 | MPa | |
| 彎曲強(qiáng)度 | 23℃,0.8mm | ASTM D-790 | 215 | MPa | |
| 壓縮強(qiáng)度 | 3.2mm | ASTM D-695 | 89 | MPa | |
| 拉伸模量 | 23℃,1.6mm | ASTM D-638 | 19306 | MPa | |
| 斷裂伸長率 | 23℃,3.2mm | ASTM D-638 | 1.7 | % | |
| 彎曲疲勞 | 3.2mm，69MPa | ASTM D-671 | 2667 | cycle | |
| 斷裂伸長率 | 23℃,1.6mm | ASTM D-638 | 1.6 | % | |
| IZOD沖擊強(qiáng)度 | 23℃,3.2mm | ASTM D-256 | 225 | j/m | |
| 洛氏硬度 | Scale M | ASTM D-785 | 63 | ||
| 拉伸強(qiáng)度 | 23℃,3.2mm | ASTM D-638 | 150 | MPa | |
| 彎曲強(qiáng)度 | 23℃,1.6mm | ASTM D-790 | 192 | MPa | |
| IZOD沖擊強(qiáng)度 | 23℃,1.6mm | ASTM D-256 | 170 | j/m | |
| 電氣性能 | 介電強(qiáng)度 | 1.6mm逐步 | ASTM D-149 | 31 | KV/mm |
| 介電常數(shù) | 23℃,0.8mm,1×109Hz | ASTM D-2520B | 4.4 | ||
| 介電常數(shù) | 23℃,3.2mm,1×103Hz | ASTM D-150 | 4.3 | ||
| 損耗因素 | 23℃,1.6mm,1×109Hz | ASTM D-2520B | 0.004 | ||
| 損耗因素 | 23℃,3.2mm,1×106Hz | ASTM D-150 | 0.029 | ||
| 損耗因素 | 23℃,3.2mm,1×109Hz | ASTM D-2520B | 0.004 | ||
| 介電強(qiáng)度 | 23℃,1.6mm短時(shí)間 | ASTM D-149 | 35 | KV/mm | |
| 介電強(qiáng)度 | 23℃,3.2mm短時(shí)間 | ASTM D-149 | ＞28 | KV/mm | |
| 介電常數(shù) | 23℃,3.2mm,1×106Hz | ASTM D-150 | 3.8 | ||
| 體積電阻率 | ASTM D-257 | 1×1016 | Ω.cm | ||
| 損耗因素 | 23℃,3.2mm,1×103Hz | ASTM D-150 | 0.013 | ||
| 介電常數(shù) | 23℃,3.2mm,1×109Hz | ASTM D-2520B | 4.3 | ||
| 介電常數(shù) | 23℃,0.8mm,1×103Hz | ASTM D-150 | 3.9 | ||
| 損耗因素 | 23℃,0.8mm,1×103Hz | ASTM D-150 | 0.013 | ||
| 損耗因素 | 23℃,0.8mm,1×106Hz | ASTM D-150 | 0.029 | ||
| 損耗因素 | 23℃,0.8mm,1×109Hz | ASTM D-2520B | 0.004 | ||
| 表面電阻率 | ASTM D-257 | 1×1015 | Ω | ||
| 介電常數(shù) | 23℃,0.8mm,1×106Hz | ASTM D-150 | 3.5 | ||

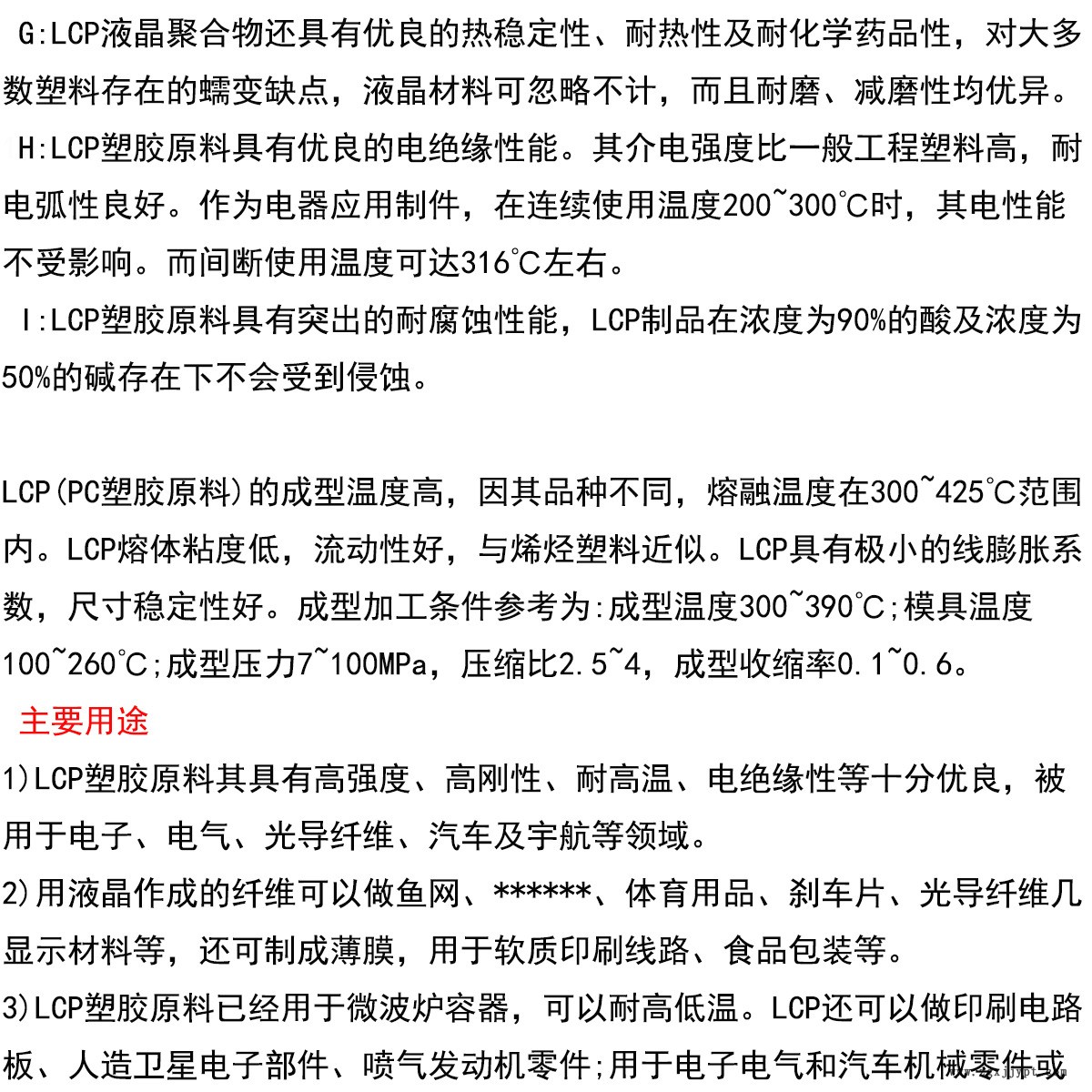

| 加工性能 | 熔解溫度范圍 | ℃ | 363～371 | ||
| 模具溫度范圍 | ℃ | 30～95 | |||
| 干燥時(shí)間（除濕干燥劑） | 2 | h | |||
| 加工時(shí)水氣含量 | ＜0.01 | % | |||
| 干燥溫度 | 135 | ℃ | |||
| 熱性能 | 熔點(diǎn) | ASTM D-3418 | 352 | oC | |
| 導(dǎo)熱性 | ASTM C-177 | 0.32 | W/m k | ||
| 玻璃轉(zhuǎn)變溫度 | ASTM D-3418 | 120 | oC | ||
| 熱變形溫度 | ASTM D-648 | 289 | oC | ||
| 相關(guān)溫度指數(shù) | UL 746B | 240 | oC | ||
| 外推**終融溫 | ASTM D-3418 | 360 | oC | ||
| 其它性能 | 厚度測試 | UL 94 | 0.75 | mm | |
| 厚度比率 | UL 94 | V-0 | |||
| 限制氧氣指數(shù) | 3.2mm | ASTM D-2863 | 39 | % | |
