| 電機功率 | 電詢 |
|---|---|
| 規格 | 頂板離層儀 |
| 配套動力 | 電詢 |
| 用途 | 礦用 |
| 品牌 | 億煤 |
| 型號 | T型 |
| 加工定制 | 是 |

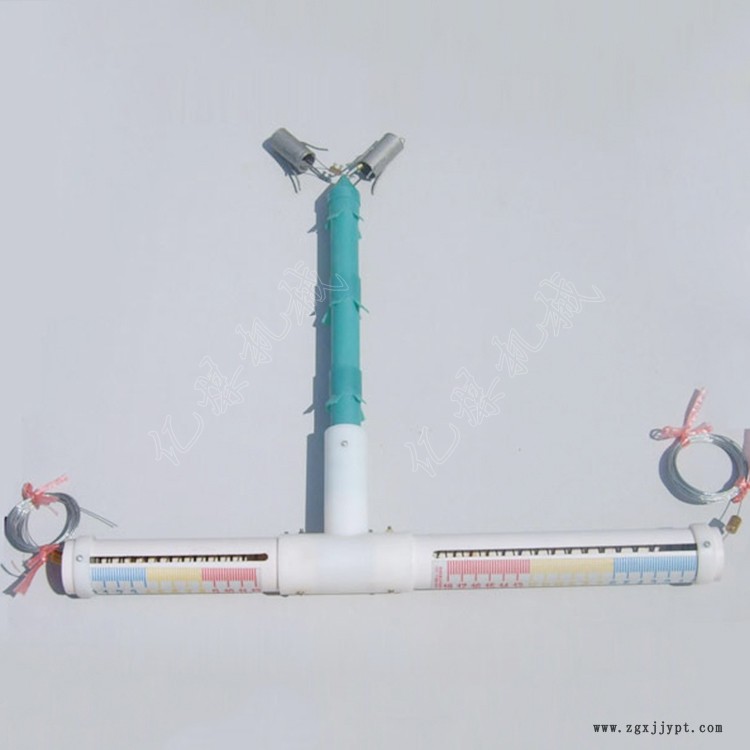

T型頂板離層儀
T型頂板離層儀產品介紹
T型頂板離層儀是監測頂板巖層分離時所產生位移量的專用儀器。它主要適用于采用錨桿、錨索 支護的巷道頂板及需要測量頂板位移的工作面。本儀器靈敏度高，顯示直觀，大大減少了視覺誤差。為煤礦工程技術人員和檢測工作人員提供確定錨桿的長度、抗拉強度，了解所使用錨桿、錨索的合理性、經濟性而需要的科學依據。
T型頂板離層儀安裝步驟
（a）用φ27-28mm鉆頭在頂板上打孔至預定深度。
（b）用端部帶槽的安裝桿將上部錨固器1推至鉆孔上端，輕拉一下細鋼繩確認錨固器已錨住。（注：上部錨固器與顯示孔口到上部錨固器之間的總變形量的T刻度指示環4相連。）
（c）用端部帶槽的安裝桿將下部錨固器2推至鉆孔中預定監測位置(通常與頂板錨桿上端處于同一高度)，輕拉一下細鋼繩確認錨固器已錨住。
（d）檢查確認孔口套管組件連接牢固，然后將其插入鉆孔中，確保兩個刻度指示環移動順暢，不受任何卡阻，并確認孔口套管組件已固定在鉆孔中（注：在將孔口套管組件推入鉆孔中的同時，需將細鋼繩從刻度桿端向外拉）。
（e）將刻度指示環T的紅色邊緣與“0”刻度對齊，然后用卡箍5將與其相連的細鋼繩卡住，確認指示環移動不受卡阻，截去多余的細鋼繩。
（f）將刻度指示環L的紅色邊緣與“0”刻度對齊，然后用卡箍7將與其相連的細鋼繩卡住，確認指示環移動不受卡阻，截去多余的細鋼繩。
（g）記錄指示儀編號、安裝日期及位置，初始讀數。
T型頂板離層儀技術指標
監測點：2點；
量程：淺基點150mm；
深基點210mm；
精度：±1mm；
監測范圍：淺基點5m；深基點8m，可根據現場實際確定監測范圍。
