| 產品認證 | 質量ISO9001環鏡ISO14001 OHSAS18001 |
|---|---|
| 功率 | 5KW |
| 加熱器類型 | 電磁感應加熱器 |
| 工作溫度 | 500℃ |
| 材質 | 進品英飛凌IGBT配置 |
| 連續使用壽命 | 10年以上 |
| 額定功率 | 5KW |
| 別名 | 電磁加熱器 電磁感應加熱器 電磁加熱設備 電磁加熱控制器 電磁加熱控制柜 |
| 產地 | 廣東 |
| 電壓 | 220V |
| 類型 | 電磁加熱 |
| 用途 | 電磁加熱 變頻加熱，省電 |
| 品牌 | 卓川 |
| 型號 | zc-5KW |
| 加工定制 | 是 |
| 節電效果 | 加熱快環保節能20%-70% |
卓川電磁加熱節電原理：

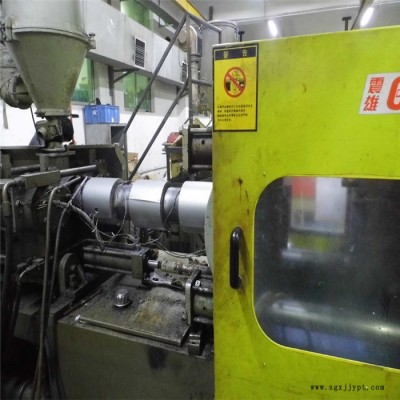

現階段市場上的塑膠機械等加熱型設備所用的加熱方式普遍為電熱圈發熱，通過接觸傳導方式把熱量傳到被加熱體上（料筒），但只有緊靠在料筒表面內側的熱量才會較好的傳到被加熱體上，外側的熱量大部分散失到空氣中，存在熱傳導損失，并導致環境溫度上升，另外電阻絲加熱還有一個缺點就是功率密度低、加熱速度慢，在一些需要溫度較高的場合就無法滿足需要了。電磁加熱技術是使金屬被加熱體自身快速發熱，并且可以根據具體情況在加熱體外部包裹一定的隔熱保溫材料，這樣就大大減少了熱量的散失，提高了熱效率，因此節電效果十分顯著，可達30%～80%以上。
電磁加熱系統由兩部分組成： 電磁加熱控制板和加熱線圈。原機受溫度控制的電源[加熱輸出接觸器（或固態繼電器）輸出端]經電磁加熱控制板將工頻交流電整流、濾波、逆變成 13～30KHz的高頻交流電，通過連接線接到電磁加熱圈上，高頻交流電透過保溫材料作用于金屬被加熱體，使被加熱體自身發熱，電磁加熱效率高達90%以上，從而解決普通電加熱的傳熱方式。另外，也可以把電源直接輸入到電磁加熱控制板，原有的溫度控制器直接通過電磁加熱控制器的軟啟動接口來控制電磁加熱控制板的工作狀態。
供應電磁加熱控制板 電磁感應加熱器 電磁加熱控制器 感應加熱控制板 電磁加熱器
5.0kw電磁加熱控制板說明書
主要技術參數：
1：外形尺寸：219*160*160（長*寬*高）
2：工作電壓：220V
3：功率（可調）：3500W-5000W
4：負載電感量： 80±10uH
5：轉換效率>90%
6：工作頻率:20-25kHZ
7：工作溫度:-10度至+50度
8：工作方式:連續加熱
9：浪沖保護-+1500V
10：抗雜波干擾:4000V
11：感應線圈到發熱體的安裝距離15-20mm（保溫棉壓緊后加上環氧板的厚度）
12：多組線圈并繞在同一發熱體上，線圈相互之間的距離大于12厘米。

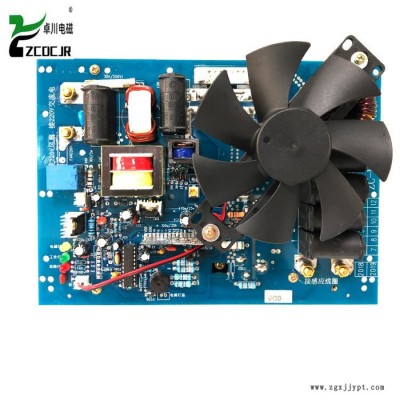

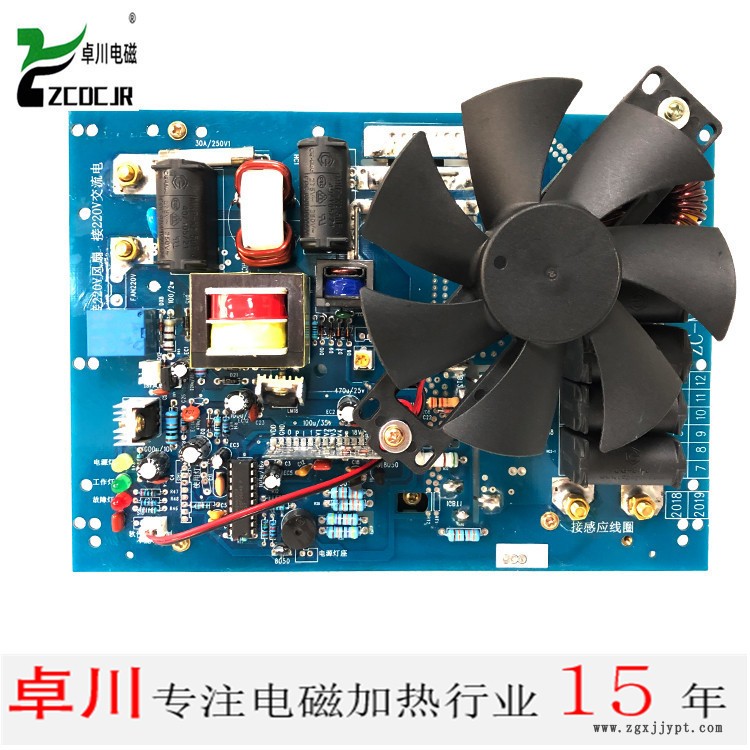

5.0KW控制板接線說明
1、 三個指示燈，為”電源”、“工作”、“故障”燈。正常工作時”電源”、“工作”在亮。“故障”燈滅。當發電路發生故障時“故障”燈在閃亮。
2、 電源220V接于“接220V電源輸入”的柱子上，不分火線零線隨便接入即可。
3、 線圈接于“OUT1””O(jiān)UT2”的兩個接線柱上，螺絲要擰緊。
4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開的兩個觸點，連接好即可試機使用。
5.0KW電磁加熱控制板使用說明和注意事項

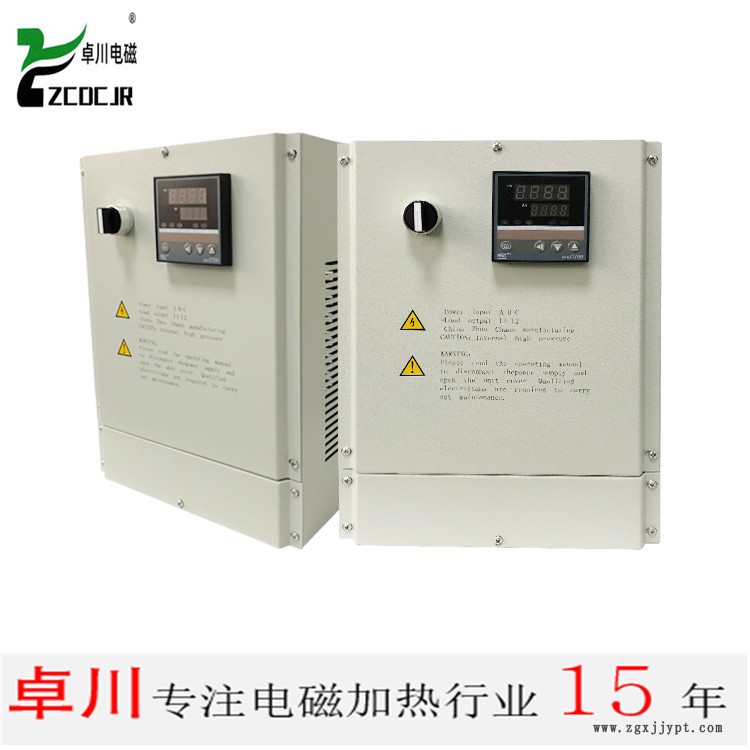

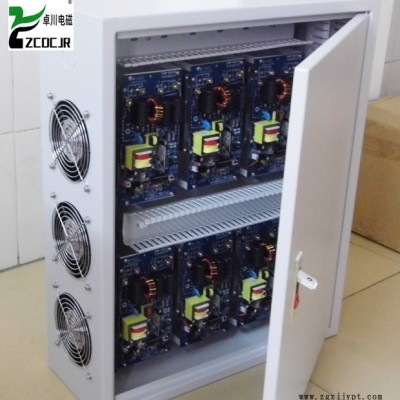

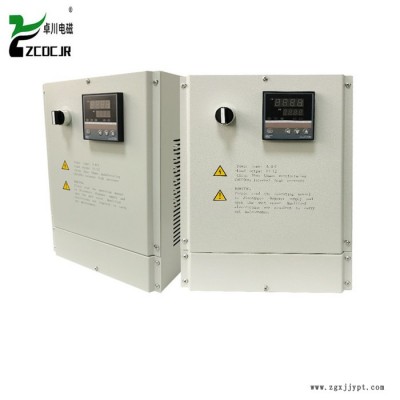

1、控制箱體要求：由于主控制器是高壓，大電流器件，所以在使用中應將其安裝在控制箱體內，再通過絕緣導線將其與加熱線圈與及電源、溫度控制器等器件連接。以保護人體不會觸及帶電部位造成觸電事件。由于控制器本身會產生熱量，所以控制箱體要做成可使空氣流通，以便于散熱。5KW的元件面因扼流圈需要散熱而增加了一個DC12V的直流風扇，請將風扇固定在板子上的兩根固定柱上，將風扇的的插頭插到板子繼電器旁邊的FAN12V兩芯(紅色)插座即可。
2、加熱線圈要求：由于本公司目前只向客戶提供主控制板，所以本控制器還須和其他配件如加熱線圈配套組合使用。根據不同功率使用不同的控制器配套線圈，建議5KW采用10平方的絕緣高溫電線繞制。一般為圓型線圈，繞在加熱物體上時電感量L為80±10uH（用勝利牌的BICTOR6243+電感表測量，要繞在炮筒上測量，注：圓型線圈一般在23圈左右，根據炮筒直徑不同有不同圈數，要在實際使用中把握。）
3、加熱線圈的繞制：加熱線圈根據用戶的具體要求繞制，繞制時應保證同一鐵芯的加熱線圈繞向與參數一置。每組線圈與線圈之間保持60mm以上的距離。
4、加熱線圈和被加熱金屬物體的距離要求： 加熱線圈表面到被加熱金屬物體表面的距離根據線圈的寬度不同要適當調整。5KW 控制器的線圈到被加熱金屬物體的距離根據不同直徑的管徑要適當調整，管徑越大，距離越近。管徑越小，距離越遠。一般為：18-25mm。如果距離過小時會造成控制器因工作特性變差而發熱，甚至引起炸功率管；距離過大時功率將逐步變小，且不能調節，這是電路反壓保護在保護的原因。
5、接線方式：本控制器可以接成上電開機使用，也可以由溫控器的常開觸點控制使用。
a、上電開機使用： 將220V的電源通過絕緣導線接到控制器火線和零線接線端；線圈的引線接線柱與控制器的線圈接線端口連接（一定要接觸牢固）。本機板出廠設定為上電即開機使用方式。
b、溫控器的常開觸點控制使用： 將220V的電源通過絕緣導線接到控制器火線和零線接線端；線圈的引線接線柱與控制器的線圈接線端口連接（一定要接觸牢固）。用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開觸點，連接好即可試機使用。
注意：溫控器的觸點不允許帶市電或其他高壓電。

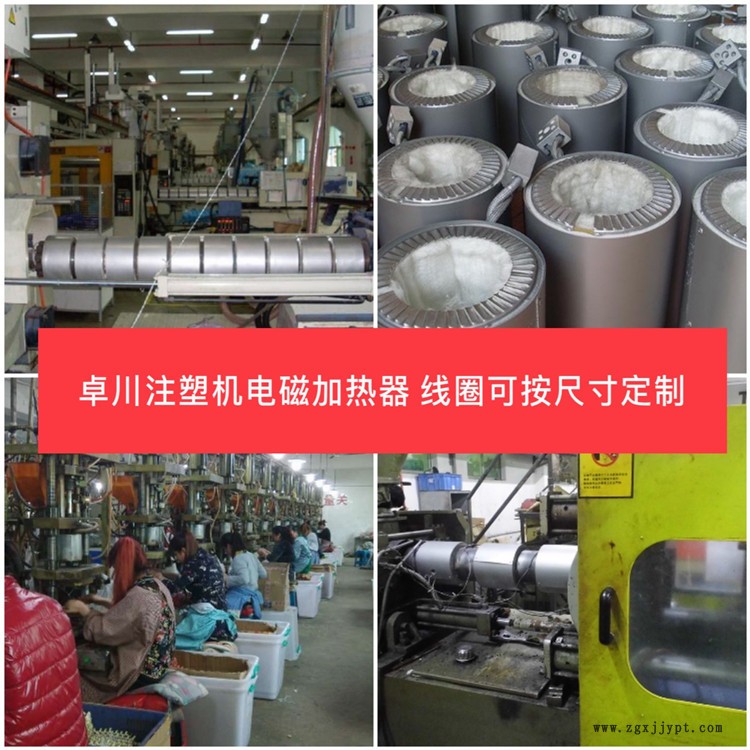

線圈的制作：
1、在料筒（加熱體）上包裹好保溫棉（25mm）
2、用高溫繃帶扎緊，使保溫棉的厚度保持在25mm左右。
3、在包裹好的料筒上面纏繞電磁線，纏繞的電磁線應盡量緊密。繞線長度11-13米左右，線圈的電感量只是一個參數，實際上要測進線電流， 5kw的輸入電流為20A左右，當纏繞的13米高溫線后電流大于21A的時候應該在料筒上多繞幾圈，當纏繞的13米高溫線后電流小于19A的時候應該在料筒上少繞幾圈。用這個方法來調試繞線的長短。注意：線繞完了以后不要直接把線剪斷，因為要調試一下輸入電流的大小，只有調試到輸入電流為19-21A差不多的時候再減掉多余的高溫線。
1、軟開關線、電源線和電磁圈線不可互串或與外殼有任何連接!
2、通電后切勿自行帶電維修或潑入水!
3、注意：散熱器，風扇不可以接地！
卓川電磁加熱器主要參數
1.電壓：380VAC 50Hz /60HZ。
2.電壓適應范圍：300V-450V。
3.額定功率：5-100KW(功率調節 )。
4.工作頻率：5-20KHz /10-14KHz。
5.安全工作環境溫度：-20℃-75℃; 。
6.工作濕度：≤95%。
7.熱效率≥95%。
8.基本性能概述：有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長。
9.有缺相、高低壓保護功能。
10.有IGBT過流保護功能。
11.有IGBT低溫、過溫保護功能。
12.有加熱線圈短路、開路保護功能。
13. 自主研究開發生產一體化感應加熱系統（全橋串聯諧振）電路拓撲,抗干擾能力強。
14.采用高性能IGBT驅動芯片驅動，頻率40KHZ.
15.采用進口高速霍爾傳感器自動識別負載及鎖相功能,以使負載端得到穩定功率因數，電路穩定控制在弱感性區高效率工作。
16.具有軟啟動加熱/停止模式；0-5V/0-10V和4-20MA線性輸送及變檔等多元化功能，自動PID控制。17.RS485組網通訊，一臺觸摸屏可連100臺以上控制器。
18.數臺機芯并聯安裝在同一個加熱管上,互不干擾。
19.自帶簡易數碼顯示操作面板，可以顯示工作功率 工作頻率電流大小 IGBT溫控等參數，便于安裝與調試。
20.節電效果好:與目前采用的電熱圈相比,節電可達30%以上。
卓川電磁熱器主要配置
1. 主板：自主研究開發生產一體化感應加熱系統（全橋橋串聯諧振）。
2. 功率模塊：采用高性能德國IGBT驅動芯片驅動，進口英飛凌模塊。
3. 電容：知名高新企業供貨商。
4. 三相進口蕊片整流橋。
5. 滾珠散熱風扇。
6. 訂制鋁型材散熱器。
7. 絕緣噴塑外殼。
