| 版本類型 | 標準版 |
|---|---|
| 售后服務 | 店面三包 |
| 版本語言 | 簡體中文版 |
| 品牌 | Mitsubishi/三菱 |

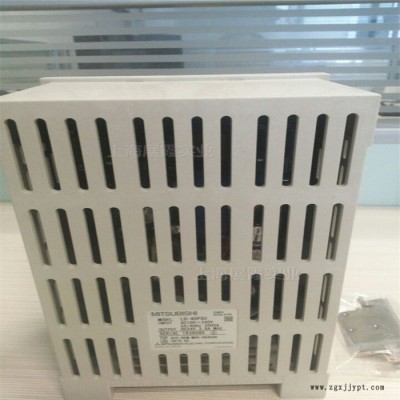

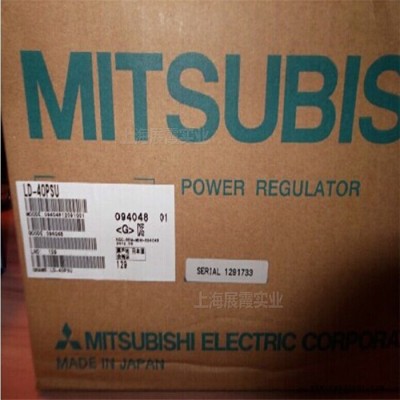

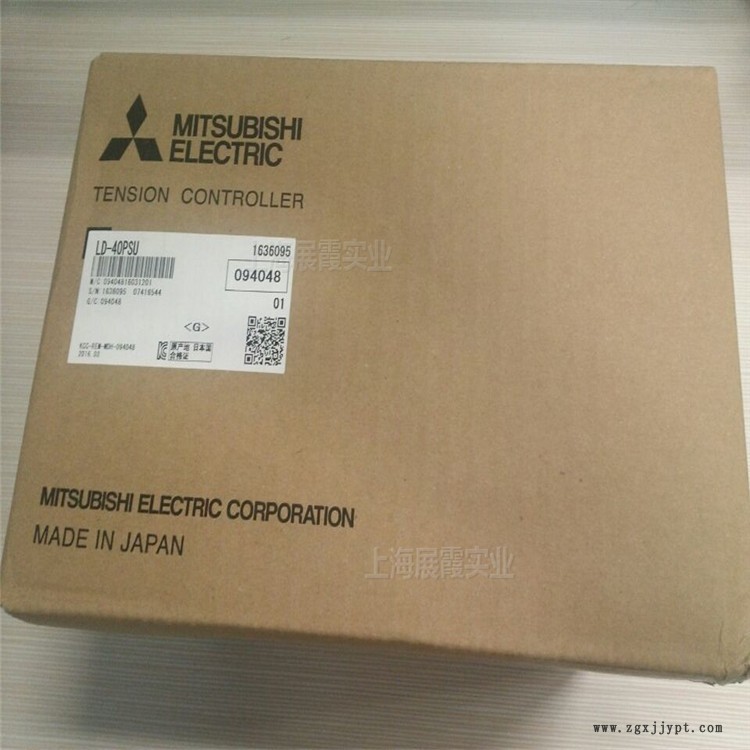

| 型號 | LD-40PSU |
| 加工定制 | 否 |
| 張力控制器 |
| 張力控制器可分成手動控制、半自動(卷徑檢出式)控制及全自動控制。 |
LE-30CTA型張力控制裝置是通過接收LX-TD型或LX-TD-928型張力檢測器發送的信號，對長尺寸材料的放卷、中間軸、收卷時的材料張力進行自動控制的裝 置。對磁粉離合器/制動器或磁滯離合器/制動器產生24V的控制電壓，或?qū)C伺服放大器產生0 ~ 5V的扭矩指令電壓。
·標配菜單功能?？稍O(shè)定8種運轉數據的記憶、讀取。
·設定值可以記憶、保存至存儲卡盒。 并可以簡單進行對設定值的批復制和變更。
·可以使用功能鍵(F1 - F4鍵)快捷選擇所需的功能。
·采用點矩陣型LCD顯示方式?？梢允褂脻h字表示設置顯示
·張力檢測器采用自動調零、跨距調整方式，省掉了煩瑣的調整操作。
·適用AC100-240V的寬量程電源電壓。
張力控制器的張力控制是指能夠持久地控制料帶在設備上輸送時的張力的能力。這種控制對機器的任何運行速度都必須保持有效，包括機器的加速、減速和勻速。即使在緊急停車情況下，它也有能力保證料帶不產生絲毫破損。張力控制器基本上分手動張力控制器，脈沖式錐度張力控制器和全自動張力控制器三大類。
手動張力控制器
**是在收卷或放卷過程中，當卷徑變化到某一階段，由操作者調節手動電源裝置，從而達到控制張力的目的。不過現代凹印機手動張力控制系統已基本被淘汰，而僅僅作為閉環式全自動張力控制系統中的一種操作模式存在。
全自動張力控制器
全自動張力控制是由張力傳感器直接測定料帶的實際張力值，然后把張力數據轉換成張力信號反饋回張力控制器，通過此信號與控制器預先設定的張力值對比，計算出控制信號，自動控制執行單元?jiǎng)t使實際張力值與預設張力值相等，以達到張力穩定目的。它是目前較為先進的張力控制方法。
接線方法自動張力控制器接線圖，連接方法介紹，張力控制系統配套儀器除了張力控制器外，還有張力傳感器、磁粉
制動器、磁粉離合器等重要元件。
張力控制器接線注意事項說明:
1、輸入信號線、開關量輸入與輸出端子、輸出電源等弱電線應當遠離儀器電源線、動力電源等強電線，以避免產生信號干擾等情況。
2、注意，輸入信號、開關量輸入輸出端子、輸出電源等弱電端子一定不要接強電，否則將會燒毀整個儀器。
3、按正確的接線圖將張力傳感器信號接好，如果需要接雙只張力傳感器時，必須注意信號極性不能接錯，否則顯示的測量值將會不準確
4、如果僅接單只張力傳感器的話，未接張力信號的輸入端子必須要短接。
5、張力傳感器屏蔽線一定要接SG端子。
三菱張力檢測傳感器是一種檢測裝置，能感受到被測量的信息，并抄能將感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。
傳感器的特點包括:微型化、數襲字化、智能化、多功能化、系統化、網絡化。它是實現自動檢測和自動控制的首要環節。傳感器的存在和發展，讓物體有了觸覺、味覺和嗅覺等感官，讓物體慢慢變得活了,通常根據其基本感知功能分為熱敏元件、光敏元件、氣敏元件、力敏元件、磁敏元件、濕敏元件、聲敏元件、放射線敏感元件、色敏元件和味敏元件等
型號：LX-005TD LX-015TD LX-030TD LX-050TD LX-100TD LX-200TD等
張力檢測器技術參數： 檢測精度：0.5% 檢測原理：應變片電橋
過載：500% 工作溫度：0~50℃
靈敏度（電壓輸出）2mv/v 電源：20V
電橋抗阻：系統誤差（遲滯性、重要性、線性誤差）： 小于測量值±0.05%
LX系列張力感應器通過高精度檢測起來檢測受負載作用時板簧的彎曲度，從而檢測出張力的大小，具有低溫漂，高穩定度，線性度良好的特點。
工作原理：通過滾輪是假負載，使板簧發生彈性變形，通過檢測該位移來檢出張力
檢測原理：應變片橋梁
電橋阻坑：350
工作溫度：0-50度
靈敏度（電壓輸出）2mv/V
檢測精度：0.5%
**大過載：500%
系統誤差(遲滯性、重要性、線性誤差)：小于測量值+/-0.05%
