 產品名稱

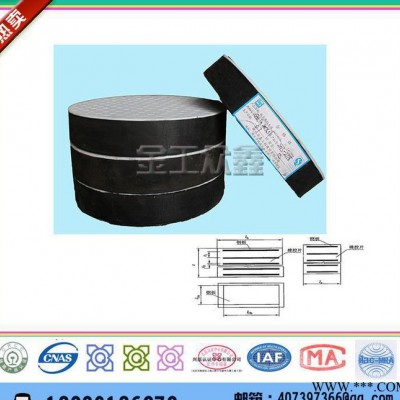

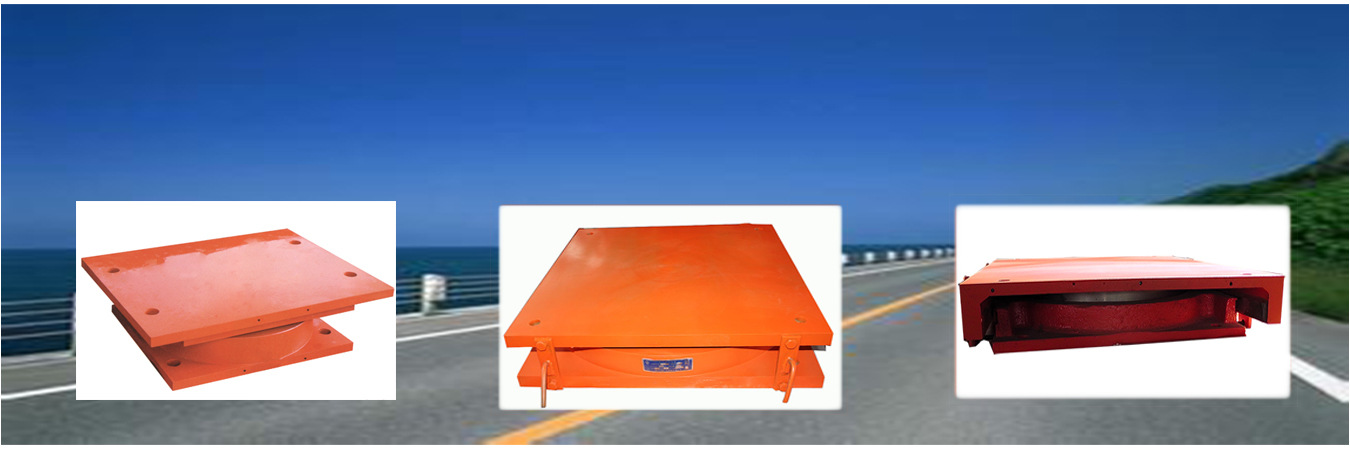

    矩形板式橡膠支座

橡膠支座是由多層薄鋼板與多層橡膠片硫化粘合而成一種普通橡膠支座產品,這種產品具有足夠的豎向剛度

,能夠?qū)⒅ё喜繕?gòu)造的反力可靠的傳遞給墩臺,支座具有良好的彈性,以應對橋梁的梁端的轉動；又有較大的剪切變形能力，以滿足上部構造的水平位移。

該產品目前執行的標準為以下三個：

公路行業標準：JT/T4-2004 公路橋梁板式橡膠支座

鐵路行業標準：TB/T 1893-2006 鐵路橋梁板式橡膠支座

**標準：GB 20668.4-2007 橡膠支座 第4部分：普通橡膠支座

特點

具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。

在板式支座表面粘復一層1.5mm-3mm厚的聚四氟乙烯板,**能制作成聚四氟乙烯滑板式橡膠支座它除了豎向鋼度與彈性變形,能承受垂直荷載及適應梁端轉動外,因聚四氟乙烯板的低摩擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制,特別適宜中、小荷載,大位移量的橋梁使用。

產品劃分

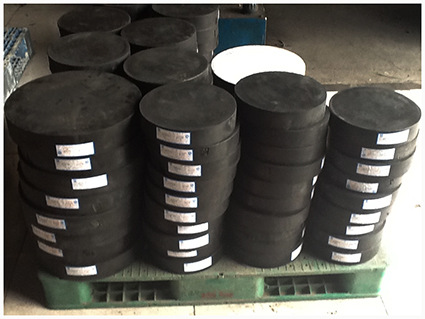

一、矩形（圓形）板式橡膠支座

（一）性能：本產品由多層橡膠片與薄鋼板鑲嵌、粘合壓制而發。有足夠的豎向剛度以承壓垂直荷載，能將 上部構造的反力可靠地傳遞給墩臺，有良好的彈性，以適應梁端的轉動；又有較大的剪切變形以滿足上部 構造的水平位移。

（二）特點：本產品在橋梁建筑、水電工程、房屋抗震設施上已廣泛應用，與原用的鋼支座相比，有構造 簡單，安裝方便；節約鋼材，價格低廉；養護簡便，易于更換等優點，且本品建筑高度低，對橋梁設計與降低造價有益；有良好的隔震作用，可減少活載與地震力對建筑物的沖擊作用。

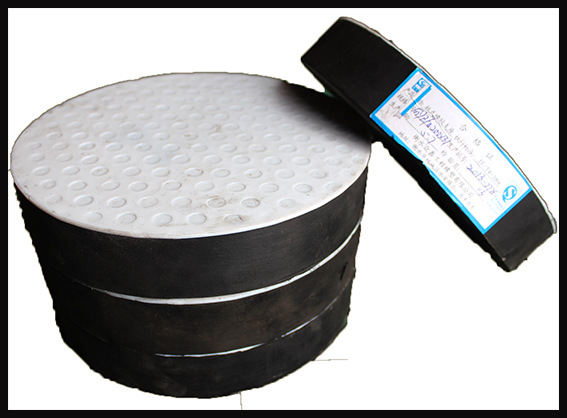

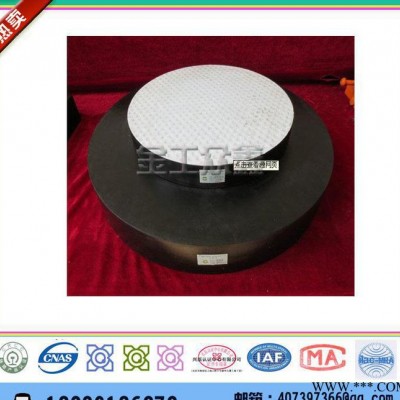

二、四氟乙烯滑板板式橡膠支座

（一）特點：本產品是于普通板式橡膠支座上粘接一層厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡 膠支座的豎向剛度與彈性變形，能承受垂直荷載及適應梁端轉動外，因四氟乙烯與梁底不銹鋼板間的低摩擦系數（μ≤0.03）可使橋梁上部構造的水平位移不受限制。

適用范圍

板式橡膠支座是公路中小型橋梁中比較常用的產品，它分為普通板式橡膠支座、四氟板式橡膠支座。對于普通型橋梁支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.

對于四氟乙烯板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用分別與矩形、圓形普通板式橡膠支座相同。

產品選型

a：查看板式橡膠支座的安裝施工圖紙，主要注意板式橡膠支座的規格型號、高度、承載力等主要技術參數。四氟滑板橡膠支座還要注意預埋鋼板的尺寸和安裝位置及方向； b：選用板式橡膠支座時,支座的**大承載力應與橋梁支點反力相吻合,其容許偏差范圍宜為±10%；

c： 對于彎、坡、斜、寬橋梁，宜選用圓形板式橡膠支座。公路橋梁工程不許使用帶球冠或坡形的橡膠支座；

d：當橋梁縱坡坡度不大于1%時，板式橡膠支座可直接設置于墩臺上，但應考慮縱坡影響所需要的厚度。當縱坡坡度大于1%時，應采用預埋鋼板（加楔形鋼板）、混凝土墊塊（帶坡度的墊石）或其他措施將梁底調平，保證支座平置。板式橡膠支座應按JTG D62的有關規定驗算并在驗算滿足規定要求后方可使用。

e：GJZF4、GYZF4型四氟滑板橡膠支座應水平安裝。并應設置上下鋼板，四氟滑板與不銹鋼板間應該涂放5201-2硅脂潤滑油，安裝后一定要設置防塵罩；支座的四氟滑板不得設置在支座底面，與四氟滑板接觸的不銹鋼板也不能設置在橋梁墩、臺墊石上。

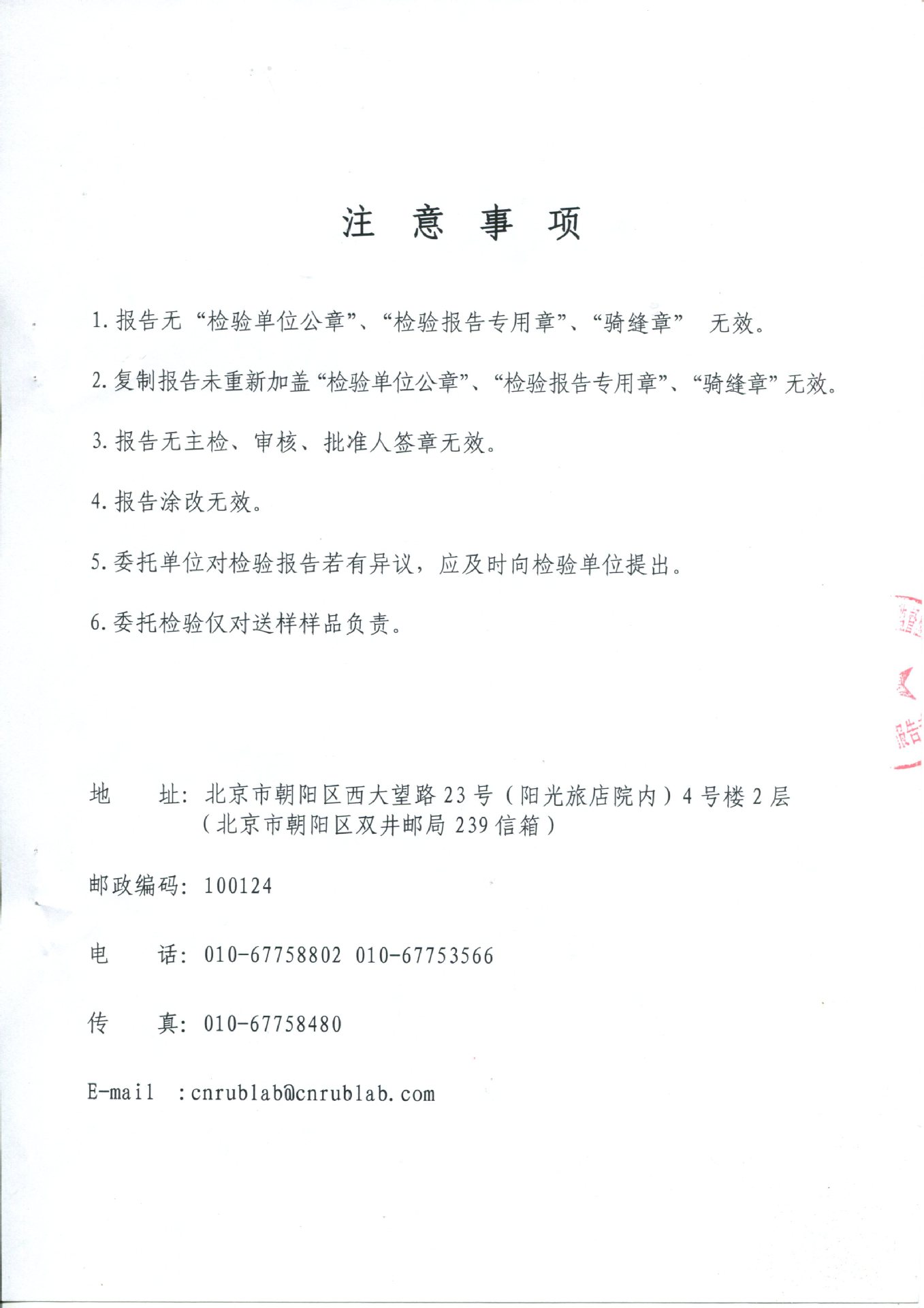

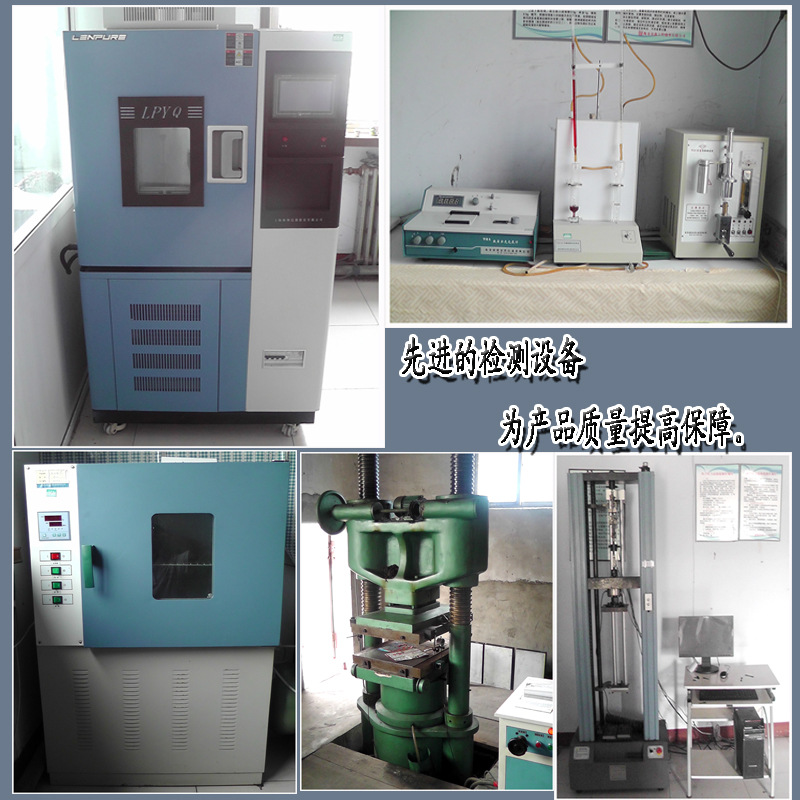

檢測報告
