●
產(chǎn)品介紹


JC-J625


是深圳市聚成硅業(yè)科技有限公司生產(chǎn)的一款雙組份加成型**硅膠材料，簡稱:加成型液體模具硅膠.也稱AB模具硅膠
.室溫固化的特點(diǎn).(也可加溫固化)



●
產(chǎn)品特點(diǎn)

·
低收縮率，
交聯(lián)過程中不放出低分子，故體積不變，收縮率小于
0.1%

·
不受制品厚度限制
,可深度固化

·
具有優(yōu)良的耐高溫性，長期溫度可以達(dá)到220度

·
環(huán)保，無味，通過FDA食品級(jí)認(rèn)證

·
高抗拉、抗撕裂力，物理性能特別強(qiáng)

·
室溫固化，加溫固化也可，成型速度更快

·易操作
,流動(dòng)性強(qiáng)
.排氣泡非常容易
.

·固化后表面干爽
,不發(fā)粘
.產(chǎn)品效果極好
.



●
用 途

·
復(fù)制各種紋路比較細(xì)的樹脂工藝品或者石膏工藝品

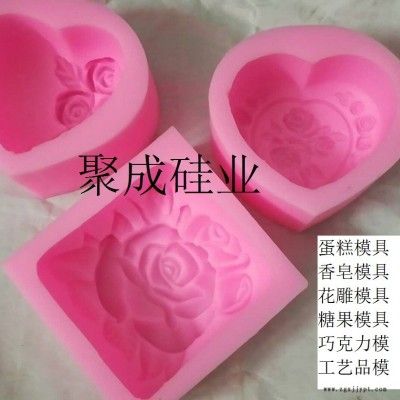

, 制作各種蛋糕硅膠模具，糖果硅膠模具，巧克力硅膠模具

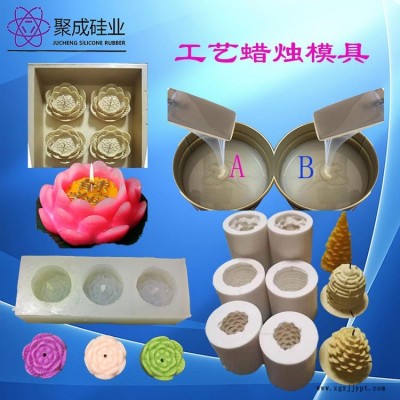

,香皂硅膠模具，蠟燭硅膠模具，廚具手柄
,仿人體**
,假肢
,等

·
其他型號(hào)加成型硅膠還用于電子灌封硅膠
,移印膠頭硅膠
,鞋墊硅膠

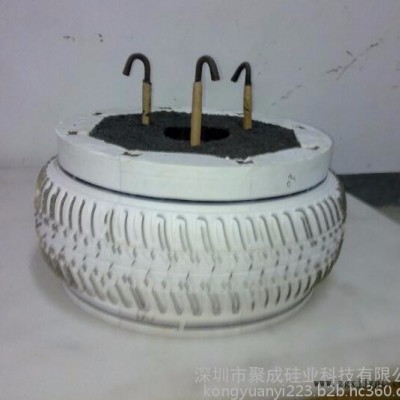

,汽車輪胎模具用液體硅膠
.



●
使用方法及注意事項(xiàng)

·
將A、B兩組分按重量 1:1
混合均勻，將混合好的排氣泡，在  30-60
分鐘完成灌模，     2-3H
即可脫模；

·
操作時(shí)要和使用過縮合型硅膠的容器分開，要用未使用過室溫硅膠工具操作此硅膠。避免其他鹵素元素和重金屬元素污染鉑金催化劑，導(dǎo)致不固化或者固化后發(fā)粘.

·攪拌要均勻.不攪拌均勻可能會(huì)導(dǎo)致表面發(fā)粘。


·
 因?yàn)殂K金是重金屬產(chǎn)品，非常嬌氣，它*怕錫類物質(zhì)， 不能接觸N、P、S、Sn、Pb、Hg、As等化合物， 不然容易造成接觸部份不固化的現(xiàn)象。  如果不固化就會(huì)出現(xiàn)表面發(fā)粘的現(xiàn)象，即稱為或者不能完全固化。





●
技術(shù)參數(shù)



混合前物性（ 25℃ ， 65％ RH+）
組 分	A	B
顏 色	任何顏色	任何顏色
粘 度 (cP)	10000cps	2000cps
比 重	1.1	1.05
混合后物性 （ 25℃ ， 65％ RH+）
混合比例 (重量比 )	1:1
顏 色	任何
混合后粘度 (cP)	3500-4500cps
操作時(shí)間 25℃ (min)	30-60
固化時(shí)間  25℃ (min)	3-4H
硬 度 ( Shore A )	25
拉伸強(qiáng)度 (MPa )	7.5-8.0
撕裂強(qiáng)度（ kgf/cm）	25-30
斷裂伸長率 ( % )	400+

*顏色、粘度、操作時(shí)間、固化后硬度可隨客戶需求調(diào)整。



●

包裝規(guī)格

·
包裝規(guī)格：
A
：5kg  10kg   20kg 200kg

B
：5kg  10kg   20kg 200kg



●

貯存及運(yùn)輸

·
貯存期：12個(gè)月(密封狀態(tài)、陰涼干燥處保存)；

·
此類產(chǎn)品屬于非危險(xiǎn)品，可按一般化學(xué)品運(yùn)輸。

液體硅膠技術(shù)支持電話:孔工 (:jucheng223)

深圳市聚成硅業(yè)科技有限公司



型號(hào)：jc-j630
廠家(產(chǎn)地)：聚成硅膠
類型：醫(yī)用型
抗撕：28.3
抗拉：6.9
伸長：500
操作時(shí)間：40
固化時(shí)間：4
