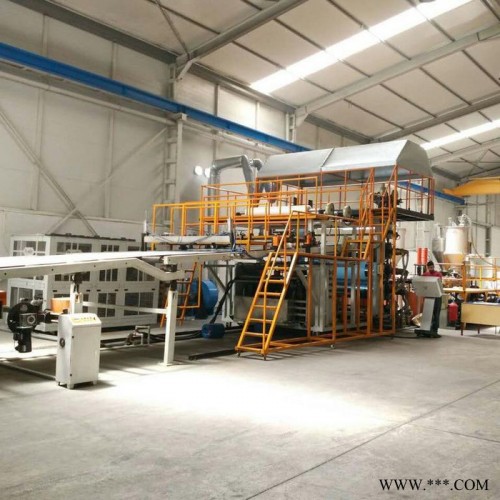

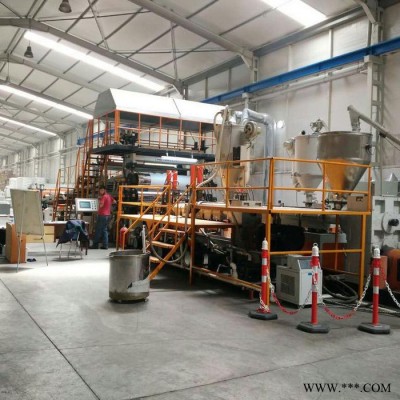

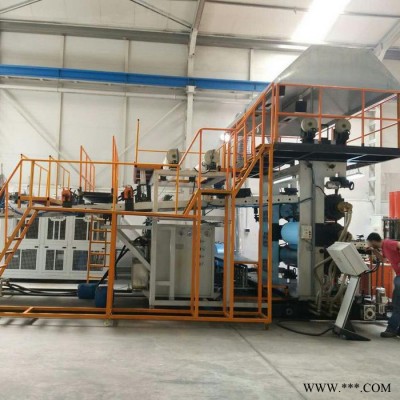

ABS塑料板材機(jī)器產(chǎn)品介紹

ABS厚板材： ABS板材是板材行業(yè)新興的一種材料。是目前產(chǎn)量大，應(yīng)用廣泛的聚合物。它將PS、SAN 、BS 的各種性能有機(jī)地統(tǒng)一起來，兼具韌、硬、剛相均衡的優(yōu)良力學(xué)性能。ABS板材具有極好的沖擊強(qiáng)度、尺寸穩(wěn)定性好、染色性、成型加工和機(jī)械加工好、高機(jī)械強(qiáng)度、高剛度、低吸水性、耐腐蝕性好、連接簡單、無毒無味、具有優(yōu)良的化學(xué)性能和電氣絕緣性能。能耐熱不變形,在低溫條件下也具有高抗沖擊韌性。還是一種堅硬，不易劃傷，不易形變的材料。低吸水性；高尺寸穩(wěn)定性。常規(guī)ABS板不是很白，但韌性非常好，可以用剪板機(jī)裁剪，也可開模具沖。產(chǎn)品用途：食品工業(yè)件、建筑模型、手板制作、成相電子工業(yè)部件、冰箱制冷工業(yè)、電子電器領(lǐng)域、制藥工業(yè)等。

(1)加工溫度尤其是料筒區(qū)和模頭區(qū)溫度應(yīng)設(shè)定合理；進(jìn)料溫度不宜太高，以防粒料熔化太早，影響送料‘排氣段溫度宜高一些，有利于排氣；而第二計量段溫度不宜過高，以減少熔體壓力波動；另外由于板材型號不同，封模寬度不一樣，應(yīng)注意調(diào)節(jié)模頭兩邊溫度，模唇溫度不宜太高，以防變色；三輥溫度應(yīng)合理設(shè)定。?

（2）控制真空度為規(guī)定值，使真空口不堵塞，以保證排氣效果。?

（3）開機(jī)前要預(yù)熱，待溫度達(dá)到設(shè)定值并恒溫0.5h后方可開機(jī)。開機(jī)時根據(jù)負(fù)載及熔體壓力狀況，慢慢提高螺桿轉(zhuǎn)速，切忌一步到位；若螺桿已排空，開始時必須控制螺桿轉(zhuǎn)速在10r/min以下，待熔體壓力迅速升高時方可繼續(xù)加速，以保護(hù)設(shè)備。關(guān)機(jī)前，要采用保溫模式，使料筒溫度降到保溫溫度后方可關(guān)機(jī)，這樣可減少機(jī)內(nèi)物料的碳化分解溫度。?

（4）?？陂_度要適宜，一般為板厚的115%~130%，尤其是擠出薄板時，若開度太大，會使板厚度橫向分布不均。?

（5）濾網(wǎng)一般采用3~5層（1層為180μm銅網(wǎng)，其余為125μm鋼網(wǎng)），要求每12h換一次，若擠出穩(wěn)定，無雜質(zhì)，也可適當(dāng)延長時間；當(dāng)出現(xiàn)雜質(zhì)較多或網(wǎng)前熔體壓力超過規(guī)定值時要隨時換網(wǎng)。?

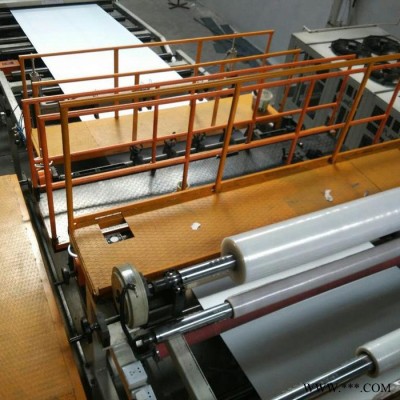

（6）板材牽引松緊的控制，原則上應(yīng)調(diào)整三輥線速與牽引速之間的差值為0.01~0.06m/min，要求以板材越過上輥之后稍有下垂為宜。?

（7）冷卻小輥要求清潔，轉(zhuǎn)動靈活；剪板機(jī)要求平臺光滑、刀口平整無生銹，以防板底劃花。?

（8）每隔2h應(yīng)檢查一次工藝參數(shù)，發(fā)現(xiàn)異常及時調(diào)整。
