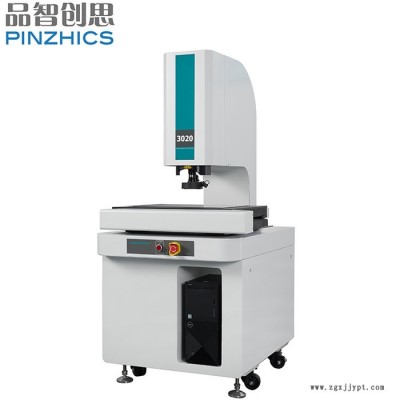

PZ-3020CNC是一款高精度影像測量儀，結合傳統光學與影像技術并配備功能完備的2.5D測量軟件?？蓪⒁酝萌庋墼趥鹘y(tǒng)顯微鏡下觀察到的影像傳輸?shù)诫娔X中作各種量測，并將測量結果存入電腦中以便日后存檔或發送電子郵件。其操作簡單、性價比高、準確度高、測量方便、功能齊全、穩定可靠。適用于產品檢測、工程開發、品質管理。在機械加工、精密電子、模具制造、塑料橡膠、五金零件等行業都有廣泛使用。

PZ-3020CNC技術參數

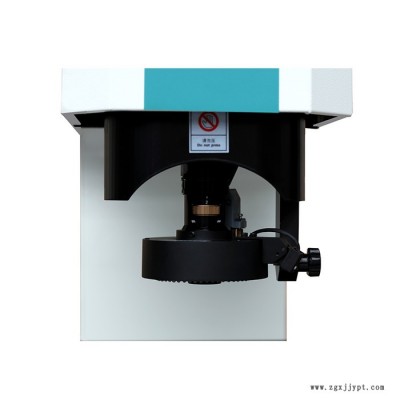

u 變焦鏡筒：采用光學變焦物鏡，光學放大倍率0.7X~4.5X，視頻總放大倍率40X~400X連續可調，物方視場：10.6-1.6mm，按客戶要求選配不同倍率物鏡。

u 攝像機：配備低照度SONY機芯1/3′彩色CCD攝像機，圖像表面紋理清晰，輪廓層次分明，保證擁有高品質的測量畫面?？梢陨夁x配1/2′CMOS130萬像素攝像機。

u 底座：儀器底座采用高精度天然花崗石，穩定性高，硬度高，不易變形。

u 光柵尺：儀器平臺帶有高精度光柵尺（X,Y,Z三軸），解析度為0.001mm。Z軸通過二次聚焦可實現對溝槽、盲孔的深度進行測量。

u 光源：采用長壽命LED環形冷光源（表面光及底光），使工件表面照明均勻，邊緣清晰，亮度可調。

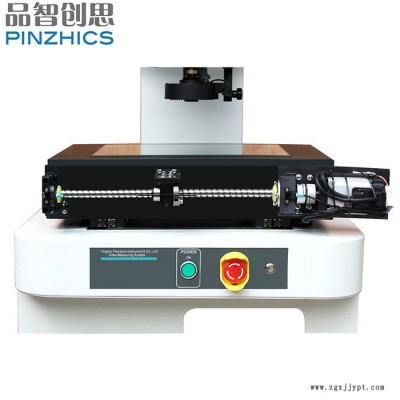

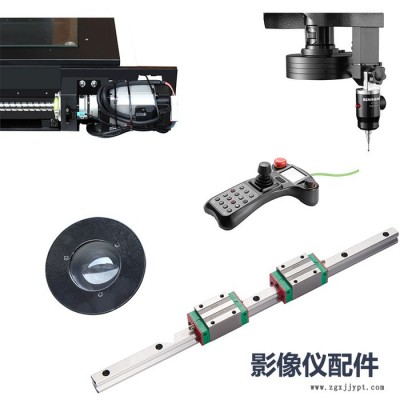

u 導軌：雙層工作平臺設計，配備高精度滾動導軌，精度高，移動平穩輕松。

u 絲桿：X,Y軸工作臺均使用無牙光桿摩擦傳動，避免了絲桿傳動的間隙，靈敏度大大提高，亦可切換快速移動，提高工作效率。

軟件簡介

繪圖功能：可繪制點、線、圓、弧、樣條曲線、垂直線、平行線等，并將圖形輸入到AutoCAD中，實現逆向工程得到1:1的工程圖。

自動測繪：可自動測繪如：圓、橢圓、直線、弧等圖形。具有自動尋邊、自動捕捉、自動成圖、自動去毛邊等功能，減少了人為誤差。

測量標注：可測量工件表面的任意幾何尺寸，不同高度的角度、寬度、直徑、半徑、圓心距等尺寸，并可在實時影像中標注尺寸。

SPC統計分析軟件：提供了一系列的管制圖及多種類型的圖表表示方法,使品管工作更方便，大大提升了品質管理的效率。

報表功能：用戶可輕易地將測量結果輸出至WORD、EXCEL中去，自動生成檢測報告，超差數值自動改變顏色，特別適合批量檢測。

鳥瞰功能：可察看工件的整體圖形及每個尺寸對應的編號，直觀的反應出當前的繪圖位置，并可任意移動、縮放工件圖。

實時對比：可把標準的DXF工程圖調入測量軟件中與工件對比，從而快速檢測出工程圖和實際工件的差距，適合檢測比較復雜的工件。

拍照功能：可將當前影像及所標注尺寸同時以JPEG或BMP格式拍照存檔，并可調入到測量軟件中與實際工件做對比。

客戶坐標：測量時無需擺正工件或夾具定位，用戶可根據自己的需要設置客戶坐標（工件坐標），方便、省時提高了工作效率。

變焦鏡筒：采用光學變焦物鏡，光學放大倍率0.7X～4.5X，視頻總放大倍率：40X～400X，可按客戶要求選配不同倍率物鏡。

攝像機：配備低照度SONY機芯1/3”彩色CCD攝像機，圖像表面紋理清晰，輪廓層次分明，保證擁有高品質的測量畫面。

底座：儀器底座采用高精度天然花崗石，穩定性高，硬度高，不易變形。

光柵尺：儀器平臺帶有高精密光柵尺（X、Y、Z三軸）,解析度為0.001mm。Z軸通過二次聚焦可實現對溝槽、盲孔的深度進行測量。

光源：采用長壽命LED環形冷光源（表面光及底光），使工件表面照明均勻，邊緣清晰，亮度可調。

導軌：雙層工作平臺設計，配備高精度滾動導軌，精度高、移動平穩輕松。

絲桿：X、Y軸工作臺均使用無牙光桿磨擦傳動，避免了絲桿傳動的背隙，靈敏度大大提高，亦可切換快速移動提高工作效率。

適用范圍：

主要用于各種零件幾何尺寸的精密測量，測 量 精 度 可 以 達 到 微 米 級 。 適 用 于 五 金 塑 膠 、 模 具、鐘表、PCB等各種行業。配合測量軟件，可對零件的各種幾何尺寸進行測量，可測量包括直線、三角形、矩形、圓、橢圓、等各種幾何形狀的尺寸大小，同時可以測量各種零件特征的形位公差，包括直線度、平行度、垂直度、圓度、圓弧度、傾斜度、位置度等.
