產品參數

品牌：金能電力

型號：齊全

規格：各種

絕緣膠墊簡介

絕緣膠墊廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用，主要采用采用膠類絕緣材料制作，絕緣墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指生產過程中形成的表面不規則性。具體內容如下：

絕緣膠墊的規格

按照電壓等級可分5kv,10kv,20kv,25kv,35kv

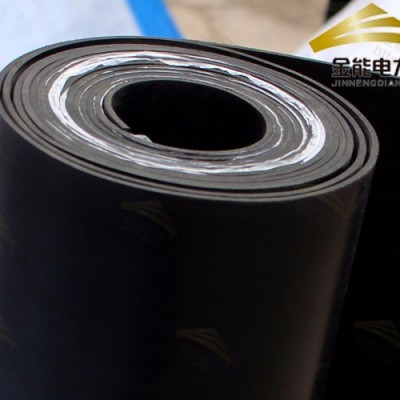

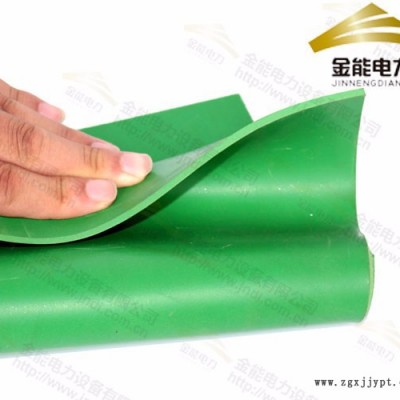

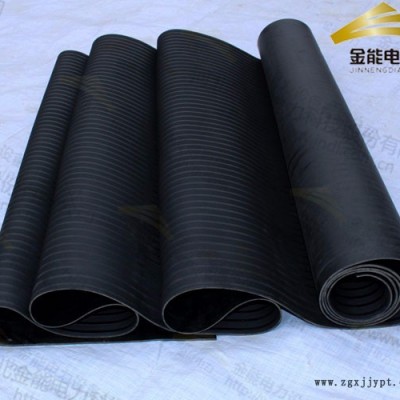

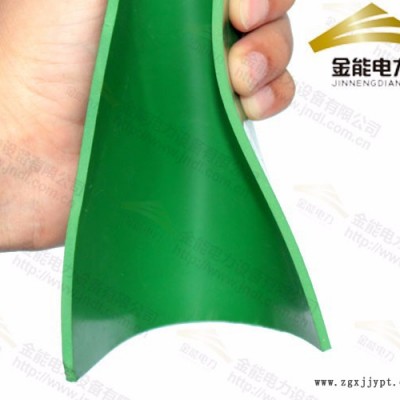

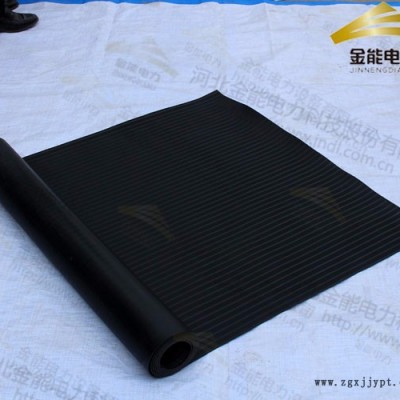

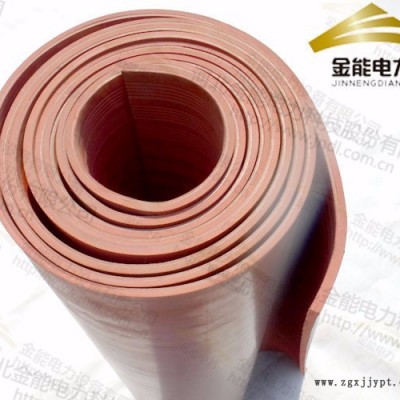

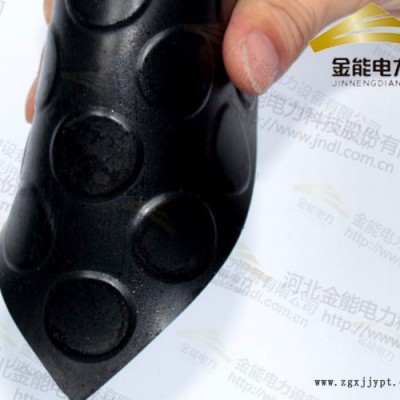

按顏色可分為：黑色膠墊，紅色膠墊，綠色膠墊

緣膠墊，無刺激氣味絕緣膠墊，不具絕緣性能膠墊

絕緣膠墊使用范圍及存儲方式：

廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。

應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。

絕緣膠墊的**標準：序號 項目 周期 要 求 說明 1 工頻耐壓試驗 1年 電壓等級 工頻耐壓 kV 持續時間min 使用于帶電設備區域 高壓 15 1 低壓 3.5 1 試驗時先將絕緣膠墊上下鋪上濕布或金屬箔，并應比被測絕緣膠墊四周小200mm，連續均勻升壓至表8規定的電壓值，保持1min，觀察有無擊穿現象，若無擊穿，則試驗通過。試樣分段試驗時，兩段試驗邊緣要重合。

10KV絕緣膠墊概述：（1） 簡介：加強工作人員對地絕緣，由特殊橡膠制成的橡膠墊。絕緣膠墊又稱為絕緣膠墊，絕緣橡膠墊，絕緣毯，絕緣橡膠墊等。具有較大體積電阻率和耐擊穿的膠墊。用NR，SBR和IIR等絕緣性能優良的非極性橡膠制造。用于配電等工作場合的臺面或鋪地絕緣材料。

（2） 外觀：斑痕或凹凸不平：深度或高度不得超過膠墊厚度公差；氣泡：每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm；雜質：深度及長度不超過膠墊厚度不小于40mm；邊緣不齊或海綿狀：寬度不超10mm，長度不超過膠墊總長的1/10；裂紋：不允許有

絕緣膠墊常規使用配置：

（1）5KV絕緣膠墊厚度：3mm 比重：5.8KG/m2 顏色：紅，綠，黑

（2）10KV絕緣膠墊厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑

（3）15KV絕緣膠墊厚度：5mm 比重：9.2KG/m2 顏色：紅，綠，黑

（4）20KV絕緣膠墊厚度：6mm 比重：11KG/m2 顏色：紅，綠，黑

（5）25KV絕緣膠墊厚度：8mm 比重：14.8KG/m2 顏色：紅，綠，黑

（6）30KV-35KV 絕緣膠墊厚度：10mm 12mm 比重：18.4KG/m2 22 KG/m2 顏色：紅，綠，黑 4．15KV絕緣膠墊特點：物理機械性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過43KV測試，正常工作在660V的狀態下。廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。

絕緣膠墊成分：絕緣橡膠墊應采用膠類絕緣材料制作。

絕緣橡膠墊工藝及成型：絕緣墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指生產過程中形成的表面不規則性。

絕緣橡膠墊厚度：在整個絕緣墊上應隨機選擇5個以上不同的點進行厚度測量和檢查?？墒褂们Х中母位蛲瑯拥木鹊膬x器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25)mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣墊應平展放置,以使千分尺測量之間是平滑的。

絕緣橡膠墊**標準：配電室電壓10KV選 8mm厚 工頻耐壓實驗10000V 1分鐘不擊穿,在工頻耐壓實驗18000V,20秒擊穿.配電室電壓35KV 10-12mm厚 工頻耐壓實驗15000V 1分鐘不擊穿,在工頻耐壓實驗26000V,20秒擊穿.配電室低壓 選5mm厚 500V以下 工頻耐壓實驗3500V 1分鐘不擊穿,在工頻耐壓實驗10000V,20秒不擊穿
